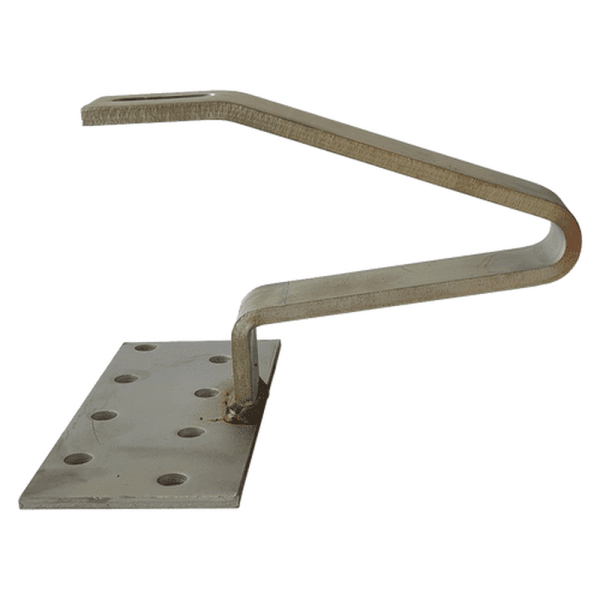

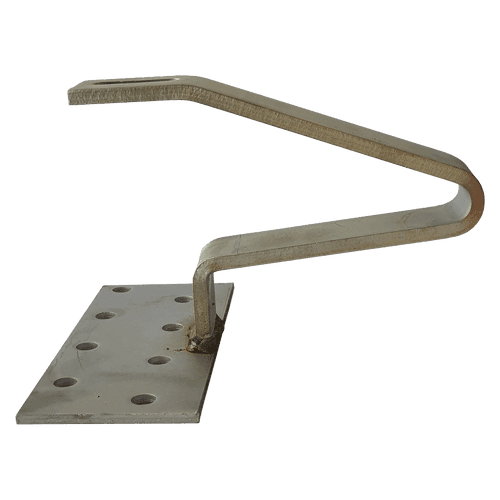

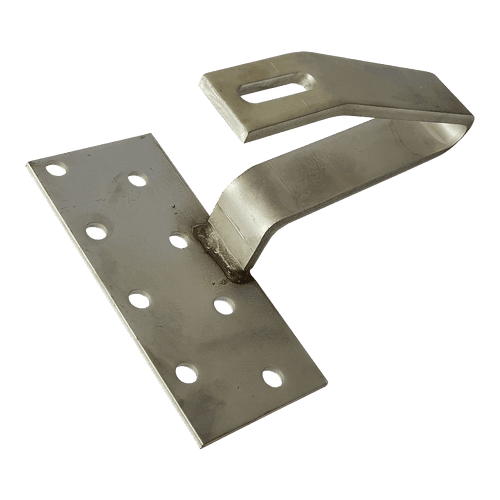

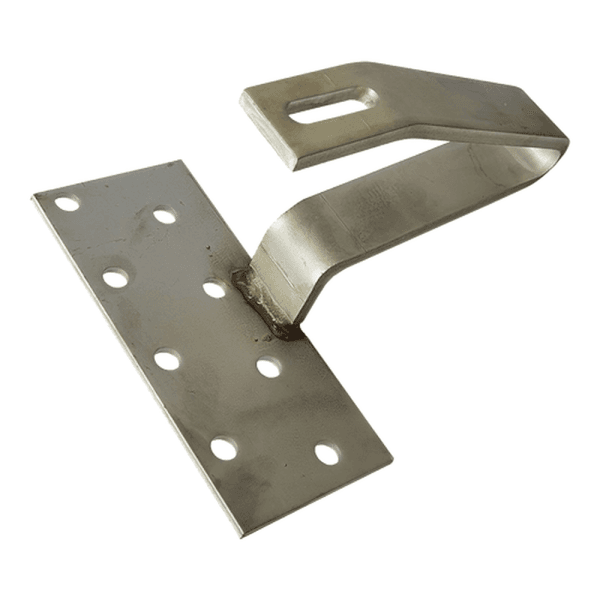

Dachhaken Schwerlast, geschweißt (A2 1.4301)

Ähnliche Produkte

•

  Wunschliste

  Dachhaken Mittellast geschweißt, höhenverstellbar (A2 1.4301), MT160

  Der Mittellast-Dachhaken, geschweißt und höhenverstellbar ist in der Edelstahlgüte 1.4301 gefertigt. Das Mittelteil (160 mm) ist in einer Materialstärke von 6 mm gefertigt. Mit dem längeren Mittelteil ist der Dachhaken für Ziegelformate mit größerer Überdeckung geeignet.Durch die Höhenverstellung des oberen Winkels lässt sich der Dachhaken flexibel einsetzen.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten).Alternativ kann der Dachhaken auch in der Edelstahlgüte 1.4016 über unseren Shop bestellt werden. Diese Edelstahlgüte ist aufgrund der geringeren Korrosionsbeständigkeit (Klasse I) etwas preiswerter.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.

  • Dachhaken-Kategorie: Mittellast
  • Dachart: Schrägdach/ Steildach ab ca. 20° Dachneigung
  • Ziegeltyp: Formziegel, Dachpfannen, -steine
  • Lattung: 32 mm
  • Oberer Winkel: 30×5 mm, 1.4301
  • Mittelteil: 30×6 mm, 1.4301
  • Steglänge innen (Mittelteil): 154 mm
  • Grundplatte: 60x150x5 mm, 1.4301
  • Lochgröße: ⌀ 9 mm
  • Bügelhöhe: 45 mm
  • Gesamthöhe verstellbar: 116-136 mm
  • Gesamtlänge: 211 mm
  • Gewicht: 0,74 kg
  • VPE 20 Stück- Einzelkauf möglich

  Montagehinweis

  Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.

  6,80 €* 8,09 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Dachhaken Standard, 3-fach-verstellbar (A2 1.4301)

  Der Standard-Dachhaken, 3-fach-verstellbar in der Edelstahlgüte 1.4301 ist in einer Stärke von 5 mm gefertigt.Durch die 3-fache Verstellmöglichkeit, lässt sich der Dachhaken flexibel einsetzen. Der Haken kann an der Grundplatte an drei verschiedenen Punkten befestigt werden. Die Bügelhöhe und die Höhe des oberen Winkels können je nach Bedarf individuell eingestellt werden.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten). Alternativ kann der Dachhaken auch in der Edelstahlgüte 1.4016 über unseren Shop bestellt werden. Diese Edelstahlgüte ist aufgrund der geringeren Korrosionsbeständigkeit (Klasse I) etwas preiswerter. Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach “EN 1090-1: 2009+A1:2011” (CE-Kennzeichnungsmethode), “EN 1090-2:2018” (Schweißzertifizierung) und “ISO 9001” (Qualiätsmanagementsystem) zertifiziert sind. Auf Anfrage können wir weitere Dachhaken-Varianten zur Verfügung stellen – kontaktieren Sie uns.Dachhaken-Kategorie: Standard Dachart: Schrägdach/ Steildach ab ca. 20° Dachneigung Ziegeltyp: Formziegel, Dachpfannen, -steine Oberer Winkel: 30×5 mm, 1.4301 Mittelteil: 30×5 mm, 1.4301 Steglänge innen (Mittelteil): 112 mm Grundplatte: 55x140x5 mm, 1.4301 Lochgröße: ⌀ 9 mm Bügelhöhe verstellbar: 40-50 mm Gesamthöhe verstellbar: 115-153 Gesamtlänge: 172 mm Gewicht: 0,79 kg

  Montagehinweis:

  Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 M8 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind M8x80 mm, M8x100 mm, M8x120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Passendes Zubehör zur Montage finden Sie bei uns im Shop.

  6,30 €* 7,50 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Stockschraube M12 mit Adapterblech

  Die Stockschraube M12x200 – 350mm ist mit einer EPDM-Dichtung, 3 Sperrzahnmuttern und einem Adapterblech vormontiert.Weitere Größen an Stockschrauben finden Sie bei uns im Shop. Bitte kontaktieren Sie uns, falls Sie die passende Größe nicht finden können.

  Technische Daten

  Stockschraube, mit EPDM-Dichtung und 3 Sperrzahnmuttern DIN 6923 mit AdapterblechDachart: Blech-/Wellenprofil Material: A2 Edelstahl Durchmesser: M12 Länge: 200 mm, 250mm, 300mm, 350mm Adapterblech: 80x30x5 mm Adapterblech Langloch: 10×30 mm Adapterblech Rundloch: ⌀ 13 mm

  Montagehinweis

  Die Montageschiene wird oberhalb der Stockschraube mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt. Alle unsere Montageschienen-Varianten können mit der Stockschraube montiert werden.

  3,20 €* – 3,95 €
• In Berlin abholbar

  Wunschliste

  Aufständerung für Flachdach, Flexibel

  Die vormontierte Aufständerung wird mit Hilfe einem Gewindebolzen M10 oder eines Stahlbolzens im gewünschten Neigungswinkel aufgestellt und mit Stoppmutter oder Federsplint in der Position verriegelt.Die Auflast (Beton-Pflastersteine 200x100x100mm) wird entweder direkt in der unteren Schiene eingelegt oder mit Hilfe der Auflast-Winkel flächig eingelegt.Passende EPDM-Abschnitte, diagonale Verbindungsleisten und Zubehör bieten wir Ihnen ebenfalls in kürze an.Die PV-Modulklemmen werden Zylinderkopfschrauben M8 in den eingebrachten Gewinden befestigt.BITTE BEACHTEN: Zylinderkopf-Schraubenlänge muss immer 10mm länger als die Modulrahmenhöhe gewählt werden! (d.h. z.B. bei Rahmenhöhe 30mm –> 40mm Zylinderkopfschrauben bestellen)Passendes Zubehör zur Montage finden Sie bei uns im Shop.

  30,60 €* 36,41 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Trapezklemme (A2 1.4301)

  Klemme als Verbindungselement zwischen Blechdach und Schienensystem zur Montage auf Dachflächen mit Trapezblecheindeckung.Die Trapezklemme wird mit einer bereits befestigten EPDM-Dichtung geliefert. Diese befindet sich auf den Innenseiten der Klemme.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.

  • Dachart: Blechprofil, Trapez
  • Material: A2 Edelstahl 1.4301
  • Gewicht: 0,300 kg

  Montagehinweis

  Die Montage am Trapezblech erfolgt über 4x Selbstschneidende Blechschrauben mit Dichtring. Entsprechende Blechschrauben mit ETA-Zulassung finden Sie bei uns im Shop.Befestigung Montageschiene Die Montageschiene wird auf dem Winkel der Trapezklemme mit einer Hammerkopfschraube M10 oder einer Sechskantschraube M10 jeweils in Kombination mit einer Sechskant-Sperrzahnmutter M10 befestigt.

  4,50 €* 5,36 €inkl. 19% MwSt. zzgl. Versandkosten
