Befestigung am Dach
Stockschraube M10 mit Adapterblech
Die Stockschrauben sind mit einer EPDM-Dichtung, 3 Sperrzahnmuttern und einem Adapterblech vormontiert.Weitere Größen an Stockschrauben finden Sie bei uns im Shop. Bitte kontaktieren Sie uns, falls Sie die passende Größe nicht finden können.Technische Daten
Stockschraube M10x200 mm, mit EPDM-Dichtung und 3 Sperrzahnmuttern DIN 6923 mit Adapterblech- Dachart: Blech-/Wellenprofil
- Material: A2 Edelstahl
- Durchmesser: M10
- Länge: 200mm, 250mm, 300mm
- Adapterblech: 80x30x5 mm
- Adapterblech Langloch: 10×30 mm
- Adapterblech Rundloch: ⌀ 11 mm
Montagehinweis
Die Montageschiene wird oberhalb der Stockschraube mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt. Alle unsere Montageschienen-Varianten können mit der Stockschraube montiert werden.1,98 €* – 2,49 €Montageschiene – Trapezblech – 400x90x30mm
Montageschiene – Trapezblech in 400x90x30mm mit ener Stärke von 1,6 mm und einem Gewicht von 0,38 kg. An den Seiten befinden sich Bohrrillen zur vereinfachten Montage mit selbstschneidenden Blechschrauben. Durch das bereits verfügbare Lochbild wird die Montage bauseitig vereinfacht. Durch die Höhe von 31,6 mm ergibt sich bei der Montage eine vereinfachte Kabelführung sowie ausreichende Hinterbelüftung der PV-Module.Die Trapezschiene wird mit einer bereits befestigten EPDM-Dichtung geliefert.Die Montageschene – Trapezblech kann für Trapezbleche mit einem maximalen Hochsickenabstand von 360 mm verwendet werden.Nach der DIN 1090-4 sollte die Blechstärke des Trapezblechs mindestens 0,75 mm betragen. Bei geringeren Blechstärken ist eine Verwendung von Stockschrauben als Alternative zu prüfen.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Montageschiene – Trapezblech finden Sie im Shop als Alternative blank oder mit Lochbild.- Länge: 400 mm
- Stärke: 1,6 mm
- Gewicht/Stück: 0,38 kg
- Gewicht/m: 0,921 kg/m
- Länge x Breite x Höhe: 400 x 90 x 31,6 mm
- Oberer Kanal: Montage PV-Modul (M8)
- Modulmontage: Hochkant
- Max. Abstand Hochsicke: 360 mm
- Material: Aluminium EN AW-6060 T66
Montagehinweis
Die Montage am Trapezblech erfolgt über mindestens 4x Selbstschneidende Blechschrauben mit Dichtring. Entsprechende Blechschrauben mit ETA-Zulassung finden Sie bei uns im Shop.Befestigung Modulklemme/PV-Modul (oberer Kanal M8): Variante 1: Modulklemme mit Nutenstein (Standard) & Zylinderkopfschraube M8 Variante 2: Modulklemme mit Klick-System (vormontiert mit Zylinderkopfschraube M8)3,98 €* 4,74 €inkl. 19% MwSt. zzgl. VersandkostenDachfalzklemme (A2 1.4301)

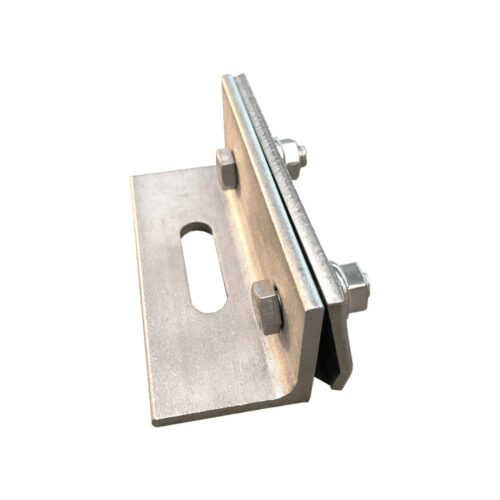

Die Dachfalzklemme in der Edelstahlgüte A2 1.4301 ist in einer Materialstärke von 4 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten).Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.- Dachart: Blechprofil, Falz, Stehfalz
- Falzbreite: bis 3,5 mm
- Langloch: 11x39mm
- Gesamthöhe: 40 mm
- Gesamtlänge: 100 mm
- Gewicht: 0,387 kg
Montagehinweis
Die Dachfalzklemme wird in die Falz eingesetzt und mit den Sechskantmuttern festgeschraubt/ geklemmt.Die Montageschiene wird oberhalb der Dachfalzklemme mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit der Dachfalzklemme montiert werden.3,60 €* 4,28 €inkl. 19% MwSt. zzgl. VersandkostenDachhaken Aluminium 3-fach verstellbar Power Hook SL
Sparen Sie Zeit bei der Montage mit unserem neuen Power Line Montagesystem. Der PV Dachhaken Power Hook und die Power Line Montageschiene ermöglichen eine vereinfachte Montage der PV Module.Power Hook SL 3-fach verstellbar aus Aluminium
Durch die 3-fache Verstellmöglichkeit lässt sich unser Alu-Dachhaken flexibel einsetzen.Der Haken kann an der Grundplatte in drei unterschiedlichen Höhen befestigt werden und ist stufenlos horizontal verschiebbar. Ebenso kann die Höhe des oberen Winkels je nach Bedarf individuell eingestellt werden.Sie sparen wertvolle Montagezeit auf dem Dach!
Die Montageschiene wird mithilfe des zugehörigen Schienenadapters auf dem Dachhaken befestigt. Die Verstellung und Befestigung erfolgt stets von oben mit nur einem Werkzeug – daher ist die Montage im Vergleich zu herkömmlichen Dachhaken deutlich effizienter.- Dachhaken-Kategorie: Standard
- Dachart: Schrägdach und Steildach ab 20° Dachneigung
- Ziegeltyp: Formziegel, Dachpfannen, Dachsteine
- Fußbohrungsdurchmesser: 8,5 mm
- Werkstoff: Aluminium
- Grundplatte Länge: 100 mm
- Grundplatte Breite: 123,9 mm
- Höhenverstellbare: 41 – 56 mm
- Erforderliche Anzahl Holzschrauben: 3 Stück
- Werkstoffnummer: Aluminium, EN-AW-6063 T66
- Geringes Gewicht von 0,680 kg
Power Line Dachhaken und Montageschiene
6,90 €* 8,21 €inkl. 19% MwSt. zzgl. VersandkostenStandard-Dachhaken, 3-fach-verstellbar (1.4016)
Der Standard-Dachhaken, 3-fach-verstellbar in der Edelstahlgüte 1.4016 ist in einer Stärke von 5 mm gefertigt.Durch die 3-fache Verstellmöglichkeit, lässt sich der Dachhaken flexibel einsetzen. Der Haken kann an der Grundplatte an drei verschiedenen Punkten befestigt werden. Die Bügelhöhe und die Höhe des oberen Winkels können je nach Bedarf individuell eingestellt werden.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Alternativ kann der Dachhaken auch in der Edelstahlgüte 1.4301 über unseren Shop bestellt werden. Diese Edelstahlgüte ist aufgrund der höheren Korrosionsbeständigkeit (Klasse II) etwas preisintensiver.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualiätsmanagementsystem) zertifiziert sind.Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 M8 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind M8x80 mm, M8x100 mm, M8x120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.
Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.
Passendes Zubehör zur Montage finden Sie bei uns im Shop.
4,36 €* 5,19 €inkl. 19% MwSt. zzgl. VersandkostenDachhaken Mittellast, 3-fach-verstellbar (1.4016 MT6x30x117mm)
PV Dachhaken für die Montage auf Steildächen und Schrägdach mit einem Winkel ab 20°. Geeignet für Dächer mit Formziegel, Dachpfannen oder Dachsteinen.Der Mittellast-Dachhaken ist in der Edelstahlgüte 1.4016 gefertigt und besitzt eine Stärke von 5 und 6 mm gefertigt(Der Mittelteil ist in einer Materialstärke von 6 mm gefertigt).Durch die 3-fache Verstellmöglichkeit lässt sich der Dachhaken flexibel einsetzen. Der Haken kann an der Grundplatte an drei verschiedenen Punkten befestigt werden. Die Bügelhöhe und die Höhe des oberen Winkels können je nach Bedarf individuell eingestellt werden.Das zugehörige Datenblatt und unsere Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) oder höher zertifiziert sind.- Dachhaken-Kategorie: Mittellast
- Dachart: Schrägdach / Steildach ab 20° Dachneigung
- Für Ziegeltyp: Formziegel, Dachpfannen, Dachsteine
- Oberer Winkel: 30×5 mm, 1.4016
- Mittelteil: 30×6 mm, 1.4016
- Steglänge (innen / Mittelteil): 111 mm
- Grundplatte: 55x140x5 mm, 1.4016
- Lochgröße: ⌀ 9 mm
- Bügelhöhe verstellbar: 40-50 mm
- Gesamthöhe verstellbar: 115-153 mm
- Gesamtlänge: 172 mm
- Gewicht: 0,84 kg
Montagehinweis
Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 M8 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind M8x80 mm, M8x100 mm, M8x120 mm. Bei Aufsparrendämmung können Längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt. Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.PV Dachhaken für die Montage auf Steildächen und Schrägdach mit einem Winkel ab 20°. Geeignet für Dächer mit Formziegel, Dachpfannen oder Dachsteinen.
Der Mittellast-Dachhaken ist in der Edelstahlgüte 1.4016 gefertigt und besitzt eine Stärke von 5 und 6 mm gefertigt(Der Mittelteil ist in einer Materialstärke von 6 mm gefertigt).
Durch die 3-fache Verstellmöglichkeit lässt sich der Dachhaken flexibel einsetzen. Der Haken kann an der Grundplatte an drei verschiedenen Punkten befestigt werden. Die Bügelhöhe und die Höhe des oberen Winkels können je nach Bedarf individuell eingestellt werden.
Das zugehörige Datenblatt und unsere Montagehinweise finden Sie innerhalb der Artikelbeschreibung.
4,49 €* 5,34 €inkl. 19% MwSt. zzgl. VersandkostenDachhaken Standard, geschweißt (1.4016), MT123
Der Standard-Dachhaken in der Edelstahlgüte 1.4016 ist in einer Materialstärke von 5 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten, bei geringem bis keinem Salz- oder Säuregehalt in der Luft, eingesetzt.Alternativ kann der Dachhaken auch in der Edelstahlgüte 1.4301 über unseren Shop bestellt werden. Diese Edelstahlgüte ist aufgrund der höheren Korrosionsbeständigkeit (Klasse II) etwas preisintensiver.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.3,99 €* 4,75 €inkl. 19% MwSt. zzgl. VersandkostenDachhaken Biberschwanz (1.4016)
Der Dachhaken Biberschwanz in der Edelstahlgüte 1.4016 ist in einer Materialstärke von 5 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.- Dachhaken-Kategorie: Standard
- Ziegeltyp: Flachziegel, Biberschwanz
- Haken: 30×5 mm, 1.4016
- Steglänge innen (Mittelteil): 193 mm
- Lochgröße: ⌀ 11 mm
- Bügelhöhe: 37 mm
- Gesamthöhe: 120 mm
- Gesamtlänge: 280 mm
- Gewicht: 0,464 kg
Montagehinweis
Der Dachhaken wird mit 2 Tellerkopfschrauben A2 8/M10 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.2,90 €* 3,45 €inkl. 19% MwSt. zzgl. VersandkostenDachhaken Schindel (1.4016)
Der Dachhaken Schindel in der Edelstahlgüte 1.4016 ist in einer Materialstärke von 5 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.Dachhaken-Kategorie: Standard- Ziegeltyp: Flachziegel, Schindel
- Haken: 30×5 mm, 1.4016
- Lochgröße: ⌀ 6,5 mm
- Gesamthöhe: 70 mm
- Gesamtlänge: 135 mm
- Gewicht: 0,688 kg
Montagehinweis
Der Dachhaken wird mit 2 Senkholzschrauben A2 M6 befestigt.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.2,09 €* 2,49 €inkl. 19% MwSt. zzgl. VersandkostenDachhaken Schiefer, höhenverstellbar (1.4016)
Der Dachhaken Schiefer in der Edelstahlgüte 1.4016 ist in einer Materialstärke von 5 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.- Dachhaken-Kategorie: Mittellast
- Ziegeltyp: Flachziegel, Schiefer
- Haken: 35×6 mm, 1.4016
- Grundteil: 35×6 mm, 1.4016
- Lochgröße: ⌀ 7,5 mm
- Gesamthöhe verstellbar: 67-97 mm
- Gesamtlänge: 255 mm
- Gewicht: 0,701 kg
Montagehinweis
Der Dachhaken wird mit 2 Spanplattenschrauben A2 8/10 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können Längen > 200 mm verwendet werden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.3,89 €* 4,63 €inkl. 19% MwSt. zzgl. VersandkostenDachhaken Schwerlast, 3-fach-verstellbar (1.4016, MT8x30x160mm in A2 1.4301)
Der Dachhaken, 3-fach-verstellbar, mit langem Mittelteil in der Edelstahlgüte 1.4016/ 1.4301 ist in einer Stärke von 5 mm und 8 mm gefertigt. Der Mittelteil hat im Vergleich zum oberen Winkel und der Grundplatte ein höheres Expositionsrisiko gegenüber Feuchtigkeit und weiteren Umwelteinflüssen. In dieser Variante ist nur das Mittelteil (8x30x160 mm) in der A2 Edelstahlgüte 1.4301 gefertigt. Durch die Kombination der Edelstahlgüte kann der Dachhaken bei gleichzeitig höherer Korrosionsbeständigkeit preiswerter angeboten werden. Mit dem längeren Mittelteil ist der Dachhaken für Ziegelformate mit größerer Überdeckung geeignet. Der Mittelteil ist in einer massiven Materialstärke von 8 mm gefertigt.Durch die 3-fache Verstellmöglichkeit lässt sich der Dachhaken flexibel einsetzen. Der Haken kann an der Grundplatte an drei verschiedenen Punkten befestigt werden. Die Bügelhöhe und die Höhe des oberen Winkels können je nach Bedarf individuell eingestellt werden.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten).Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.- Dachhaken-Kategorie: Sonderdachhaken
- Dachart: Schrägdach/ Steildach ab ca. 20° Dachneigung
- Ziegeltyp: Formziegel, Dachpfannen, -steine
- Lattung: 32 mm
- Oberer Winkel: 30×5 mm, 1.4016
- Mittelteil: 30×8 mm, 1.4301
- Steglänge innen (Mittelteil): 152 mm
- Grundplatte: 55x140x5 mm, 1.4016
- Lochgröße: ⌀ 9 mm
- Bügelhöhe verstellbar: 40-50 mm
- Gesamthöhe verstellbar: 125-155 mm
- Gesamtlänge: 215 mm
- Gewicht: 1,01 kg
Montagehinweis
Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.7,55 €* 8,98 €inkl. 19% MwSt. zzgl. VersandkostenDachhaken Tegalit (1.4301)
Der Dachhaken Tegalit ist für Flachziegel konzipiert, das für die Befestigung von Montageunterkonstruktion an einem Schrägdach ermöglicht. Der Dachhaken wird aus Edelstahl A2 1.4301 (Korrosionsbeständigkeitsklasse II) hergestellt, die eine sichere und langlebige Befestigung für die Unterkonstruktion bietet. Alternative bieten wir im Shop auch die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) an, der etwas preis wertiger ist.Die Materialstärke von 2 mm hält rauen Witterungsbedingten wie starkem Wind und starken Schneelasten stand.Die Montage ist einfach und mit allen Montageschiene im Shop kompatibel.Insgesamt ist der Dachhaken Tegalit eine zuverlässige und effiziente Lösung für die Montage von Flachziegeln auf einem Schrägdach.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.- Material: Edelstahl
- Güte: 1.4301
- Gewicht: ca. 0.93 kg
- Grundplatte: 150 x 128 x 2 mm
- Lochgröße: Ø 8,5 mm
- Langloch: 11 x 30 mm
- Gesamthöhe: 102,5 mm
- Gesamtlänge: 251 mm
- Gesamtbreite: 150 mm
Montagehinweis
Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.7,35 €* 8,75 €inkl. 19% MwSt. zzgl. Versandkosten
