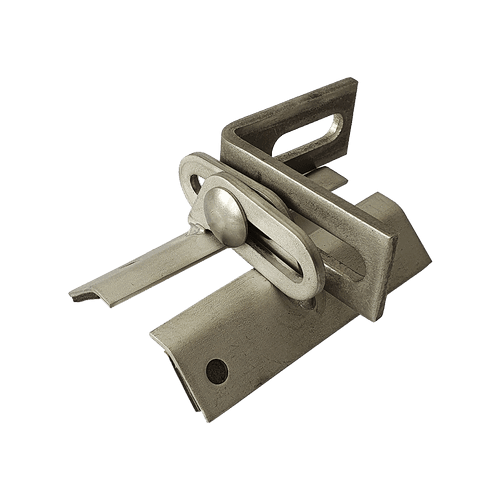

Trapezklemme (A2 1.4301)

Ähnliche Produkte

•

  Dachhaken Standard, 2-fach-verstellbar (1.4016), seitliche Montage

  Dachhaken Standard 2 fach verstellbar 1.4016 seitliche Montage

  Der Dachhaken Standard 2 fach verstellbar 1.4016 seitliche Montage ist aus 5 mm starkem Edelstahl der Güte 1.4016 (Korrosionsklasse I) gefertigt – ideal für Dächer im Binnenland und außerhalb von Industrie- oder Küstenzonen.

  Dank der 2-fachen Verstellmöglichkeit eignet er sich für flexible Dachaufbauten. Die seitliche Montage ermöglicht eine einfache Verbindung mit Montageschienen, z. B. unserer Power Line.

  Gefertigt wird der Haken in Deutschland von zertifizierten Betrieben nach EN 1090-2:2018 und ISO 9001.

  Montage:

  Mit mindestens zwei Tellerkopfschrauben (z. B. 8×100 mm) direkt auf dem Sparren befestigen. Die Schrauben möglichst weit auseinanderliegend und mittig zur Sparrenbreite setzen.

  Zum Höhenausgleich können Holzplatten oder Unterlegscheiben verwendet werden.

  Weitere Varianten sind auf Anfrage erhältlich. Die zugehörigen Montagehinweise findest du in der Artikelbeschreibung.

  3,80 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• in Berlin abholbar

  Dachhaken Schindel (1.4016)

  Dachhaken Schindel (1.4016)

  Der Dachhaken Schindel 1.4016 ist eine robuste und langlebige Befestigungslösung für Photovoltaikanlagen auf Flachziegel- und Schindeldächern. Gefertigt aus Edelstahl 1.4016 (Korrosionsbeständigkeitsklasse I) bietet dieser PV Dachhaken für Schindeldächer eine gute Korrosionsbeständigkeit und ist besonders für den Einsatz im Binnenland sowie in Regionen mit geringem Salz- oder Säuregehalt in der Luft geeignet.Mit seiner stabilen 5 mm Materialstärke und einer präzisen Verarbeitung sorgt der Photovoltaik Dachhaken Schindel für eine sichere und zuverlässige Befestigung von Montageschienen. Der Haken ist kompatibel mit Montageschienen Typ 1, Typ 2 und Pemba Typ 4 und eignet sich damit für eine flexible Integration in unterschiedliche PV-Unterkonstruktionen. Dieser Edelstahl Dachhaken 1.4016 für PV Montage wird in Deutschland nach höchsten Qualitätsstandards hergestellt und ist ideal für eine langfristige Solarlösung.

  Vorteile

  • Speziell für Flachziegel- und Schindeldächer konzipiert • Aus Edelstahl 1.4016 – rostfrei und korrosionsbeständig • Stabile 5 mm Materialstärke für hohe Belastbarkeit • Kompatibel mit Montageschienen Typ 1, 2 & Pemba Typ 4 • Hergestellt in Deutschland nach EN 1090-2 & ISO 9001 • Kostengünstige und langlebige PV-Befestigung

  Technische Daten

  • Produkttyp: Dachhaken Schindel • Material: Edelstahl 1.4016 (Korrosionsbeständigkeitsklasse I) • Kategorie: Standard • Ziegeltyp: Flachziegel, Schindel • Kompatibel mit: Montageschiene Typ 1, 2 & Pemba Typ 4 • Haken: 30 × 5 mm, Edelstahl 1.4016 • Lochgröße: Ø 6,5 mm • Gesamthöhe: 70 mm • Gesamtlänge: 135 mm • Gewicht: 0,688 kg • VPE: 50 Stück (Einzelkauf möglich)

  Montagehinweise

  Der Solar Dachhaken Schindel Edelstahl wird direkt auf der Dachkonstruktion montiert und anschließend mit der passenden Montageschiene verbunden. Dank seiner kompakten Maße und der robusten Bauweise eignet er sich optimal für die sichere Installation von Photovoltaikanlagen auf Schindel- und Flachziegeldächern. Für Regionen mit höherer Belastung durch Salz oder Industrie empfehlen wir alternativ die Variante in Edelstahl 1.4301.

  Fazit

  Mit dem Dachhaken Schindel 1.4016 setzen Sie auf eine preiswerte, stabile und korrosionsbeständige Befestigung für Photovoltaikanlagen auf Schindeldächern – Qualität Made in Germany.

  2,09 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
•

  Stockschraube M12 mit Adapterblech

  Stockschraube M12 mit Adapterblech – Vielseitige Lösung für Blech- und Wellenprofildächer

  Die vormontierte Stockschraube M12 (in den Längen 200–350 mm) eignet sich ideal zur sicheren Befestigung von Photovoltaik-Unterkonstruktionen auf Dächern mit Blech- oder Wellenprofil. Sie besteht aus hochwertigem Edelstahl A2 und wird inklusive EPDM-Dichtung, drei Sperrzahnmuttern (DIN 6923) sowie einem robusten Adapterblechgeliefert – für eine schnelle, dichte und stabile Montage.

  Das Adapterblech (80 × 30 × 5 mm) verfügt über ein Langloch (10 × 30 mm) und ein Rundloch (Ø 13 mm), was die flexible Verschraubung mit verschiedenen Schienentypen ermöglicht. Die EPDM-Dichtung sorgt für einen dauerhaften Schutz gegen Feuchtigkeit und Wettereinflüsse.

  Technische Daten:

  • Dachart: Blech- oder Wellenprofil

  • Material: Edelstahl A2 (rostfrei)

  • Durchmesser: M12

  • Längen: 200 mm, 250 mm, 300 mm, 350 mm

  • Adapterblech mit Langloch (10×30 mm) und Rundloch (Ø13 mm)

  Montagehinweis:

  Die Montageschiene wird oberhalb der Stockschraube mithilfe einer M10-Schraube (z. B. Hammerkopfschraube) und einer M10-Sperrzahnmutter befestigt. Alle Montageschienen aus unserem Sortiment sind kompatibel.

  Weitere Stockschrauben-Größen sind im Shop erhältlich – kontaktieren Sie uns gern bei Sonderwünschen.

  2,49 €* – 3,09 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• in Berlin abholbar

  Endklemme mit Haken-System (schwarz)

  Endklemme mit Hakensystem schwarz – stilvoller und sicherer Abschluss für Ihre PV-Anlage

  Die Endklemme mit Hakensystem schwarz dient der zuverlässigen Befestigung der äußeren PV-Module an der Montageschiene. Mithilfe einer Zylinderkopfschraube M8, einer Klick-Klemme und einer Vierkantmutter wird sie schnell und sicher montiert – ideal für den professionellen Einsatz auf Schienentyp 1 & 2 sowie der Kurzschiene Trapezblech.

  Gefertigt aus robustem Aluminium EN AW-6060 T66, bietet die Klemme mit 3 mm Materialstärke und 70 mm Klemmlänge eine dauerhafte, korrosionsbeständige Verbindung. Die schwarz eloxierte Oberfläche sorgt für ein elegantes Erscheinungsbild – perfekt für dunkle Modulfassungen. Schnittkanten bleiben unbehandelt und sind nicht schwarz eloxiert. Leichte Kratzer oder Lagerspuren sind herstellungsbedingt und gelten als normal.

  Montagehinweis:
  Die Befestigung erfolgt ausschließlich an Schienentyp 1 und 2 mit Klick-Klemme, Vierkantmutter und Zylinderkopfschraube M8.

  Die Endklemme mit Hakensystem schwarz ergänzt Ihr Tazali Eco Montagesystem optisch und technisch – für sichere, langlebige und optisch ansprechende PV-Installationen.

  1,48 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• In Berlin abholbar

  Diagonalstrebe für Flachdach Aufständerung, verstellbar

  Diagonalstrebe für Flachdach Aufständerung verstellbar zur Aussteifung von Flachdach-PV-Installationen,

  Die Strebe ist teleskopierbar und kann zwischen 1300-2000mm an die jeweilige Modullänge angepasst werden.

  Wir empfehlen bei Flachdach Aufständerung ab 3 PV-Module mindesten ein Diagonalstrebe.

  Ab mehrere PV-Module in einer Reihe empfehlen wir an jeden dritten PV-Modul ein Diagonalstrebe zu installieren, um zusätzlich Stabilität zu gewährleisten.

  Montagehinweis

  Eine Diagonalstrebe besteht aus zwei Teilen: Das Ende der ersten QD-Schiene wird mit dem oberen Bolzen einer Aufständerung und das Ende der zweiten QD-Schiene mit dem unteren Bolzen der benachbarten Aufständerung verbunden. Zur Befestigung am unteren Bolzen muss die verschraubte Stoppmutter zunächst gelöst und anschließend wieder verschraubt werden.

  Bevor die Diagonalstrebe miteinander verschraubt werden, müssen die Aufständerung und das PV-Modul ausgerichtet und befestigt werden. Mit den mitgelieferten Bohrschrauben werden die beiden Schienen verbunden, sodass die beiden benachbarten Aufständerung diagonal verbunden sind. Hierzu müssen die Laschen an den Enden leicht zurechtgebogen werden

  8,40 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
