PV Montagesets

  • Flachdach-Aufständerung – Set Black Line – für 1 x PV-Modul

    Unsere universelle Flachdach- Lösung jetzt als Set für den unkomplizierten Aufbau eines Kleinkraftwerks: Montagefreundlich, leicht & transportoptimiert, direkte Modulbefestigung ohne zusätzliche Montageschienen, unterschiedliche Neigungswinkel einstellbar (10°/15°/20°), Befestigung durch Auflast z.B. mit Hilfe von Beton-Pflastersteinen oder mechanisch. Die Module werden mit dieser Aufständerung quer montiert. Es können zwei Module hintereinander aufgebaut werden.

    PV Flachdach Montagesystem

    Montagesystem in Black Line Ausführung für 1 PV Module mit einstellbaren Neigungswinkel (10°,15°,20°) inklusive Montage-Zubehör. Die Flachdach-Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet.

    Bei einer Modul-Rahmenhöhe von 35 mm empfehlen wir, die Endklemme RH 35 mm im Shop zu bestellen. Aufständerung in Black Line Ausführung aus schwarz eloxiertem Aluminium.

    PV Montageset – Inhalt

    • 2 x Black Line Flachdach-Aufständerung
    • 2 x Bautenschutz 110x110mm, je 3 Stück
    • 4 x Zylinderkopfschraube 45mm
    • 4 x 30mm Endklemme schwarz

    Technische Daten

    • Neigungswinkel: 10°/15°/20°
    • Modulausrichtung: quer
    • Werkstoff: EN AW-5005 (AlMg1) schwarz eloxiert
    • Blechstärke: 1,5 mm
    • Länge Grundschiene: 1150 mm
    • Breite Grundschiene: 115 mm
    • Länge Modulauflage: 900 mm
    • Gewicht des Sets: 4,5 kg
    • Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
    • Grundfläche aufgebaut (LxBxH): ~ 190 x 120 x 50 cm
    Module, Wechselrichter, Kabel und Pflastersteine sind nicht Teil dieses Sets. Sets aus Modulen und Wechselrichtern finden Sie bei uns unter “Set Kleinkraftwerke”. Die Schnittkante von den Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.

    Das Set besteht aus folgenden Komponenten:

    2x Flachdach-Aufständerung schwarz eloxiert
    2 x Bautenschutz , 110x110mm, 3 Stück
    4 x Zylinderkopfschraube 45mm
    4 x Endklemme schwarz 30mm RH

    105,90 €* 126,02 inkl. 19% MwSt. zzgl. Versandkosten
  • Flachdach-Aufständerung – Set Black Line – für 2 x PV-Module (hintereinander)

    Unsere universelle Flachdach- Lösung jetzt als Set für den unkomplizierten Aufbau eines Kleinkraftwerks: Montagefreundlich, leicht und transportoptimiert, direkte Modulbefestigung ohne zusätzliche Montageschienen, unterschiedliche Neigungswinkel einstellbar (10°/15°/20°), Befestigung durch Auflast z.B. mit Hilfe von Pflastersteinen oder mechanisch. Die Module werden mit dieser Aufständerung quer montiert. Es können zwei Module hintereinander aufgebaut werden.

    PV Flachdach Montagesystem

    FlatFlex Montagesystem in Black Line Ausführung für 2 PV Module hintereinander mit einstellbaren Neigungswinkel (10°,15°,20°) inklusive Montage-Zubehör. Die Flachdach Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet. Bei einer Modul-Rahmenhöhe von 35 mm empfehlen wir, die Endklemme RH 35 mm im Shop zu bestellen.

    FlatFlex PV Montageset – Inhalt

    • 4 x Black Line Flachdach-Aufständerung
    • 4 x Bautenschutz 110x110mm, je 3 Stück
    • 8 x Zylinderkopfschraube 45mm
    • 8 x 30mm Endklemme schwarz
    • 2 x Black Line Verbindungselement (Ost-West, Süd-Süd)
    • 8 x Bohrschrauben mit Sechskantkopf und Bund

    Technische Daten

    • Neigungswinkel: 10°/15°/20°
    • Modulausrichtung: quer
    • Werkstoff: EN AW-5005 (AlMg1) schwarz eloxiert
    • Blechstärke: 1,5 mm
    • Länge Grundschiene: 1150 mm
    • Breite Grundschiene: 115 mm
    • Länge Modulauflage: 900 mm
    • Gewicht des Sets: 9,5 kg
    • Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
    • Grundfläche aufgebaut (LxBxH): ~ 193 x 240 x 50 cm
    Die Schnittkante von den Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.

    Das Set besteht aus folgenden Komponenten:

    • 4x Flachdach- Aufständerung schwarz eloxiert
    • 4 x Bautenschutz, 110x110mm, 3 Stück
    • 8 x Zylinderkopfschraube 45mm
    • 8 x Endklemme schwarz 30mm RH
    • 2 x Verbindungselement schwarz eloxiert (Ost-West, Süd-Süd) zur optionalen Verbindung der Aufständerung
    • 8 x Bohrschrauben mit Sechskantkopf und Bund.
    230,90 €* 274,77 inkl. 19% MwSt. zzgl. Versandkosten
  • FlatFlex – Flachdach-Aufständerung Set Black Line 2 PV-Module nebeneinander

    Flachdach-Lösung FlatFlex für den einfachen Aufbau der PV-Module Ihres Klein- oder Balkonkraftwerkes, leicht und für den Transport optimiert, können Sie bei Bedarf diese Aufständerung auch bei einem Umzug mitnehmen. FlatFlex ist Montagesystem, dass die Montage der PV-Module ohne zusätzliche Montageschienen ermöglicht. Der Neigungswinkel ist einstellbar (10,15,20°). Die Befestigung erfolgt durch Auflast, zum Beispiel mithilfe von Beton-Pflasterstein, oder mechanisch. Die Module werden quer montiert, und mit dieser Aufständerung können zwei PV Module nebeneinander befestigt werden.

    PV Flachdach Montagesystem FlatFlex

    FlatFlex Montagesystem in Black Line Ausführung für 2 PV Module mit einstellbaren Neigungswinkel (10°,15°,20°) inklusive Montage-Zubehör. Die Flachdach-Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet. Bei einer Modul-Rahmenhöhe von 35 mm empfehlen wir, die Endklemme RH 35 mm im Shop zu bestellen. FlatFlex Aufständerung in Black Line Ausführung aus schwarz eloxiertem Aluminium.
    FlatFlex PV Montageset – Inhalt
    • 3 x FlatFlex Black Line Flachdach-Aufständerung
    • 3 x FlatFlex Bautenschutz 110x110mm, je 3 Stück
    • 6 x Zylinderkopfschraube 45mm
    • 4 x 30mm Endklemme schwarz
    • 2 x Mittelklemmen schwarz
    Technische Daten
    • Neigungswinkel: 10°/15°/20°
    • Modulausrichtung: quer
    • Werkstoff: EN AW-5005 (AlMg1) schwarz eloxiert
    • Blechstärke: 1,5 mm
    • Länge Grundschiene: 1150 mm
    • Breite Grundschiene: 115 mm
    • Länge Modulauflage: 900 mm
    • Gewicht des Sets: 6,75 kg
    • Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
    • Grundfläche aufgebaut (LxBxH): ~ 366 x 120 x 50 cm
    Die Schnittkante von den Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.

    Flachdach-Aufständerung Set Inhalt

    • 3 x FlatFlex Flachdach-Aufständerung schwarz eloxiert
    • 3 x FlatFlex Bautenschutz 110×110 mm, je 3 Stück
    • 6 x Zylinderkopfschraube 45mm
    • 4 x Endklemme schwarz
    • 2 x Mittelklemme schwarz

    Module, Wechselrichter, Kabel und Pflastersteine sind nicht Teil dieses Sets. Sets aus Modulen und Wechselrichtern finden Sie bei uns unter Balkonkraftwerke.

    169,90 €* 202,18 inkl. 19% MwSt. zzgl. Versandkosten
  • Flachdach-Aufständerung Set Black Line für 2×2 PV-Module hintereinander

    Mit unserer FlatFlex Aufständerung lassen sich die PV Module Ihres Klein- oder Balkonkraftwerkes einfach auf dem Flachdach montieren. Die FlatFlex Lösung ist leicht und für den Transport optimiert, ein Vorteil, wenn die Anlage bei einem Umzug mitgenommen werden soll. Die PV Module können ohne zusätzliche Montageschienen befestigt werden, die Befestigung erfolgt durch Auflast, zum Beispiel mithilfe von Beton-Pflastersteinen, oder mechanisch. Bei diesem Set werden jeweils 2 PV-Module quer nebeneinander montiert und Sie können das 2×2 Set in Ost-West-Richtung aufstellen oder alle 4 Module in Südausrichtung. Der Neigungswinkel in einstellbar auf 10, 15 und 20°. Die Module mit einer Größe von 173 x 113 x 30 mm passend zu den Aufständerung.

    FlatFlex PV Montageset – Inhalt

    • 6 x FlatFlex Black Line Flachdach-Aufständerung
    • 6 x FlatFlex Bautenschutz 110x110mm, je 3 Stück
    • 12 x Zylinderkopfschraube 45mm
    • 8 x 30mm Endklemme schwarz
    • 4 x Mittelklemme schwarz
    • 3 x Black Line Verbindungselement (Ost-West, Süd-Süd)
    • 12 x Bohrschrauben mit Sechskantkopf und Bund

    Technische Daten

    • Neigungswinkel: 10°/15°/20°
    • Modulausrichtung: quer
    • Werkstoff: EN AW-5005 (AlMg1) schwarz eloxiert
    • Blechstärke: 1,5 mm
    • Länge Grundschiene: 1150 mm
    • Breite Grundschiene: 115 mm
    • Länge Modulauflage: 900 mm
    • Gewicht des Sets: 19 kg
    • Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
    • Grundfläche aufgebaut (LxBxH): ~ 360 x 250 x 50 cm

    FlatFlex Montagesystem in Black Line Ausführung für 2 x 2 PV Module hintereinander mit einstellbaren Neigungswinkel (10°,15°,20°) inklusive Montage-Zubehör. Die Flachdach-Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet.

    359,90 €* 428,28 inkl. 19% MwSt. zzgl. Versandkosten
  • Flachdach-Aufständerung Set Black Line für 4 PV-Module hintereinander

    FlatFlex ist unser eigenes PV Montagesystem – die Flachdach-Aufständerung ist ideal für die einfache und sichere Montage Ihrer PV Module auf dem Flachdach – die perfekte Lösung für Ihre PV Anlage oder das Balkonkraftwerk. Die Aufständerung ist aus Aluminium und wird zusammengelegt geliefert. Der Aufbau ist einfach und schnell, es werden keine zusätzlichen Montageschienen benötigt. Die PV Module werden direkt auf die Aufständerung montiert. Die Befestigung der Aufständerung erfolgt durch Auflast und kann zum Beispiel mit Beton-Pflastersteinen oder auch mechanisch erfolgen. Die Module mit einer Größe von 173 x 113 x 30 mm werden mit dieser Aufständerung quer montiert. Es können vier Module hintereinander aufgebaut werden.

    PV Montageset – Inhalt

    • 8 x Black Line Flachdach-Aufständerung
    • 8 x Bautenschutz 110x110mm, je 3 Stück
    • 16 x Zylinderkopfschraube 45mm
    • 16 x 30mm Endklemme schwarz
    • 6 x Black Line Verbindungselement (Ost-West, Süd-Süd)
    • 24 x Bohrschrauben mit Sechskantkopf und Bund

    Technische Daten

    • Neigungswinkel: 10°/15°/20°
    • Modulausrichtung: quer
    • Werkstoff: EN AW-5005 (AlMg1) schwarz eloxiert
    • Blechstärke: 1,5 mm
    • Länge Grundschiene: 1150 mm
    • Breite Grundschiene: 115 mm
    • Länge Modulauflage: 900 mm
    • Gewicht des Sets: 19 kg
    • Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
    • Grundfläche aufgebaut (LxBxH): ~ 183 x 640 x 50 cm

    Montagesystem in Black Line Ausführung für 4 PV Module hintereinander mit einstellbaren Neigungswinkel (10°,15°,20°) inklusive Montage-Zubehör. Die Flachdach-Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet.

    439,90 €* 523,48 inkl. 19% MwSt. zzgl. Versandkosten
  • Flachdach-Aufständerung Set Black Line für 4 PV-Module nebeneinander

    Montagesystem in Black Line Ausführung für 4 PV Module nebeneinander mit einstellbaren Neigungswinkel (10°,15°,20°) inklusive Montage-Zubehör. Die Flachdach-Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet. Bei einer Modul-Rahmenhöhe von 35 mm empfehlen wir, die Endklemme RH 35 mm im Shop zu bestellen. PV Montageset – Inhalt
    • 5 x Black Line Flachdach-Aufständerung
    • 5 x Bautenschutz 110x110mm, je 3 Stück
    • 10 x Zylinderkopfschraube 45mm
    • 4 x 30mm Endklemme schwarz
    • 6 x Mittelklemme schwarz
    • 4 x Bohrschrauben
    • 1 x QD-Verbinder
    Technische Daten
    • Neigungswinkel: 10°/15°/20°
    • Modulausrichtung: quer
    • Werkstoff: EN AW-5005 (AlMg1) schwarz eloxiert
    • Blechstärke: 1,5 mm
    • Länge Grundschiene: 1150 mm
    • Breite Grundschiene: 115 mm
    • Länge Modulauflage: 900 mm
    • Gewicht des Sets: 19 kg
    • Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
    • Grundfläche aufgebaut (LxBxH): ~ 720 x 120 x 50 cm

    Montagesystem in Black Line Ausführung für 4 PV Module nebeneinander mit einstellbaren Neigungswinkel (10°,15°,20°) inklusive Montage-Zubehör. Die Flachdach-Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet.

    280,90 €* 334,27 inkl. 19% MwSt. zzgl. Versandkosten
  • Flachdach-Aufständerung Set für 1 PV-Modul 35° Süd-Ausrichtung

    Das System ist unsere universelle Lösung für die Aufständerung von PV Modulen auf einem Flachdach. Ideal für die Module Ihres Balkonkraftwerkes oder anderen PV-Anlage. Unser System ist sehr „Montagefreundlich“ und lässt sich einfach verwenden. Es werden keine zusätzlichen Montageschienen benötigt. Die Aufständerung ist leicht und somit für den Transport geeignet, das ist besonders bei Balkonkraftwerken interessant, die Sie bei einem Umzug mitnehmen möchten. Die Befestigung der Aufständerung erfolgt durch Auflast und kann zum Beispiel mit Beton-Pflastersteinen oder auch mechanisch erfolgen. Der Neigungswinker der Aufständerung liegt bei 35° Die Montage der Module erfolgt quer, siehe Bild mit Anwendungsbeispiel. Die Aufständerung kann später erweitert werden, wir haben in unserem Shop einzelne Modelle und weitere Sets.

    PV Flachdach Montagesystem

    Montagesystem für 1 PV Module mit einem Neigungswinkel von 35° inklusive Montage-Zubehör. Die Flachdach-Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet Bei einer Modul-Rahmenhöhe von 35 mm empfehlen wir, die Endklemme RH 35 mm im Shop zu bestellen.

    PV Montageset – Inhalt

    • 2 x Flachdach-Aufständerung
    • 2 x Bautenschutz 110x110mm, je 3 Stück
    • 4 x Zylinderkopfschraube 45mm
    • 4 x 30mm Endklemme schwarz

    Technische Daten

    • Neigungswinkel: 35°
    • Modulausrichtung: quer
    • Werkstoff: EN AW-5005 (AlMg1)
    • Blechstärke: 1,5 mm
    • Länge Grundschiene: 1150 mm
    • Breite Grundschiene: 115 mm
    • Länge Modulauflage: 900 mm
    • Gewicht des Sets: 4,5 kg
    • Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
    • Grundfläche aufgebaut (LxBxH): ~ 190 x 120 x 50 cm
    PV Module, Wechselrichter, Kabel und Pflastersteine sind nicht Teil dieses Sets. Komplettanlagen wie Balkonkraftwerke mit PV Modulen und Wechselrichtern finden Sie bei uns unter Balkonkraftwerke.

    PV Flachdach Montagesystem FlatFlex

    FlatFlex Montagesystem für 1 PV Module mit einem Neigungswinkel von 35° inklusive Montage-Zubehör. Die Flachdach-Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet

    Bei einer Modul-Rahmenhöhe von 35 mm empfehlen wir, die Endklemme RH 35 mm im Shop zu bestellen.

    PV Montageset – Inhalt

    • 2 x FlatFlex Flachdach-Aufständerung
    • 2 x FlatFlex Bautenschutz 110x110mm, je 3 Stück
    • 4 x Zylinderkopfschraube 45mm
    • 4 x 30mm Endklemme schwarz

    Technische Daten

    • Neigungswinkel: 35°
    • Modulausrichtung: quer
    • Werkstoff: EN AW-5005 (AlMg1)
    • Blechstärke: 1,5 mm
    • Länge Grundschiene: 1150 mm
    • Breite Grundschiene: 115 mm
    • Länge Modulauflage: 900 mm
    • Gewicht des Sets: 4,5 kg
    • Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
    • Grundfläche aufgebaut (LxBxH): ~ 190 x 120 x 50 cm
    67,50 €* 80,33 inkl. 19% MwSt. zzgl. Versandkosten
  • Flachdach-Aufständerung Set für 2 PV Module 35° nebeneinander

    Das Montagesystem ist unsere Lösung für den einfachen Aufbau von PV Modulen Ihrer PV Anlage auf Flachdächern. Montagefreundlich, leicht und für den Transport optimiert. Besonders gut, wenn Sie mit Ihrem Balkonkraftwerk umziehen möchten. Die PV Module können ohne zusätzliche Montageschienen montiert werden. Die Aufständerung durch Auflast mithilfe von Beton-Pflastersteinen oder mechanisch befestigt. Der Neigungswinkel beträgt 35° bei diesem Set, wir haben auch Flachdach-Sets mit abweichenden Neigungswinkeln im Angebot. Die Module werden mit dieser Aufständerung quer montiert. Es können zwei Module nebeneinander aufgebaut werden.

    PV Flachdach Montagesystem

    Montagesystem für 2 PV Module mit einm Neigungswinkel 35° inklusive Montage-Zubehör. Die Flachdach-Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet. Bei einer Modul-Rahmenhöhe von 35 mm empfehlen wir, die Endklemme RH 35 mm im Shop zu bestellen.

    PV Montageset – Inhalt

    • 3 x Flachdach-Aufständerung
    • 3 x Bautenschutz 110x110mm, je 3 Stück
    • 6 x Zylinderkopfschraube 45mm
    • 4 x 30mm Endklemme schwarz
    • 2 x Mittelklemmen schwarz

    Technische Daten

    • Neigungswinkel: 35°
    • Modulausrichtung: quer
    • Werkstoff: EN AW-5005 (AlMg1)
    • Blechstärke: 1,5 mm
    • Länge Grundschiene: 1150 mm
    • Breite Grundschiene: 115 mm
    • Länge Modulauflage: 900 mm
    • Gewicht des Sets: 6,75 kg
    • Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
    • Grundfläche aufgebaut (LxBxH): ~ 366 x 120 x 50 cm
    Die Schnittkanten der Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.
    Das PV Montageset besteht aus folgenden Komponenten:
    • 3 x Flachdach-Aufständerung
    • 3 x Bautenschutz, 110x110mm, 3 Stück
    • 6 x Zylinderkopfschraube 45 mm
    • 4 x Endklemme schwarz
    • 2 x Mittelklemme schwarz
    101,65 €* 120,96 inkl. 19% MwSt. zzgl. Versandkosten
  • Flachdach-Aufständerung Set für 4 PV-Module 35° hintereinander

    Das System ist unser eigenes PV Montagesystem – die Flachdach-Aufständerung ist ideal für die einfache und sichere Montage Ihrer PV Module auf dem Flachdach – die perfekte Lösung für Ihre PV Anlage oder das Balkonkraftwerk. Die Aufständerung ist aus Aluminium und wird zusammengelegt geliefert. Der Aufbau ist einfach und schnell, es werden keine zusätzlichen Montageschienen benötigt. Die PV Module werden direkt auf die Aufständerung montiert. Die Befestigung der Aufständerung erfolgt durch Auflast und kann zum Beispiel mit Beton-Pflastersteinen oder auch mechanisch erfolgen. Die Module mit einer Größe von 173 x 113 x 30 mm werden mit dieser Aufständerung quer montiert. Es können vier Module hintereinander aufgebaut werden.

    Technische Daten

    • Neigungswinkel: 35°
    • Modulausrichtung: quer
    • Werkstoff: EN AW-5005 (AlMg1)
    • Blechstärke: 1,5 mm
    • Länge Grundschiene: 1150 mm
    • Breite Grundschiene: 115 mm
    • Länge Modulauflage: 900 mm
    • Gewicht des Sets: 19 kg
    • Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
    • Grundfläche aufgebaut (LxBxH): ~ 183 x 640 x 50 cm

    Verbindungselemente dienen der Verbindung der einzelnen Aufständerungen.

    PV Montageset – Inhalt

    8 x Flachdach-Aufständerung

    8 x Bautenschutz 110x110mm, je 3 Stück

    16 x Zylinderkopfschraube 45mm

    16 x 30mm Endklemme schwarz

    6 x Verbindungselement (Ost-West, Süd-Süd)

    24 x Bohrschrauben mit Sechskantkopf und Bund

    290,90 €* 346,17 inkl. 19% MwSt. zzgl. Versandkosten
  • Flachdach-Aufständerung Set für 4 PV-Module hintereinander

    Die Flachdach-Aufständerung ist ideal für die einfache und sichere Montage Ihrer PV Module auf dem Flachdach – die perfekte Lösung für Ihre PV Anlage oder das Balkonkraftwerk. Die Aufständerung ist aus Aluminium und wird zusammengelegt geliefert. Der Aufbau ist einfach und schnell, es werden keine zusätzlichen Montageschienen benötigt. Die PV Module werden direkt auf die Aufständerung montiert. Die Befestigung der Aufständerung erfolgt durch Auflast und kann zum Beispiel mit Beton-Pflastersteinen oder auch mechanisch erfolgen. Die Module mit einer Größe von 173 x 113 x 30 mm werden mit dieser Aufständerung quer montiert. Es können vier Module hintereinander aufgebaut werden.

    PV Montageset – Inhalt

    • 8 x Flachdach-Aufständerung
    • 8 x Bautenschutz 110x110mm, je 3 Stück
    • 16 x Zylinderkopfschraube 45mm
    • 16 x 30mm Endklemme schwarz
    • 6 x Verbindungselement (Ost-West, Süd-Süd)
    • 24 x Bohrschrauben mit Sechskantkopf und Bund

    Technische Daten

    • Neigungswinkel: 10°/15°/20°
    • Modulausrichtung: quer
    • Werkstoff: EN AW-5005 (AlMg1)
    • Blechstärke: 1,5 mm
    • Länge Grundschiene: 1150 mm
    • Breite Grundschiene: 115 mm
    • Länge Modulauflage: 900 mm
    • Gewicht des Sets: 19 kg
    • Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
    • Grundfläche aufgebaut (LxBxH): ~ 183 x 640 x 50 cm
    Verbindungselemente dienen der Verbindung der einzelnen Aufständerungen.

    Montagesystem für 4 PV Module hintereinander mit einstellbaren Neigungswinkel (10°,15°,20°) inklusive Montage-Zubehör. Die Flachdach-Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet

    290,90 €* 346,17 inkl. 19% MwSt. zzgl. Versandkosten

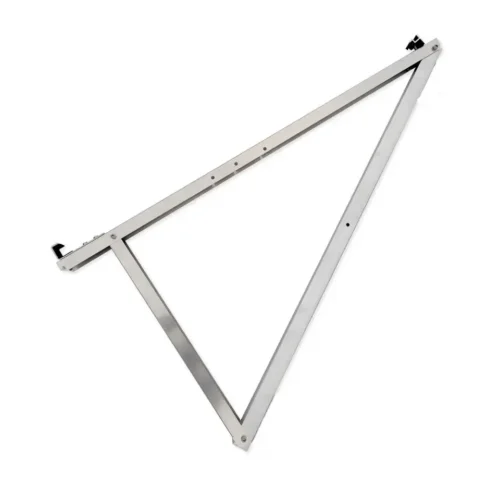

  • Balkonkraftwerk Halterung für Balkon und Zaun – Set für 1 PV Modul

    Auswahl des Sets – Befestigung oben und unten am Balkongeländer Prüfen Sie vorab die Befestigungsmöglichkeiten an Ihrem Balkongeländer. In der Regel haben Sie Möglichkeiten die Balkonhalterung an einem Handlauf (ca. 40mm / 50mm Durchmesser) oder an vertikalen Streben/Pfosten zu montieren. Wählen Sie dazu das richtige Befestigungs-Set für die Montage aus. Aktuell bieten wir drei Befestigungs-Sets an:
    • Variante 1: Eckiger/Runder Handlauf/ Querstrebe bis 40 mm
    • Variante 1: Eckiger/Runder Handlauf/ Querstrebe bis 50 mm
    • Variante 2:Klemmhalterung für vertikale Streben/ Pfosten für eine Klemmbreite bis 120 mm und Klemmtiefe bis 6 mm bis 20 mm oder für Doppelstabmattenzaun (Klemmbreite individuell über Schraubenlänge einstellbar)
    Die Balkonhalterung besteht aus folgenden Komponenten: Balkonhalterung mit Befestigungsmaterial für PV Modul – für je 1 PV Modul
    • für PV Module mit einer Standard-Breite von 1134 (+-5mm) mm
    • 2 x Montageschiene Typ 1 – 1,2 m
    • 4 x Endkappen schwarz
    • 4 x EPDM Streifen
    • 2 x Haken für PV-Modul
    • 8 x Zylinderkopfschrauben M8 x 12 mm
    • 10 x Nutenstein Typ 1
    • 2 x Endklemmen schwarz
    • 2 x Zylinderkopfschrauben M8 x 30 mm
    • 1 x PV-Kabelclips mit Kabelbinder
    Befestigungs-Set Eckiger/Runder Handlauf/ Querstrebe bis 40 mm

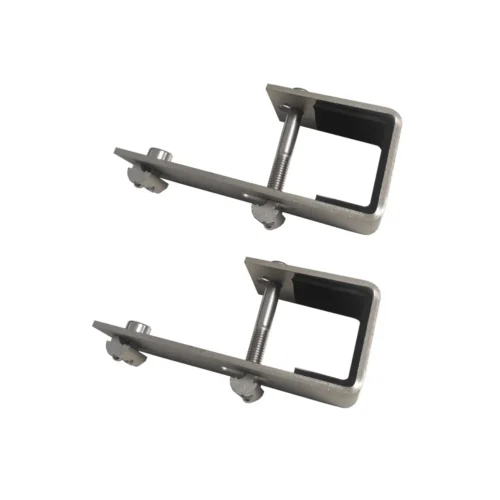

    • 4 x L Haken Geländer 40mm mit Schutzstreifen
    • 4 x Sechskantschrauben M10x65
    • 4 x Sechskantschrauben M10x20
    • 8 x Sperrzahnmutter M10
    Befestigungs-Set Eckiger/Runder Handlauf/ Querstrebe bis 50 mm
    • 4 x L Haken Geländer 50mm mit Schutzstreifen
    • 4 x Sechskantschrauben M10x70
    • 4 x Sechskantschrauben M10x20
    • 8 x Sperrzahnmutter M10
    Set Klemmhalter enthalten:

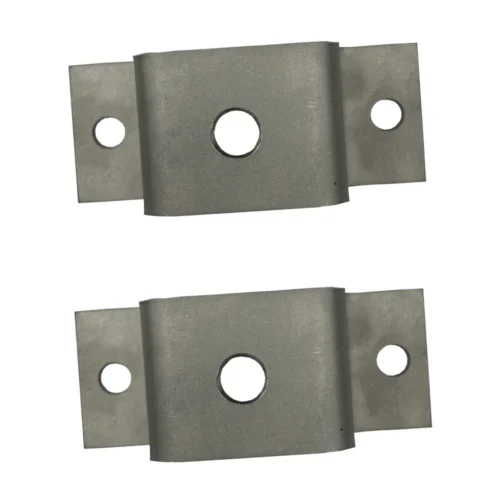

    • 8 x Klemmplatte
    • 8 x Zylinderkopfschraube mit Innensechskant M8x40
    • 4 x Sechskantschrauben M10 x 20 mm
    • 8 x Sperrzahnmutter M8
    Montageort für Wechselrichter Befestige den Mikrowechselrichter deines Balkonkraftwerks direkt am PV Modul oder mit Hilfe eines MC4 Verlängerungskabels in der Nähe einer Schuko-Steckdose.

    Montagehinweis

    Technische und rechtliche Hinweise Vor der Montage muss geprüft werden, ob das Produkt den statischen Anforderungen vor Ort entspricht. Bei Dachanlagen ist grundsätzlich die bauseitige Tragfähigkeit des Daches zu prüfen. Anlagen dürfen nur von Personen montiert und in Betrieb genommen werden, die aufgrund ihrer fachlichen Eignung (z.B. Ausbildung oder Tätigkeit) bzw. Erfahrung die vorschriftsmäßige Durchführung gewährleisten können. Nationale und ortsspezifische Bauvorschriften, Normen und Umweltschutzbestimmungen sind unbedingt einzuhalten. Arbeitsschutz- und Unfallverhütungsvorschriften, entsprechende Normen sowie Vorschriften der Berufsgenossenschaft sind einzuhalten. Die Montageanleitungen der Modulhersteller sind zu beachten. Haftungsausschluss Bei Nichtbeachtung unserer Montagevorschriften und Montageanleitungen und Nichtverwendung aller Systemkomponenten sowie beim Ein- und Ausbau von Bauteilen, die nicht über uns bezogen wurden, übernehmen wir für daraus resultierende Mängel und Schäden keine Haftung.

Menü
