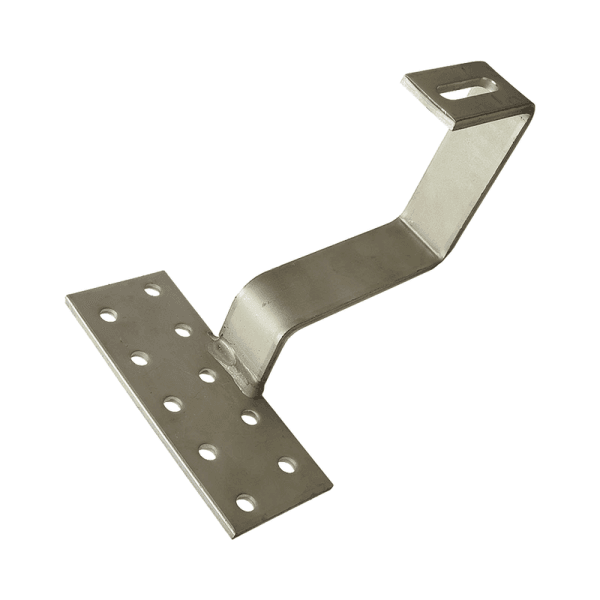

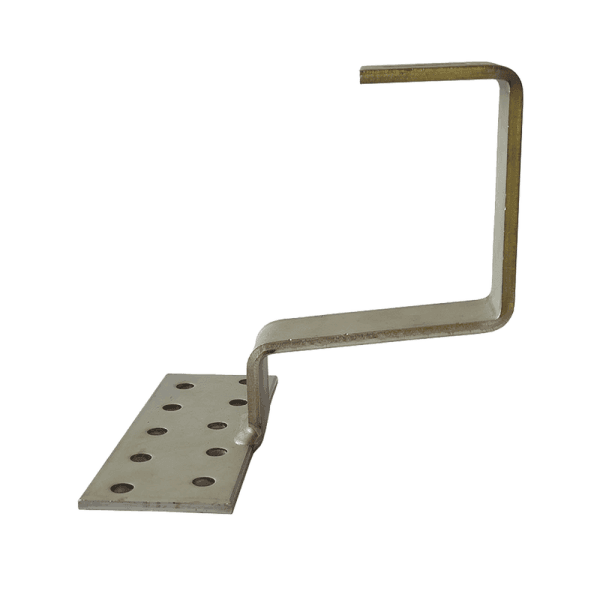

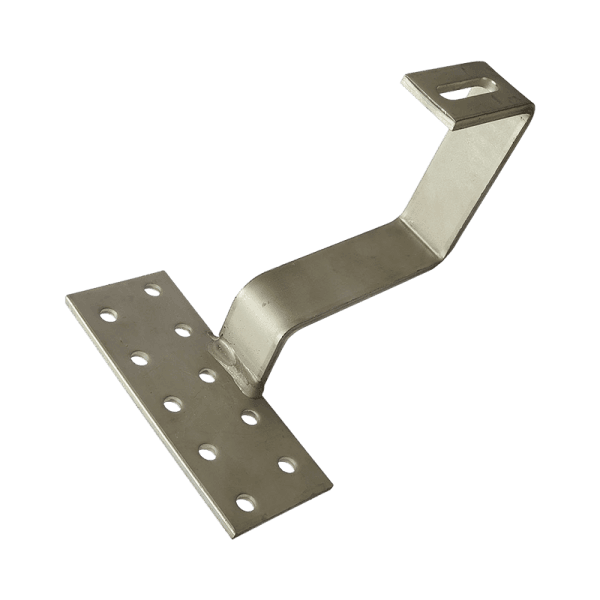

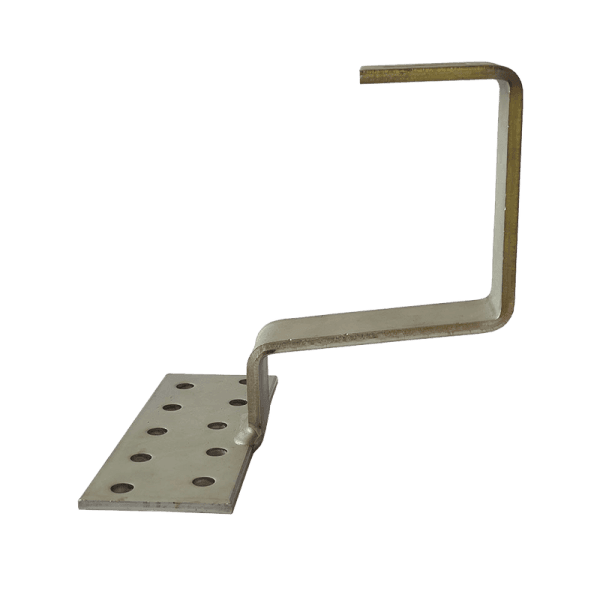

Dachhaken Standard, geschweißt (1.4016), MT123

Ähnliche Produkte

• In Berlin abholbar

  Wunschliste

  Diagonalstrebe für Flachdach Aufständerung, verstellbar

  Verstellbare Diagonalstrebe zur Aussteifung von Flachdach-PV-Installationen, passend zur Aufständerung „FlatFlex“.Die Strebe ist teleskopierbar und kann zwischen 1300-2000mm an die jeweilige Modullänge angepasst werden.Wir empfehlen bei Flachdach Aufständerung ab 3 PV-Module mindesten ein Diagonalstrebe.Ab mehrere PV-Module in einer Reihe empfehlen wir an jeden dritten PV-Modul ein Diagonalstrebe zu installieren, um zusätzlich Stabilität zu gewährleisten.

  Montagehinweis

  Eine Diagonalstrebe besteht aus zwei Teilen: Das Ende der ersten QD-Schiene wird mit dem oberen Bolzen einer Aufständerung und das Ende der zweiten QD-Schiene mit dem unteren Bolzen der benachbarten Aufständerung verbunden. Zur Befestigung am unteren Bolzen muss die verschraubte Stoppmutter zunächst gelöst und anschließend wieder verschraubt werden.Bevor die Diagonalstrebe miteinander verschraubt werden, müssen die Aufständerung und das PV-Modul ausgerichtet und befestigt werden. Mit den mitgelieferten Bohrschrauben werden die beiden Schienen verbunden, sodass die beiden benachbarten Aufständerung diagonal verbunden sind. Hierzu müssen die Laschen an den Enden leicht zurechtgebogen werden

  8,40 €* 10,00 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Trapezklemme (A2 1.4301)

  Klemme als Verbindungselement zwischen Blechdach und Schienensystem zur Montage auf Dachflächen mit Trapezblecheindeckung.Die Trapezklemme wird mit einer bereits befestigten EPDM-Dichtung geliefert. Diese befindet sich auf den Innenseiten der Klemme.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.

  • Dachart: Blechprofil, Trapez
  • Material: A2 Edelstahl 1.4301
  • Gewicht: 0,300 kg

  Montagehinweis

  Die Montage am Trapezblech erfolgt über 4x Selbstschneidende Blechschrauben mit Dichtring. Entsprechende Blechschrauben mit ETA-Zulassung finden Sie bei uns im Shop.Befestigung Montageschiene Die Montageschiene wird auf dem Winkel der Trapezklemme mit einer Hammerkopfschraube M10 oder einer Sechskantschraube M10 jeweils in Kombination mit einer Sechskant-Sperrzahnmutter M10 befestigt.

  4,50 €* 5,36 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Dachhaken Schwerlast, 3-fach-verstellbar (1.4016, MT8x30x120mm in A2 1.4301 )

  Der Schwerlast-Dachhaken, 3-fach-verstellbar in der Edelstahlgüte 1.4016/ 1.4301 ist in einer Stärke von 5 mm und 8 mm gefertigt. Das Mittelteil hat im Vergleich zum oberen Winkel und der Grundplatte ein höheres Expositionsrisiko gegenüber Feuchtigkeit und weiteren Umwelteinflüssen. In dieser Variante ist nur das Mittelteil (8x30x120 mm) in der A2 Edelstahlgüte 1.4301 gefertigt. Durch die Kombination der Edelstahlgüten kann der Dachhaken bei gleichzeitig höherer Korrosionsbeständigkeit preiswerter angeboten werden. Das Mittelteil ist in einer massiven Materialstärke von 8 mm gefertigt.Durch die 3-fache Verstellmöglichkeit, lässt sich der Dachhaken flexibel einsetzen. Der Haken kann an der Grundplatte an drei verschiedenen Punkten befestigt werden. Die Bügelhöhe und die Höhe des oberen Winkels können je nach Bedarf individuell eingestellt werden.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten).Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.

  • Dachhaken-Kategorie: Schwerlast
  • Dachart: Schrägdach/ Steildach ab ca. 20° Dachneigung
  • Ziegeltyp: Formziegel, Dachpfannen, -steine
  • Oberer Winkel: 30×5 mm, 1.4016
  • Mittelteil: 30×8 mm, 1.4301
  • Steglänge innen (Mittelteil): 112 mm
  • Grundplatte: 55x140x5 mm, 1.4016
  • Lochgröße: ⌀ 9 mm
  • Bügelhöhe verstellbar: 40-53 mm
  • Gesamthöhe verstellbar: 125-155 mm
  • Gesamtlänge: 175 mm
  • Gewicht: 0,93 kg
  • VPE 20 Stück-Einzelkauf möglich

  Montagehinweis

  Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.

  6,40 €* 7,62 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Blechersatzziegel Frankfurter Pfanne

  Die präzise Formgebung der Blechersatzziegel gewährleistet eine nahtlose Passform und ermöglicht eine unkomplizierte InstallationEigenschaften

  • Material: Stahlblech verzinkt
  • Typ: Beton
  • Gesamtlänge inkl. Zinkschürze: 478,9mm
  • Ziegellänge: 425 mm
  • Breite: 395 mm
  • Blechstärke: 0,8 mm
  • Gewicht: 1,38 kg

  Material

  • Stahlblech feuerverzinkt
  • mit Zinn-Blei-Schürze

  zum Schutz vor Ziegelbruch bei Sturm und Schneedruck

  • inkl. Schaumkeile, selbstklebend

  Blechersatzziegel Frankfurter Pfanne.Entdecken Sie unsere neueste Innovation im Bereich Dachdeckung – den Blechersatzziegel im Stil der Frankfurter Pfanne. Dieses Produkt vereint traditionelle Ästhetik mit modernster Technologie, um Ihr Dach nicht nur funktional, sondern auch äußerst ansprechend zu gestalten.Authentischer Charme der Frankfurter PfanneUnser Blechersatzziegel wurde sorgfältig gestaltet, um die charakteristische Form und den zeitlosen Charme der Frankfurter Pfanne zu repräsentieren. Die wellenförmige Struktur verleiht Ihrem Dach eine klassische Eleganz, die sich nahtlos in verschiedene Architekturstile einfügt.Hochwertiges Material und langlebige KonstruktionHergestellt aus robustem und hochwertigem Blechmaterial, garantiert unser Blechersatzziegel eine lange Lebensdauer und hervorragende Widerstandsfähigkeit gegenüber allen Witterungseinflüssen. Die spezielle Beschichtung schützt das Material vor Rost, UV-Strahlung und anderen Umwelteinflüssen, um sicherzustellen, dass Ihr Dach auch nach Jahren noch in perfektem Zustand ist.Einfache Installation und VielseitigkeitDie praktische Form des Blechersatzziegels erleichtert die Installation erheblich. Die Ziegel können mühelos miteinander verbunden werden, wodurch der Installationsprozess effizient und zeitsparend ist. Ob für Neubauten oder Renovierungsprojekte – die Frankfurter Pfanne verleiht Ihrem Dach eine zeitlose Note.Umweltfreundliche EntscheidungUnsere Blechersatzziegel sind nicht nur visuell ansprechend, sondern auch umweltfreundlich. Das recycelbare Material minimiert die ökologischen Auswirkungen und trägt zu einer nachhaltigeren Zukunft bei.Kompatibel mit folgenden Dachziegeln

  • Altdeutsche Pfanne – Braas
  • Bramac Classic – Bramac
  • Bramac Dolomit – Bramac
  • Bramac Donau – Bramac
  • Bramac Montero – Bramac
  • Doppel-S – Braas
  • Europa – Eternit
  • Finkenberger Pfanne – Nelskamp
  • Frankfurter Pfanne – Braas
  • Göteborg – Creaton-Eternit
  • Harzer Pfanne – Braas
  • Heidelberg – Creaton Eternit
  • Heidelberger – Eternit
  • Kronen-Pfanne – Nelskamp
  • Maxima – Creaton
  • Römer Pfanne – Braas
  • S-Pfanne – Nelskamp
  • Sigma Pfanne – Nelskamp
  • Taunus Pfanne – Braas

  7,98 €* – 11,90 €
•

  Wunschliste

  Dachhaken Mittellast geschweißt, höhenverstellbar (A2 1.4301), MT120

  Der Mittellast-Dachhaken, geschweißt und höhenverstellbar ist in der Edelstahlgüte 1.4301 gefertigt. Das Mittelteil (120 mm) ist in einer Materialstärke von 6 mm gefertigt.Durch die Höhenverstellung des oberen Winkels lässt sich der Dachhaken flexibel einsetzen.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten).Alternativ kann der Dachhaken auch in der Edelstahlgüte 1.4016 über unseren Shop bestellt werden. Diese Edelstahlgüte ist aufgrund der geringeren Korrosionsbeständigkeit (Klasse I) etwas preiswerter.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.Mittellast-Dachhaken, geschweißt und höhenverstellbar in der A2 Edelstahlgüte 1.4301, Rostfrei mit sehr guter Korrosionsbeständigkeit. Dachhaken-Kategorie: Mittellast Dachart: Schrägdach/ Steildach ab ca. 20° Dachneigung Ziegeltyp: Formziegel, Dachpfannen, -steine Lattung: 32 mm Oberer Winkel: 30×5 mm, 1.4301 Mittelteil: 30×6 mm, 1.4301 Steglänge innen (Mittelteil): 114 mm Grundplatte: 60x150x5 mm, 1.4301 Lochgröße: ⌀ 9 mm Bügelhöhe: 45 mm Gesamthöhe verstellbar: 110-130 mm Gesamtlänge: 171 mm Gewicht: 0,74 kg

  Montagehinweise

  Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.

  6,98 €* 8,31 €inkl. 19% MwSt. zzgl. Versandkosten
