Standard-Dachhaken 3-fach-verstellbar (1.4016)

Standard-Dachhaken 3-fach verstellbar (1.4016)

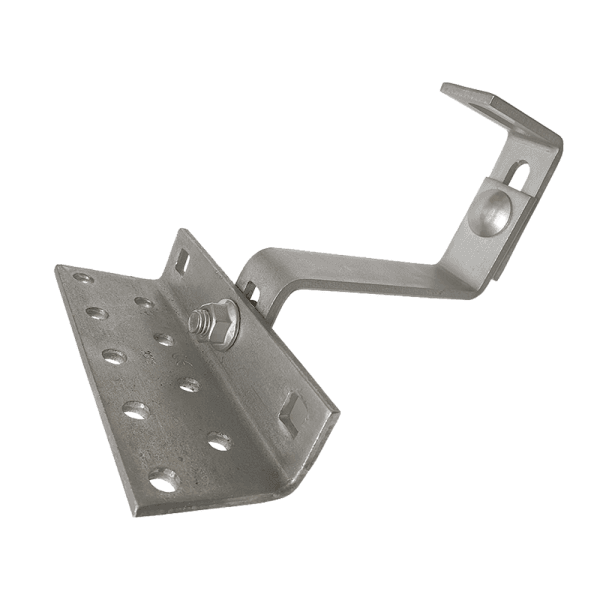

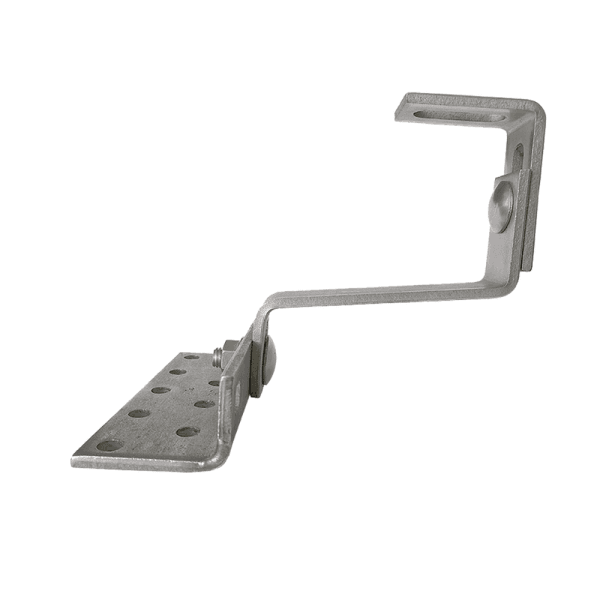

Der Standard-Dachhaken 3-fach verstellbar (1.4016) ist eine zuverlässige und flexible Lösung für die Montage von Photovoltaikanlagen auf Ziegeldächern. Hergestellt aus hochwertigem Edelstahl der Güte 1.4016 (Korrosionsbeständigkeitsklasse I), bietet er eine stabile und langlebige Befestigung, speziell für den Einsatz im Binnenland und außerhalb von Industrie- oder Küstenregionen.

Dank der 3-fachen Verstellmöglichkeit können Bügelhöhe und oberer Winkel individuell angepasst werden. Der Dachhaken ist kompatibel mit Montageschienen der Typen 1, 2 und Pemba Typ 4 und eignet sich für Schräg- und Steildächer ab einer Dachneigung von 20°. Damit lassen sich Höhenunterschiede ausgleichen und eine optimale Ausrichtung der PV-Unterkonstruktion sicherstellen.

Vorteile

• 3-fach verstellbarer Edelstahl-Dachhaken für flexible Montage
• Aus Edelstahl 1.4016 (Korrosionsbeständigkeitsklasse I)
• Geeignet für Schrägdächer und Steildächer ab 20°
• Kompatibel mit Montageschienen Typ 1, 2 & Pemba Typ 4
• Hohe Belastungswerte bei Zug-, Druck- und Querkräften
• Einsetzbar bei Formziegeln, Dachpfannen und Dachsteinen
• Hergestellt in Deutschland nach EN 1090-2:2018 & ISO 9001

Technische Daten

• Produkttyp: PV-Dachhaken
• Modell: Standard 3-fach verstellbar MT123
• Material: Edelstahl 1.4016
• Kategorie: Standard
• Dachart: Schräg- und Steildach ab 20° Dachneigung
• Ziegeltyp: Formziegel, Dachpfannen, Dachsteine
• Materialstärke: 5 mm
• Höhenverstellbarkeit Bügel: 13 mm
• Höhenverstellbarkeit oberer Winkel: 20 mm
• Maße Grundplatte: 55 × 140 × 5 mm
• Fußbohrungen: Ø 9 mm
• Steglänge: 117 mm (Außenmaß), 123 mm inkl. oberer Winkel
• Gesamtmaße: 172 × 140 × 115–153 mm
• Gewicht: 0,79 kg
• VPE: 20 Stück (Einzelkauf möglich)

Montagehinweise

Der Dachhaken wird direkt auf der Unterkonstruktion des Daches befestigt. Durch die 3-fache Verstellmöglichkeit können die Bügelhöhe und der obere Winkel individuell eingestellt werden, um die PV-Unterkonstruktion optimal auszurichten. Für den Einsatz in Regionen mit höherem Salz- oder Säuregehalt in der Luft (z. B. Küstennähe oder Industriegebiete) empfehlen wir die Alternative aus Edelstahl 1.4301 (Korrosionsbeständigkeitsklasse II).

Fazit

Mit dem Standard-Dachhaken 3-fach verstellbar (1.4016) erhalten Sie eine robuste, flexible und preiswerte Lösung für die sichere Montage von PV-Anlagen auf Ziegeldächern – Qualität Made in Germany.
