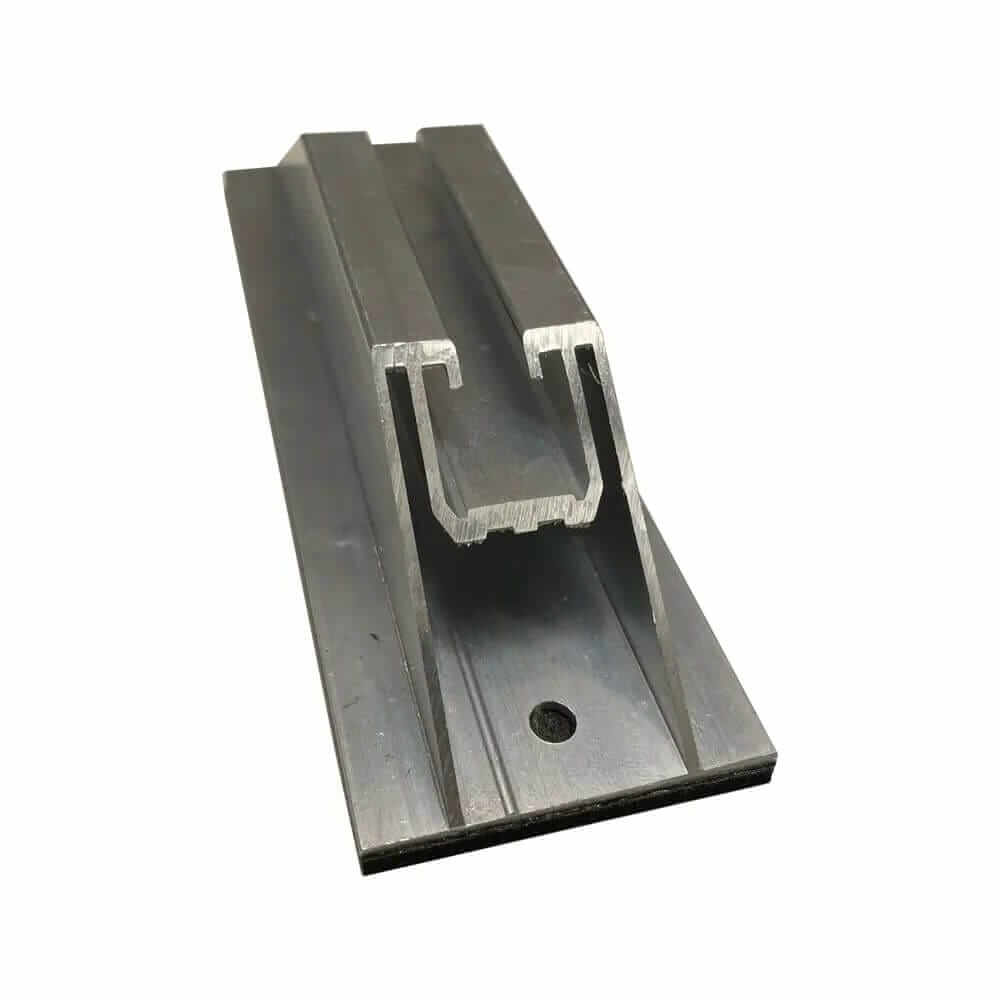

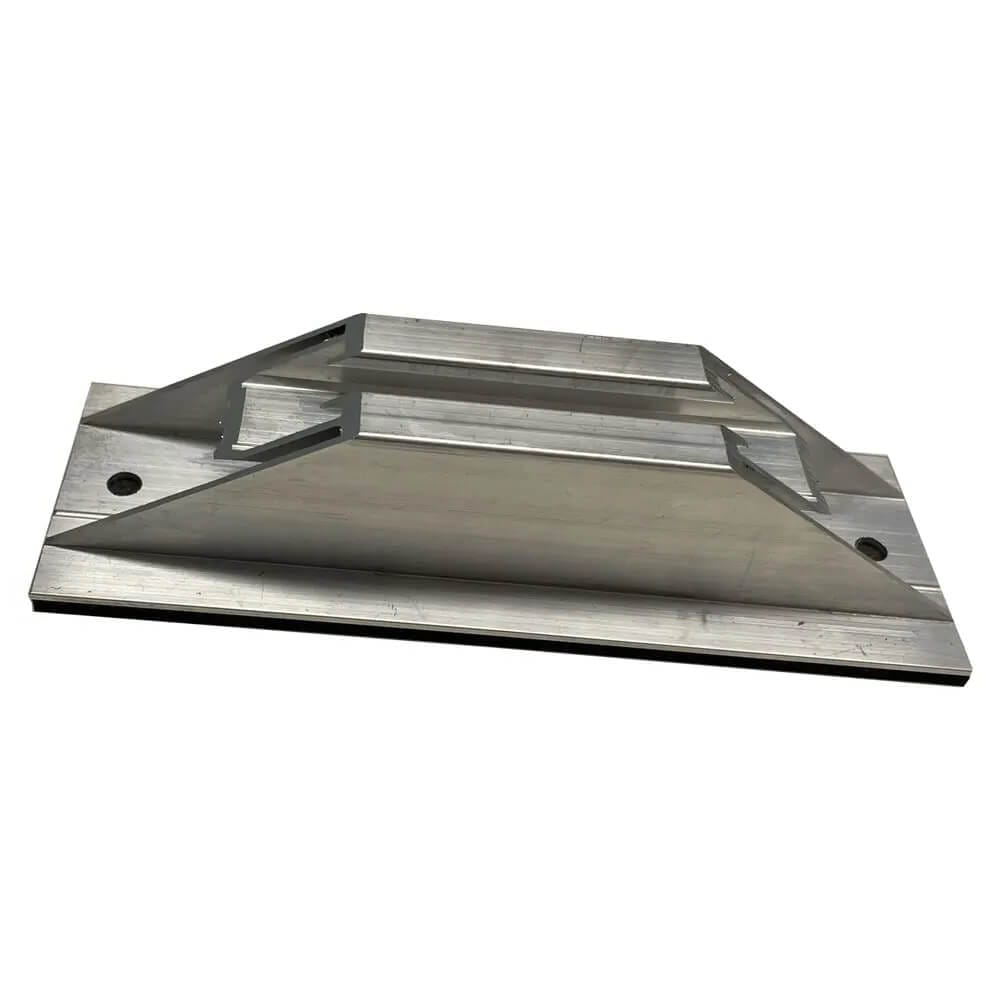

Trapezschiene – PV Modul Halterung Trapezblech-Dach 150mm

Ähnliche Produkte

•

  Dachhaken RH1

  Dachhaken RH1

  Der Dachhaken RH1 von Renusol überzeugt durch außergewöhnliche Stabilität, Flexibilität und eine einfache Montage. Mit 25 % mehr Tragfähigkeit als sein Vorgänger ist er der bislang robusteste Haken im Sortiment.

  Die verstellbare Grundplatte und die vierstufige Höheneinstellung (bis zu 25 mm) ermöglichen eine optimale Anpassung an unterschiedliche Dachbedingungen. Entwickelt wurde der Haken basierend auf Kundenwünschen nach einem ultrastarken Dachhaken – und erfüllt so höchste Anforderungen an Belastbarkeit und Benutzerfreundlichkeit.

  Renusol kombiniert mit dem Dachhaken RH1 eine solide Bauweise, materialsparende Montage und den bewährten Serviceanspruch. Unterstützt wird die Planung durch das kostenlose Designtool PV-Configurator 3.0, das Montageplanung, Statik und Stücklisten in zehn Sprachen bietet.

  17,15 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• in Berlin abholbar

  Dachhaken Schindel (1.4016)

  Dachhaken Schindel (1.4016)

  Der Dachhaken Schindel 1.4016 ist eine robuste und langlebige Befestigungslösung für Photovoltaikanlagen auf Flachziegel- und Schindeldächern. Gefertigt aus Edelstahl 1.4016 (Korrosionsbeständigkeitsklasse I) bietet dieser PV Dachhaken für Schindeldächer eine gute Korrosionsbeständigkeit und ist besonders für den Einsatz im Binnenland sowie in Regionen mit geringem Salz- oder Säuregehalt in der Luft geeignet.Mit seiner stabilen 5 mm Materialstärke und einer präzisen Verarbeitung sorgt der Photovoltaik Dachhaken Schindel für eine sichere und zuverlässige Befestigung von Montageschienen. Der Haken ist kompatibel mit Montageschienen Typ 1, Typ 2 und Pemba Typ 4 und eignet sich damit für eine flexible Integration in unterschiedliche PV-Unterkonstruktionen. Dieser Edelstahl Dachhaken 1.4016 für PV Montage wird in Deutschland nach höchsten Qualitätsstandards hergestellt und ist ideal für eine langfristige Solarlösung.

  Vorteile

  • Speziell für Flachziegel- und Schindeldächer konzipiert • Aus Edelstahl 1.4016 – rostfrei und korrosionsbeständig • Stabile 5 mm Materialstärke für hohe Belastbarkeit • Kompatibel mit Montageschienen Typ 1, 2 & Pemba Typ 4 • Hergestellt in Deutschland nach EN 1090-2 & ISO 9001 • Kostengünstige und langlebige PV-Befestigung

  Technische Daten

  • Produkttyp: Dachhaken Schindel • Material: Edelstahl 1.4016 (Korrosionsbeständigkeitsklasse I) • Kategorie: Standard • Ziegeltyp: Flachziegel, Schindel • Kompatibel mit: Montageschiene Typ 1, 2 & Pemba Typ 4 • Haken: 30 × 5 mm, Edelstahl 1.4016 • Lochgröße: Ø 6,5 mm • Gesamthöhe: 70 mm • Gesamtlänge: 135 mm • Gewicht: 0,688 kg • VPE: 50 Stück (Einzelkauf möglich)

  Montagehinweise

  Der Solar Dachhaken Schindel Edelstahl wird direkt auf der Dachkonstruktion montiert und anschließend mit der passenden Montageschiene verbunden. Dank seiner kompakten Maße und der robusten Bauweise eignet er sich optimal für die sichere Installation von Photovoltaikanlagen auf Schindel- und Flachziegeldächern. Für Regionen mit höherer Belastung durch Salz oder Industrie empfehlen wir alternativ die Variante in Edelstahl 1.4301.

  Fazit

  Mit dem Dachhaken Schindel 1.4016 setzen Sie auf eine preiswerte, stabile und korrosionsbeständige Befestigung für Photovoltaikanlagen auf Schindeldächern – Qualität Made in Germany.

  2,09 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
•

  Dachhaken 3-fach verstellbar Alu Standard Line

  Dachhaken 3-fach verstellbar Alu Standard Line

  Der Dachhaken 3-fach verstellbar Alu Standard Line ist die optimale Lösung für eine flexible, sichere und langlebige Photovoltaik-Montage auf Ziegeldächern. Gefertigt aus hochwertigem Aluminium EN-AW-6063 T66, kombiniert dieser Alu PV Dachhaken Leichtigkeit mit hoher Stabilität. Durch die dreifache Verstellmöglichkeit lässt er sich ideal an unterschiedliche Dachbedingungen anpassen.Der Photovoltaik Dachhaken 3-fach verstellbar Alu Standard Line kann auf seiner Grundplatte in drei verschiedenen Höhen befestigt und zusätzlich horizontal stufenlos verschoben werden. Auch die Höhe des oberen Winkels ist dank Riffelung und vormontierter Sechskantschraube individuell einstellbar. So lassen sich Höhenunterschiede ausgleichen und die PV Montageschienen optimal ausrichten.Mit seinem geringen Gewicht und der hohen Belastbarkeit eignet sich der Solar Dachhaken Alu Standard Line besonders für Mittellastbereiche. Die Montage erfolgt einfach und schnell mit nur einem Werkzeug – ideal für eine effiziente Installation. Dank der präzisen Fertigung „Made in Germany“ ist dieser Haken besonders zuverlässig und langlebig.

  Vorteile

  • Dreifach verstellbarer Alu-Dachhaken für maximale Flexibilität • Horizontal verschiebbar und höhenjustierbar • Gefertigt aus Aluminium EN-AW-6063 T66 – leicht & stabil • Einfache Montage mit nur einem Werkzeug • Kompatibel mit Montageschienen Typ 1, 2 & Pemba Typ 4 • Geeignet für Schräg- und Steildächer ab 20° Dachneigung • Made in Germany – hohe Verarbeitungsqualität

  Technische Daten

  • Produkttyp: Aluminium Dachhaken 3-fach verstellbar • Kategorie: Standard, Mittellast • Material: Aluminium EN-AW-6063 T66 • Dachart: Schrägdach & Steildach ab 20° Dachneigung • Ziegeltyp: Formziegel, Dachpfannen, Dachsteine • Höhenverstellbarkeit Mittelteil: 15 mm • Höhenverstellbarkeit oberer Winkel: 30 mm • Seitliche Verstellbarkeit: 32,5 mm (65 mm gesamt) • Fußbohrungen: Ø 8,5 mm • Grundplatte: 123,9 × 100 × 6 mm • Gesamtmaße: 244 × 100 mm • Steglänge: 120 mm • Gewicht: 0,68 kg • Befestigung: 2 Tellerkopfschrauben (z. B. M8 × 100 mm)

  Montagehinweise

  Der Aluminium Dachhaken 3-fach verstellbar Standard Line wird mit zwei Tellerkopfschrauben sicher auf dem Sparren befestigt. Bei Konterlattung sind entsprechend längere Schrauben erforderlich. Dank der Verstellung und Justierung mit nur einem Werkzeug sparen Sie wertvolle Montagezeit. Der Haken ist kompatibel mit allen gängigen PV Montageschienen Typ 1, 2 & Pemba Typ 4.

  Fazit

  Mit dem Dachhaken 3-fach verstellbar Aluminium Standard Line setzen Sie auf eine leichte, robuste und montagefreundliche Lösung für eine langlebige und effiziente Photovoltaik-Unterkonstruktion. Ideal für private und gewerbliche PV Installationen.

  6,84 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
•

  Stockschraube M12 mit Adapterblech

  Stockschraube M12 mit Adapterblech – Vielseitige Lösung für Blech- und Wellenprofildächer

  Die vormontierte Stockschraube M12 (in den Längen 200–350 mm) eignet sich ideal zur sicheren Befestigung von Photovoltaik-Unterkonstruktionen auf Dächern mit Blech- oder Wellenprofil. Sie besteht aus hochwertigem Edelstahl A2 und wird inklusive EPDM-Dichtung, drei Sperrzahnmuttern (DIN 6923) sowie einem robusten Adapterblechgeliefert – für eine schnelle, dichte und stabile Montage.

  Das Adapterblech (80 × 30 × 5 mm) verfügt über ein Langloch (10 × 30 mm) und ein Rundloch (Ø 13 mm), was die flexible Verschraubung mit verschiedenen Schienentypen ermöglicht. Die EPDM-Dichtung sorgt für einen dauerhaften Schutz gegen Feuchtigkeit und Wettereinflüsse.

  Technische Daten:

  • Dachart: Blech- oder Wellenprofil

  • Material: Edelstahl A2 (rostfrei)

  • Durchmesser: M12

  • Längen: 200 mm, 250 mm, 300 mm, 350 mm

  • Adapterblech mit Langloch (10×30 mm) und Rundloch (Ø13 mm)

  Montagehinweis:

  Die Montageschiene wird oberhalb der Stockschraube mithilfe einer M10-Schraube (z. B. Hammerkopfschraube) und einer M10-Sperrzahnmutter befestigt. Alle Montageschienen aus unserem Sortiment sind kompatibel.

  Weitere Stockschrauben-Größen sind im Shop erhältlich – kontaktieren Sie uns gern bei Sonderwünschen.

  2,49 €* – 3,09 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• in Berlin abholbar

  Endklemme mit Haken-System (schwarz)

  Endklemme mit Hakensystem schwarz – stilvoller und sicherer Abschluss für Ihre PV-Anlage

  Die Endklemme mit Hakensystem schwarz dient der zuverlässigen Befestigung der äußeren PV-Module an der Montageschiene. Mithilfe einer Zylinderkopfschraube M8, einer Klick-Klemme und einer Vierkantmutter wird sie schnell und sicher montiert – ideal für den professionellen Einsatz auf Schienentyp 1 & 2 sowie der Kurzschiene Trapezblech.

  Gefertigt aus robustem Aluminium EN AW-6060 T66, bietet die Klemme mit 3 mm Materialstärke und 70 mm Klemmlänge eine dauerhafte, korrosionsbeständige Verbindung. Die schwarz eloxierte Oberfläche sorgt für ein elegantes Erscheinungsbild – perfekt für dunkle Modulfassungen. Schnittkanten bleiben unbehandelt und sind nicht schwarz eloxiert. Leichte Kratzer oder Lagerspuren sind herstellungsbedingt und gelten als normal.

  Montagehinweis:
  Die Befestigung erfolgt ausschließlich an Schienentyp 1 und 2 mit Klick-Klemme, Vierkantmutter und Zylinderkopfschraube M8.

  Die Endklemme mit Hakensystem schwarz ergänzt Ihr Tazali Eco Montagesystem optisch und technisch – für sichere, langlebige und optisch ansprechende PV-Installationen.

  1,48 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
