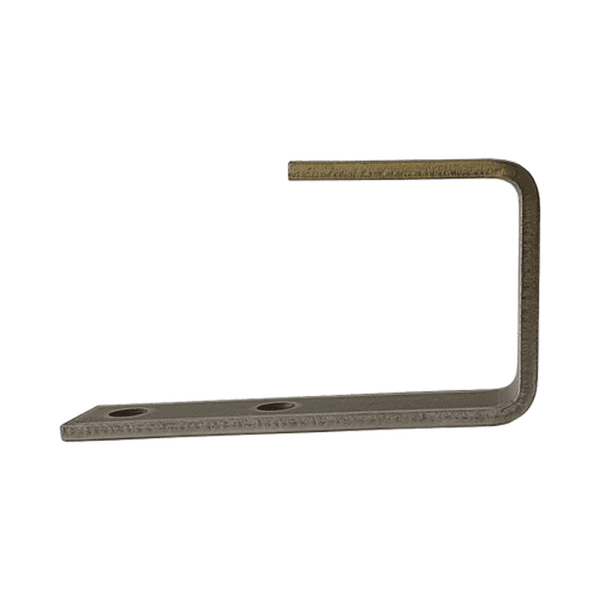

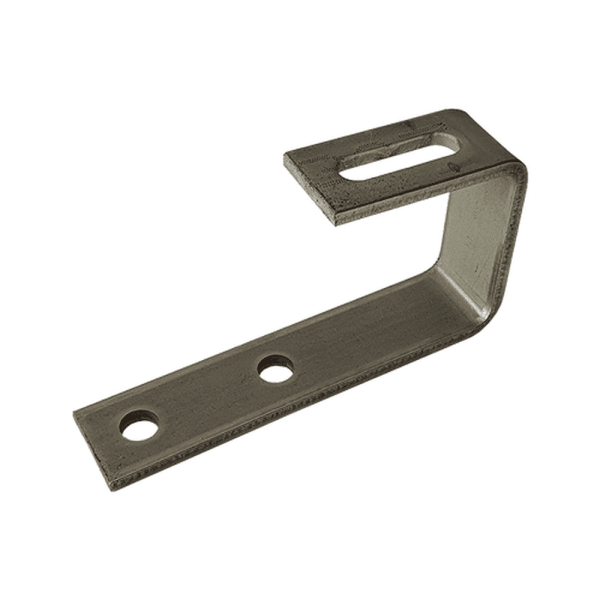

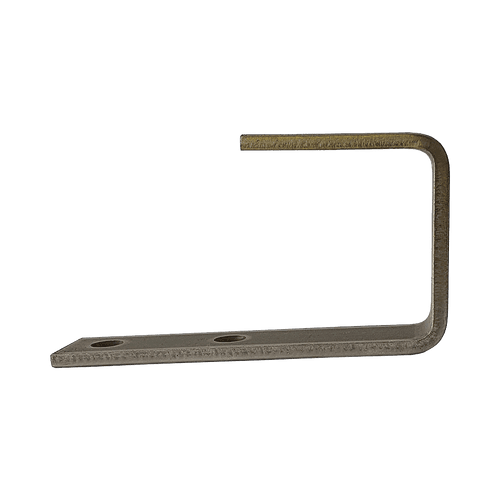

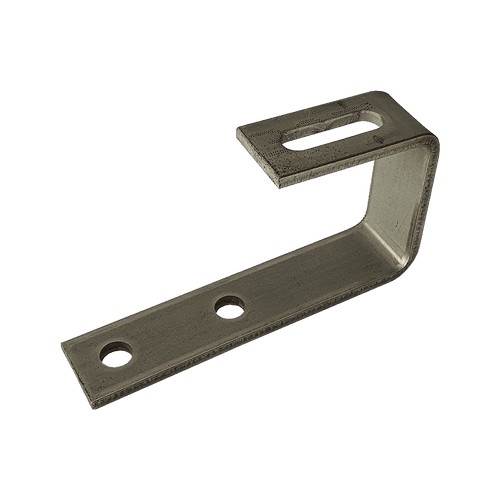

Dachhaken Schindel (1.4016)

Ähnliche Produkte

•

  Wunschliste

  Dachhaken Schwerlast, geschweißt (A2 1.4301)

  Der Schwerlast-Dachhaken in der Edelstahlgüte 1.4301, ist in einer massiven Materialstärke von 8 mm gefertigt. Dieser Dachhaken ist für höhere Wind- und Schneelasten ausgelegt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten).Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.

  • Dachhaken-Kategorie: Schwerlast
  • Dachart: Schrägdach/ Steildach ab ca. 20° Dachneigung
  • Ziegeltyp: Formziegel, Dachpfannen, -steine
  • Lattung: 32 mm
  • Haken: 35×8 mm, 1.4301
  • Steglänge innen (Mittelteil): 132 mm
  • Grundplatte: 80x180x5 mm, 1.4301
  • Lochgröße: ⌀ 11 mm
  • Bügelhöhe: 45 mm
  • Gesamthöhe: 137 mm
  • Gesamtlänge: 209 mm
  • Gewicht: 1,2 kg

  Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8/M10 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.

  10,45 €* 12,44 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Dachhaken Mittellast, geschweißt (1.4016, Haken in A2 1.4301)

  Der Mittellast–Dachhaken, geschweißt in der Edelstahlgüte 1.4016/ 1.4301 ist in einer Stärke von 5 mm und 6 mm gefertigt. Der Haken hat im Vergleich zur Grundplatte ein höheres Expositionsrisiko gegenüber Feuchtigkeit und weiteren Umwelteinflüssen. In dieser Variante ist nur der Haken (6x35x120 mm) in der A2 Edelstahlgüte 1.4301 gefertigt. Durch die Kombination der Edelstahlgüten kann der Dachhaken bei gleichzeitig höherer Korrosionsbeständigkeit preiswerter angeboten werden. Der Haken ist in einer Materialstärke von 6 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten).Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.Mittellast-Dachhaken in der Edelstahlgüte A2 1.4301, Rostfrei mit sehr guter Korrosionsbeständigkeit. Dachhaken-Kategorie: Mittellast Dachart: Schrägdach/ Steildach ab ca. 20° Dachneigung Ziegeltyp: Formziegel, Dachpfannen, -steine Lattung: 32 mm Haken: 35×6 mm, 1.4301 Steglänge innen (Mittelteil): 134 mm Grundplatte: 80x180x5 mm, 1.4016 Lochgröße: ⌀ 11 mm Bügelhöhe: 45 mm Gesamthöhe: 137 mm Gesamtlänge: 211 mm Gewicht: 1,14kg

  Montagehinweise

  Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8/10 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.

  8,50 €* 10,12 €inkl. 19% MwSt. zzgl. Versandkosten
• auf Anfrage

  Wunschliste

  VS+ Montageschiene 50 x 37 x 4400 mm

  39,11 €*
•

  Wunschliste

  Dachhaken 3 fach verstellbar – Alu – Standard Line

  Leichter Dachhaken aus Aluminium, 3-fach verstellbar, für die Montage Ihrer PV Anlage. Der Dachhaken eignet sich für Schrägdach und Steildach ab 20° Dachneigung.Der Haken kann an der Grundplatte in drei unterschiedlichen Höhen befestigt werden und ist stufenlos horizontal einstellbar. Die Höhe des oberen Winkels kann je nach Bedarf ebenfalls individuell eingestellt werden.Die Montageschiene wird mithilfe des zugehörigen Schienenadapters auf dem Dachhaken befestigt, das ist gegenüber einem herkömmlichen Dachhaken deutlich effizienter. Sie sparen mit diesem PV Dachhaken wertvolle Zeit auf dem Dach!

  6,84 €* 8,14 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Endklemme (silber)

  Die Endklemme befestigt die äußeren PV-Module an der Montageschiene mit Hilfe einer Zylinderkopfschraube M8 und Nutenstein.Die Endklemme ist für unsere Schienentypen 1 & 2 verwendbar.Schraubenlänge: Die Länge der Zylinderkopfschraube M8 wird entsprechend der Modulhöhe gewählt.Modulhöhe 28mm  /  Zylinderkopfschrauben M8x30Modulhöhe 30mm  /  Zylinderkopfschrauben M8x30Modulhöhe 35mm  /  Zylinderkopfschrauben M8x35Modulhöhe 40mm  /  Zylinderkopfschrauben M8x40Die Länge der Zylinderkopfschraube M8 mit Sicherungsring wird entsprechend der Modulhöhe + 5mm gewählt.Modulhöhe 28mm  /  Zylinderkopfschrauben M8x30Modulhöhe 30mm  /  Zylinderkopfschrauben M8x35Modulhöhe 35mm  /  Zylinderkopfschrauben M8x40Modulhöhe 40mm  /  Zylinderkopfschrauben M8x45

  Technische Daten

  • Material: Aluminium EN AW-6060 T66
  • Stärke: 3 mm
  • Klemmlänge: 70 mm
  • Oberfläche: silber (unbehandelt)

  Montagehinweis

  Befestigung an der Montageschiene:Variante 1 (Schienentyp 1/ 2): Nutenstein Typ 1 & Zylinderkopfschraube M8Variante 2 (Schienentyp 4): Nutenstein Typ 2 & Zylinderkopfschraube M8Schraubenlänge:Es wird eine Zylinderkopfschraube M8x35 benötigt.

  0,70 €*
