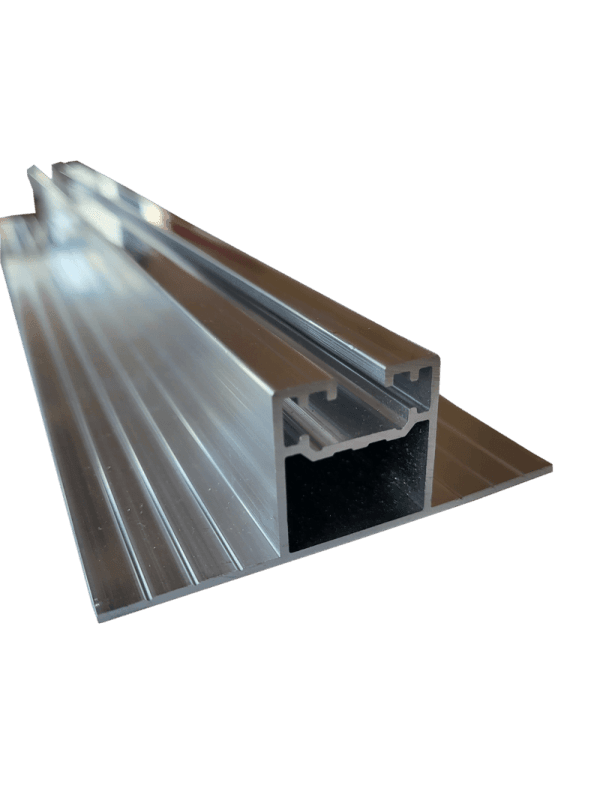

Montageschiene – Trapezblech – 400x90x30mm

Montageschiene Trapezblech 400x90x30mm – ideal für Trapezblechdächer

Die Montageschiene Trapezblech 400x90x30mm ist die ideale Lösung für eine sichere und effiziente Befestigung von Photovoltaikmodulen auf Trapezblechdächern. Mit einer Materialstärke von 1,6 mm und einem Gewicht von 0,38 kg pro Stück bietet die Trapezblech Montageschiene hohe Stabilität bei gleichzeitig einfacher Handhabung.

Dank der Höhe von 31,6 mm wird eine optimale Kabelführung sowie eine ausreichende Hinterlüftung der PV-Module gewährleistet. Die Schiene ist mit einer bereits vormontierten EPDM-Dichtung ausgestattet, die für zusätzlichen Schutz vor Feuchtigkeit und eine langlebige Montage sorgt. Die Trapezschiene mit Lochbild kann für Trapezbleche mit einem maximalen Hochsickenabstand von 360 mm verwendet werden.

Zusätzlich sorgt die Montageschiene Trapezblech 400x90x30mm für eine optimale Montage und Langlebigkeit in jedem Projekt.

Für die Montage empfehlen wir Bohrschrauben mit Sechskantkopf und Dichtscheibe (6,3×25 mm). Bei geringeren Blechstärken als 0,75 mm nach DIN 1090-4 sollte die Montage mit Stockschrauben geprüft werden. Die Schiene ist sowohl blank als auch mit Lochbild erhältlich und ermöglicht eine einfache Befestigung der PV-Module im oberen Kanal (M8) per Modulklemme oder Klick-System.

Vorteile

• Stabile Aluminium-Montageschiene für Trapezblechdächer
• Vormontierte EPDM-Dichtung für langlebigen Feuchtigkeitsschutz
• Höhe von 31,6 mm für Kabelführung & Hinterlüftung
• Geeignet für Hochsickenabstände bis 360 mm
• Einfache Modulbefestigung mit M8 Nutenstein oder Klick-System

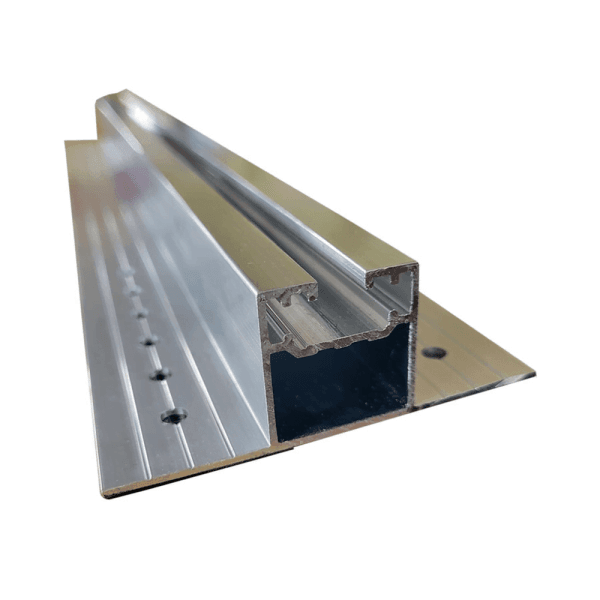

• Erhältlich in blanker Version oder mit Lochbild

Technische Daten

• Länge: 400 mm
• Breite: 90 mm
• Höhe: 31,6 mm
• Materialstärke: 1,6 mm
• Gewicht pro Stück: 0,38 kg
• Gewicht pro Meter: 0,921 kg/m
• Oberer Kanal: PV-Modulmontage (M8)
• Montageart: Hochkant
• Max. Hochsickenabstand: 360 mm
• Material: Aluminium EN AW-6060 T66

Montagehinweise

Die Trapezblech Montageschiene 400 mm wird mit mindestens vier selbstschneidenden Blechschrauben (mit Dichtring, ETA-zugelassen) befestigt. Als Zubehör empfehlen wir Bohrschrauben 6,3×25 mm mit Sechskantkopf und Dichtscheibe. Die Modulbefestigung erfolgt wahlweise mit Standard-Modulklemmen und Nutensteinen oder über ein Klick-System (M8 Zylinderkopfschraube vormontiert).

Fazit

Mit der Montageschiene Trapezblech 400×90×30 mm erhalten Sie eine robuste, montagefreundliche und langlebige Lösung für PV-Anlagen auf Trapezblechdächern – inklusive vormontierter EPDM-Dichtung für maximalen Schutz.
