Flachdach- Aufständerung -Set – für 1 x PV-Modul

Name: Flachdach- Aufständerung -Set - für 1 x PV-Modul
SKU: 3000016
Availability: InStock

69,50 €* 82,71 €inkl. 19% MwSt. zzgl. Versandkosten

Lagerbestand:Vorrätig

Lieferzeit: 2-7 Werktage

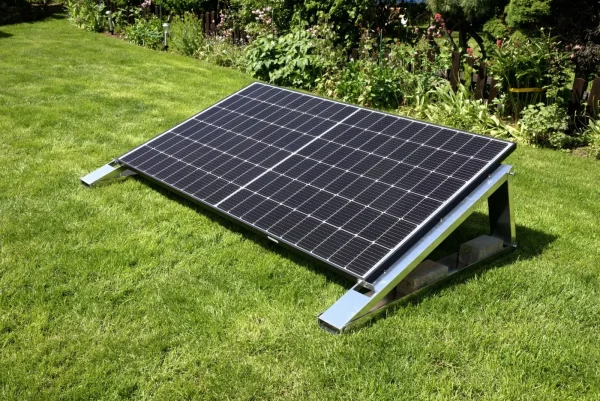

FlatFlex ist unser Montagesystem für Flachdächer. Einfach zu montieren, benötigt man keine zusätzlichen Montageschienen. Das System ist leicht und damit auch für den Transport geeignet, gut, wenn Sie mit Ihrem oder Kleinkraftwerk einmal umziehen müssen.

SKU: 3000016 Kategorie: Flachdach

Beschreibung
Spezifikationen

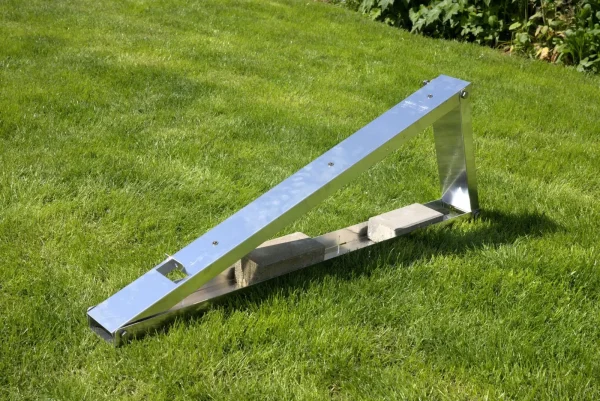

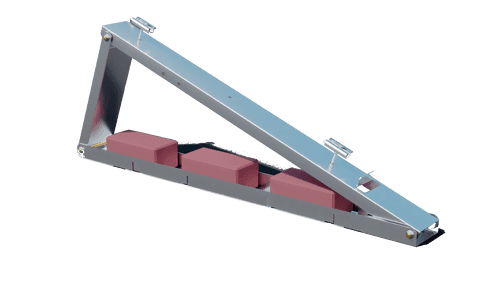

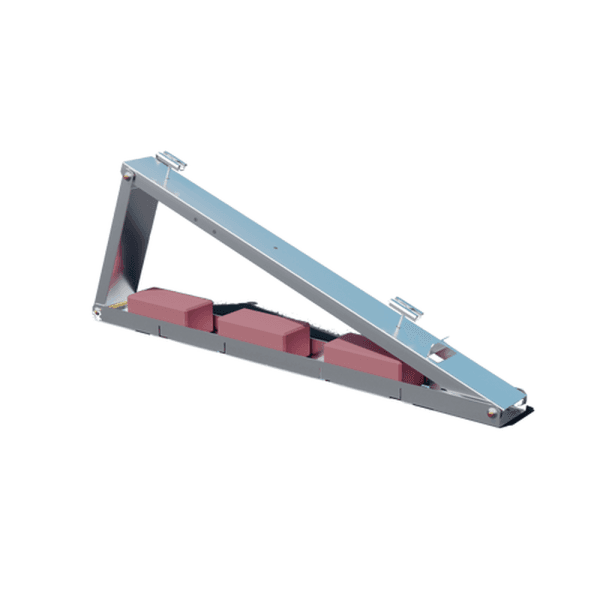

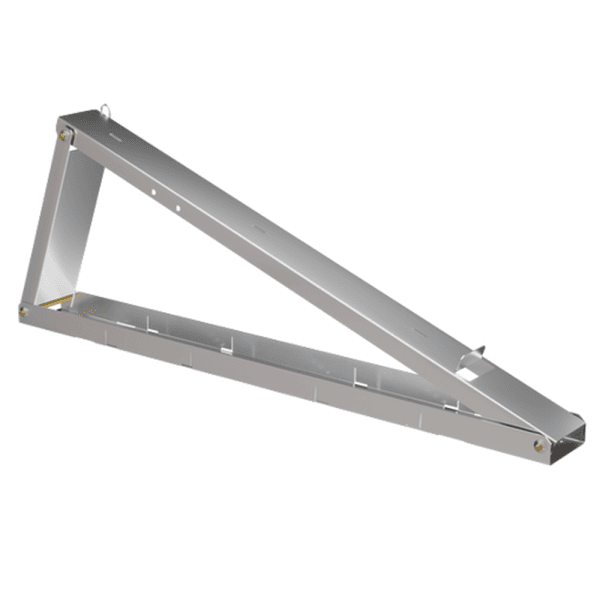

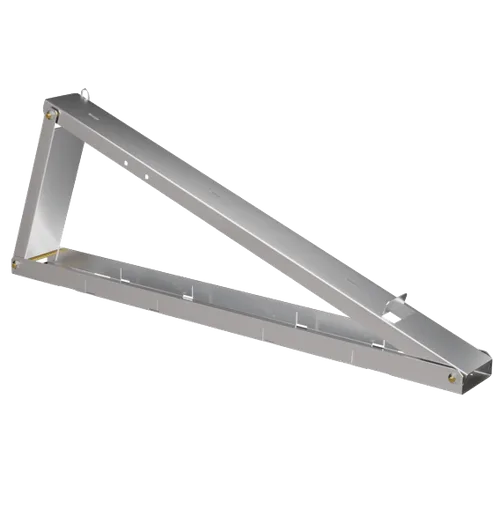

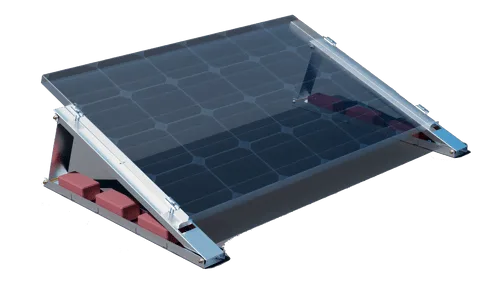

Es sind 3 unterschiedliche Neigungswinkel einstellbar (10°/15°/20°), die Befestigung erfolgt durch Auflast, zum Beispiel mithilfe von Beton-Pflastersteinen oder mechanisch. Die Module werden mit dieser Aufständerung quer montiert.

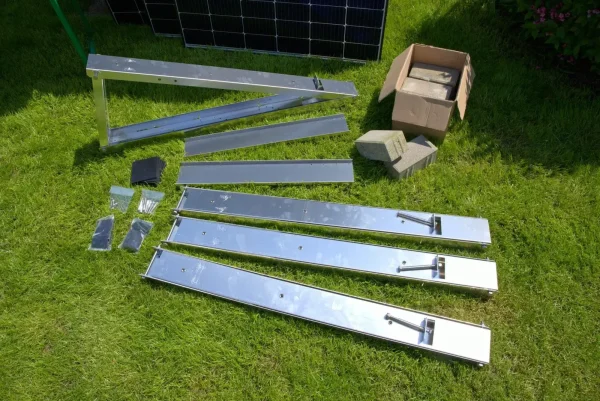

Flachdach-Aufständerung Set

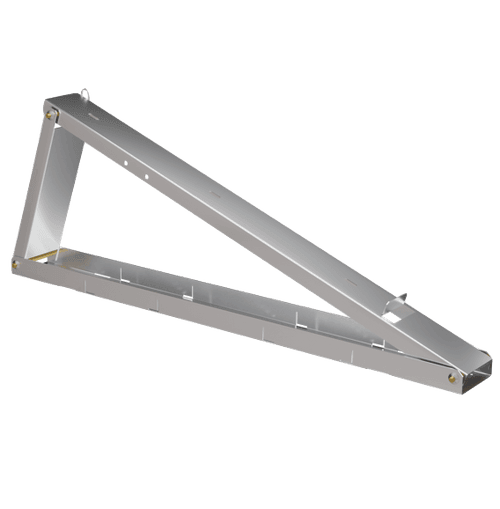

2 x FlatFlex Flachdach-Aufständerung
2 x FlatFlex EPDM Bautenschutz 110×110 mm, je 3 Stück
4 x Endklemme schwarz 30 mm
4 x Zylinderkopfschraube 45mm

Module, Wechselrichter, Kabel und Pflastersteine sind nicht Teil dieses Sets. Sets aus Modulen und Wechselrichtern finden Sie bei uns unter Balkonkraftwerke.

Technische Details der Aufständerung

Neigunswinkel: 10,15 und 20° einstellbar

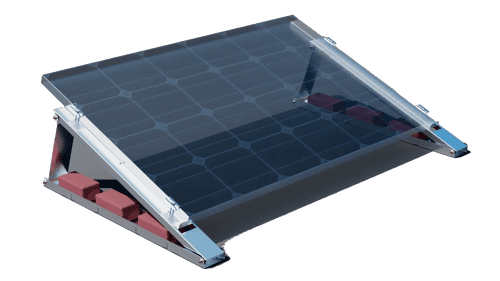

Modulausrichtung: quer
Werkstoff der Aufständerung Aluminium: EN AW-5005 (AlMg1)
Blechstärke: 1,5 mm

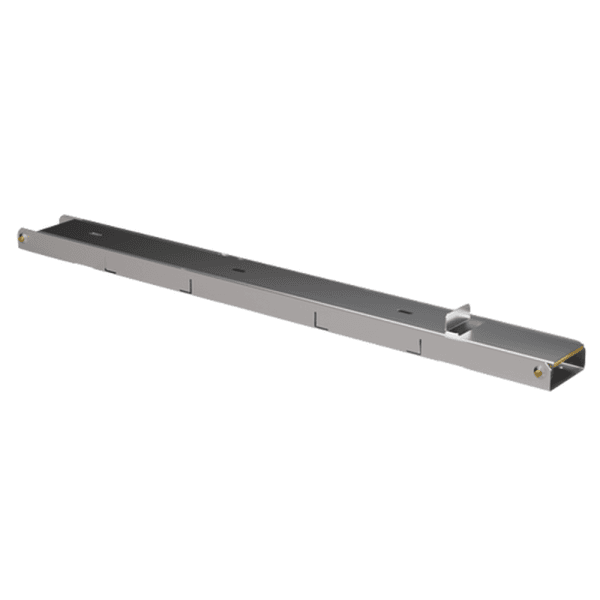

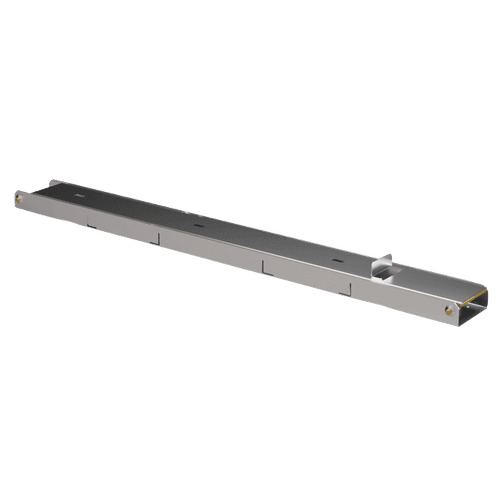

Länge Grundschiene: 1150 mm
Breite Grundschiene: 115 mm
Gewicht des Sets: 4,5 kg

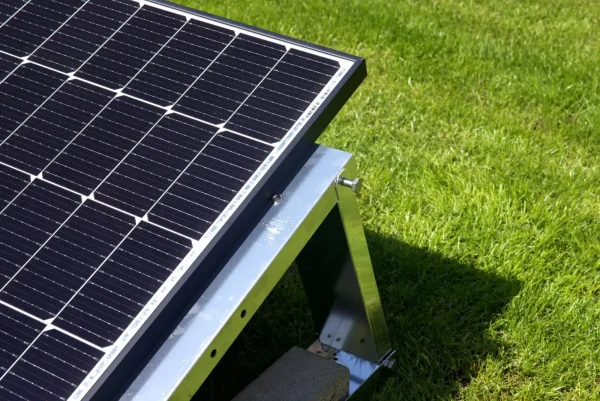

Modulbefestigung: Endklemme mit Zylinderkopfschraube M8
Grundfläche aufgebaut (LxBxH): ~ 190 x 120 x 50 cm

Zusätzliche Informationen

Gewicht	4,5 kg
Größe	115 × 11 cm

Wunschliste
Flachdach-Aufständerung – Set Black Line – für 2 x PV-Module (hintereinander)
Unsere universelle Flachdach- Lösung jetzt als Set für den unkomplizierten Aufbau eines Kleinkraftwerks:Montagefreundlich, leicht und transportoptimiert, direkte Modulbefestigung ohne zusätzliche Montageschienen, unterschiedliche Neigungswinkel einstellbar (10°/15°/20°), Befestigung durch Auflast z.B. mit Hilfe von Pflastersteinen oder mechanisch.Die Module werden mit dieser Aufständerung quer montiert. Es können zwei Module hintereinander aufgebaut werden.
PV Flachdach Montagesystem
Flachdach Montagesystem in Black Line Ausführung für 2 PV Module hintereinander mit einstellbaren Neigungswinkel (10°,15°,20°) inklusive Montage-Zubehör. Die Flachdach Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet.Bei einer Modul-Rahmenhöhe von 35 mm empfehlen wir, die Endklemme RH 35 mm im Shop zu bestellen.
Flachdach PV Montageset – Inhalt
4 x Black Line Flachdach-Aufständerung
4 x Bautenschutz 110x110mm, je 3 Stück
8 x Zylinderkopfschraube 45mm
8 x 30mm Endklemme schwarz
2 x Black Line Verbindungselement (Ost-West, Süd-Süd)
8 x Bohrschrauben mit Sechskantkopf und Bund
Technische Daten
Neigungswinkel: 10°/15°/20°
Modulausrichtung: quer
Werkstoff: EN AW-5005 (AlMg1) schwarz eloxiert
Blechstärke: 1,5 mm
Länge Grundschiene: 1150 mm
Breite Grundschiene: 115 mm
Länge Modulauflage: 900 mm
Gewicht des Sets: 9,5 kg
Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
Grundfläche aufgebaut (LxBxH): ~ 193 x 240 x 50 cm
Die Schnittkante von den Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.
235,90 €* 280,72 €inkl. 19% MwSt. zzgl. Versandkosten
Wunschliste
Flachdach-Aufständerung Set für 2 PV Module 35° nebeneinander
Das Montagesystem ist unsere Lösung für den einfachen Aufbau von PV Modulen Ihrer PV Anlage auf Flachdächern.Montagefreundlich, leicht und für den Transport optimiert. Besonders gut, wenn Sie mit Ihrem Balkonkraftwerk umziehen möchten.Die PV Module können ohne zusätzliche Montageschienen montiert werden. Die Aufständerung durch Auflast mithilfe von Beton-Pflastersteinen oder mechanisch befestigt.Der Neigungswinkel beträgt 35° bei diesem Set, wir haben auch Flachdach-Sets mit abweichenden Neigungswinkeln im Angebot.Die Module werden mit dieser Aufständerung quer montiert. Es können zwei Module nebeneinander aufgebaut werden.
PV Flachdach Montagesystem
Montagesystem für 2 PV Module mit einm Neigungswinkel 35° inklusive Montage-Zubehör. Die Flachdach-Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet.Bei einer Modul-Rahmenhöhe von 35 mm empfehlen wir, die Endklemme RH 35 mm im Shop zu bestellen.
PV Montageset – Inhalt
3 x Flachdach-Aufständerung
3 x Bautenschutz 110x110mm, je 3 Stück
6 x Zylinderkopfschraube 45mm
4 x 30mm Endklemme schwarz
2 x Mittelklemmen schwarz
Technische Daten
Neigungswinkel: 35°
Modulausrichtung: quer
Werkstoff: EN AW-5005 (AlMg1)
Blechstärke: 1,5 mm
Länge Grundschiene: 1150 mm
Breite Grundschiene: 115 mm
Länge Modulauflage: 900 mm
Gewicht des Sets: 6,75 kg
Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
Grundfläche aufgebaut (LxBxH): ~ 366 x 120 x 50 cm
^{Die Schnittkanten der Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.}
102,90 €* 122,45 €inkl. 19% MwSt. zzgl. Versandkosten
Wunschliste
Flachdach- Aufständerung -Set – für 2 x PV-Module (hintereinander)
Unsere universelle Flachdach-Lösung jetzt als Set für den unkomplizierten Aufbau eines Kleinkraftwerks:Montagefreundlich, leicht & transportoptimiert, direkte Modulbefestigung ohne zusätzliche Montageschienen, unterschiedliche Neigungswinkel einstellbar (10°/15°/20°), Befestigung durch Auflast z.B. mit Hilfe von Beton-Pflastersteinen oder mechanisch.Die Module werden mit dieser Aufständerung quer montiert. Es können zwei Module hintereinander aufgebaut werden.Das Set besteht aus folgenden Komponenten:
4x Flachdach-Aufständerung „FlatFlex“
4 x EPDM Bautenschutz „“FlatFlex“, 110x110mm, 3 Stück
8 x Zylinderkopfschraube 45mm
8 x Endklemme schwarz 30mm RH
2 x Verbindungselement (Ost-West, Süd-Süd) zur optionalen Verbindung der Aufständerung
8 x Bohrschrauben mit Sechskantkopf und Bund.
Module, Wechselrichter, Kabel und Pflastersteine sind nicht Teil dieses Sets. Sets aus Modulen und Wechselrichtern finden Sie bei uns unter „Set Kleinkraftwerke“.Die Schnittkante von den Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.
Technische Daten
Flachdachaufständerung -“Flat-Flex”-Set – Unterkonstruktion für Kleinkraftwerk für 2 x PV-Module inkl. Zubehör für eine Modulrahmenhöhe von 30mm – 35mm
Modulausrichtung: Quer, hintereinander Flachdach-Aufständerung aus Aluminium mit verstellbaren Neigungswinkeln
Werkstoff: EN AW-5005 (AlMg1)
Blechstärke: 1,5mm
Länge Grundschiene: 1150mm
Breite Grundschiene: 115mm
Neigungswinkel: 10°/15°/20°
Masse-Set: 9,5 kg
Modulbefestigung: Mittel-/ Endklemme mit Zylinderkopfschraube M8
Im aufgebauten Zustand Grundfläche L x B x H ca. 190 x 245-280 x 50 cm
149,90 €* 178,38 €inkl. 19% MwSt. zzgl. Versandkosten
Wunschliste
Flachdach-Aufständerung Set für 4 PV-Module hintereinander
Die Flachdach-Aufständerung ist ideal für die einfache und sichere Montage Ihrer PV Module auf dem Flachdach – die perfekte Lösung für Ihre PV Anlage oder das Balkonkraftwerk.Die Aufständerung ist aus Aluminium und wird zusammengelegt geliefert. Der Aufbau ist einfach und schnell, es werden keine zusätzlichen Montageschienen benötigt. Die PV Module werden direkt auf die Aufständerung montiert.Die Befestigung der Aufständerung erfolgt durch Auflast und kann zum Beispiel mit Beton-Pflastersteinen oder auch mechanisch erfolgen.Die Module mit einer Größe von 173 x 113 x 30 mm werden mit dieser Aufständerung quer montiert. Es können vier Module hintereinander aufgebaut werden.
PV Montageset – Inhalt
8 x Flachdach-Aufständerung
8 x Bautenschutz 110x110mm, je 3 Stück
16 x Zylinderkopfschraube 45mm
16 x 30mm Endklemme schwarz
6 x Verbindungselement (Ost-West, Süd-Süd)
24 x Bohrschrauben mit Sechskantkopf und Bund
Technische Daten
Neigungswinkel: 10°/15°/20°
Modulausrichtung: quer
Werkstoff: EN AW-5005 (AlMg1)
Blechstärke: 1,5 mm
Länge Grundschiene: 1150 mm
Breite Grundschiene: 115 mm
Länge Modulauflage: 900 mm
Gewicht des Sets: 19 kg
Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
Grundfläche aufgebaut (LxBxH): ~ 183 x 640 x 50 cm
Verbindungselemente dienen der Verbindung der einzelnen Aufständerungen.
290,90 €* 346,17 €inkl. 19% MwSt. zzgl. Versandkosten
Wunschliste
Flachdach-Aufständerung Set für 4 PV-Module 35° hintereinander
Das System ist unser eigenes PV Montagesystem – die Flachdach-Aufständerung ist ideal für die einfache und sichere Montage Ihrer PV Module auf dem Flachdach – die perfekte Lösung für Ihre PV Anlage oder das Balkonkraftwerk.Die Aufständerung ist aus Aluminium und wird zusammengelegt geliefert. Der Aufbau ist einfach und schnell, es werden keine zusätzlichen Montageschienen benötigt. Die PV Module werden direkt auf die Aufständerung montiert.Die Befestigung der Aufständerung erfolgt durch Auflast und kann zum Beispiel mit Beton-Pflastersteinen oder auch mechanisch erfolgen.Die Module mit einer Größe von 173 x 113 x 30 mm werden mit dieser Aufständerung quer montiert. Es können vier Module hintereinander aufgebaut werden.
Technische Daten
Neigungswinkel: 35°
Modulausrichtung: quer
Werkstoff: EN AW-5005 (AlMg1)
Blechstärke: 1,5 mm
Länge Grundschiene: 1150 mm
Breite Grundschiene: 115 mm
Länge Modulauflage: 900 mm
Gewicht des Sets: 19 kg
Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
Grundfläche aufgebaut (LxBxH): ~ 183 x 640 x 50 cm
295,90 €* 352,12 €inkl. 19% MwSt. zzgl. Versandkosten
