Flachdach- Aufständerung -Set – für 2 x PV-Module (nebeneinander)

Flachdach- Aufständerung -Set – für 2 x PV-Module (nebeneinander)

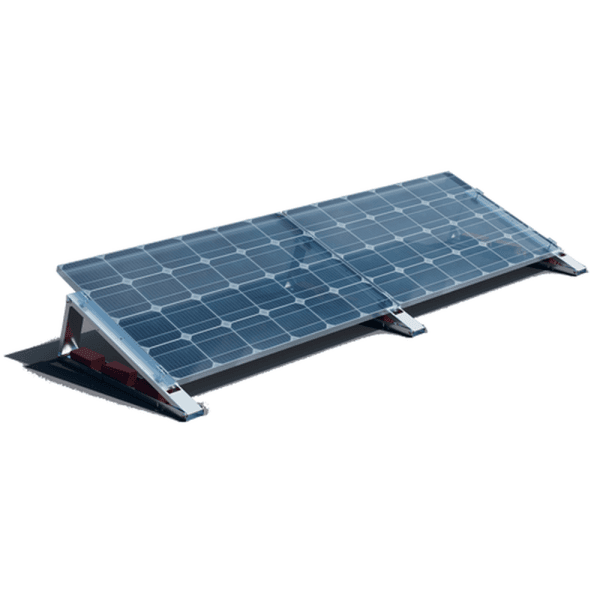

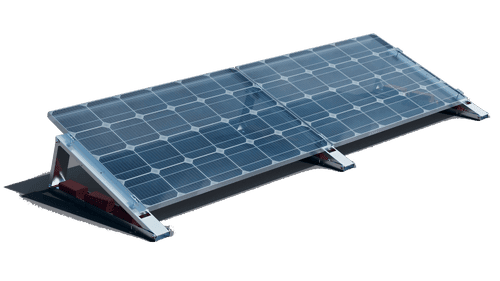

Flachdach Aufständerung Set für 2 PV Module nebeneinander ist eine montagefreundliche Komplettlösung zur Installation von zwei Photovoltaik-Modulen auf Flachdächern. Das Flachdach Aufständerung Set für 2 PV Module nebeneinander eignet sich ideal für Kleinkraftwerke oder Balkonkraftwerke und ermöglicht eine stabile, flexible und langlebige Modulmontage.

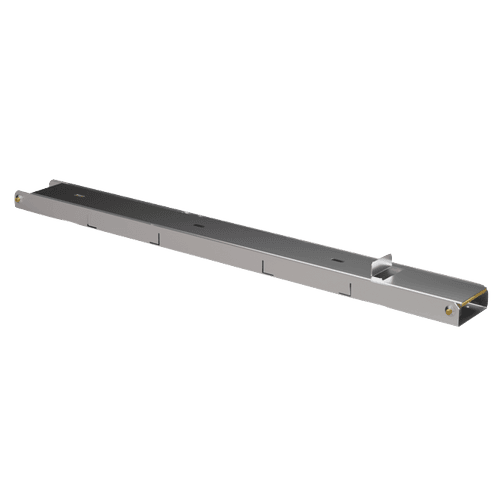

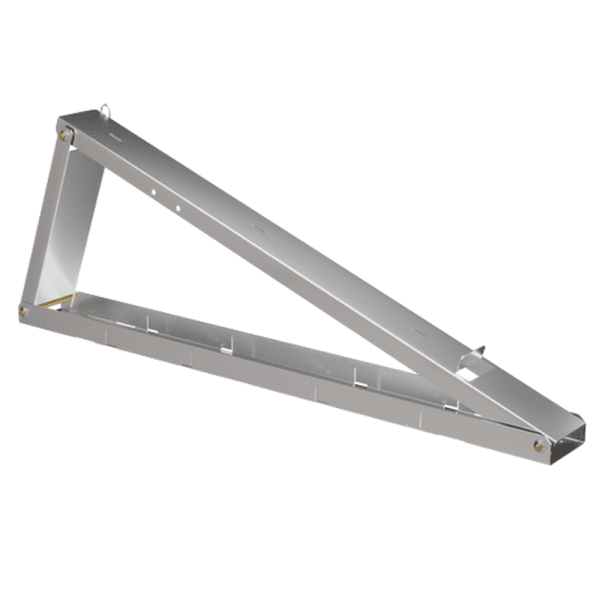

Die universelle FlatFlex-Konstruktion erlaubt unterschiedliche Neigungswinkel von 10°, 15° oder 20° und sorgt so für eine optimierte Ausrichtung zur Sonne. Das Flachdach Aufständerung Set für 2 PV Module nebeneinander kommt ohne zusätzliche Montageschienen aus und ermöglicht eine direkte Modulbefestigung mittels Mittel- und Endklemmen.

Die Befestigung erfolgt wahlweise durch Auflast (z. B. Beton-Pflastersteine) oder mechanisch. Dank der leichten Aluminiumkonstruktion ist das Set einfach zu transportieren und schnell montiert.

Lieferumfang

• 3 × FlatFlex Flachdach-Aufständerung
• 3 × FlatFlex Bautenschutz 110 × 110 mm (je 3 Stück)
• 6 × Zylinderkopfschraube 45 mm
• 4 × Endklemme schwarz
• 2 × Mittelklemme schwarz

Technische Daten

• Werkstoff: EN AW-5005 (AlMg1)
• Blechstärke: 1,5 mm
• Länge Grundschiene: 1150 mm
• Breite Grundschiene: 115 mm
• Länge Modulauflage: 900 mm
• Neigungswinkel: 10° / 15° / 20°
• Gesamtgewicht Set: ca. 6,75 kg
• Modulbefestigung: Mittel-/Endklemme mit Zylinderkopfschraube M8
• Grundfläche aufgebaut (L × B × H): ca. 366 × 120 × 50 cm

Modulhöhe je nach Neigungswinkel

• 20°: ca. 49 cm
• 15°: ca. 39 cm
• 10°: ca. 29 cm

Hinweis

Module, Wechselrichter, Kabel und Pflastersteine sind nicht Bestandteil dieses Sets. Komplettsysteme finden Sie in der Kategorie „Balkonkraftwerke“.

Die Schnittkanten der Klemmen sind unbearbeitet und nicht schwarz eloxiert.

Das Flachdach Aufständerung Set für 2 PV Module nebeneinander kann bei Bedarf durch einzelne Komponenten erweitert werden. Passende Zubehörteile finden Sie im Bereich PV Unterkonstruktion Aufständerung.

Montagehinweis

Haftungsausschluss / Sicherheitshinweise für Flachdachkomponenten:

Vor der Montage muss geprüft werden, ob das Produkt den statischen Anforderungen vor Ort entspricht. Bei Dachanlagen ist grundsätzlich die bauseitige Tragfähigkeit des Daches zu prüfen.

Anlagen dürfen nur von Personen montiert und in Betrieb genommen werden, die aufgrund ihrer fachlichen Eignung (z.B. Ausbildung oder Tätigkeit) bzw. Erfahrung die vorschriftsmäßige Durchführung gewährleisten können.

Bei Nichtbeachtung unserer Montagevorschriften und Montageanleitungen und Nichtverwendung aller Systemkomponenten sowie beim Ein- und Ausbau von Bauteilen, die nicht über uns bezogen wurden, übernehmen wir für daraus resultierende Mängel und Schäden keine Haftung.

Nationale und ortsspezifische Bauvorschriften, Normen und Umweltschutzbestimmungen sind unbedingt einzuhalten.

Arbeitsschutz- und Unfallverhütungsvorschriften, entsprechende Normen sowie Vorschriften der Berufsgenossenschaft sind einzuhalten.

Die Montageanleitungen der Modulhersteller sind zu beachten.
