Balkonkraftwerk Halterung für Balkon und Zaun – Set für 1 PV Modul

Balkonkraftwerk Halterung für Balkon und Zaun – Set für 1 PV Modul

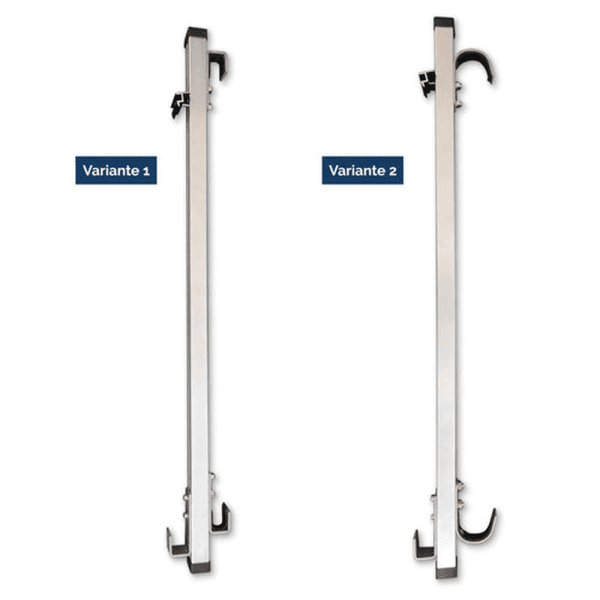

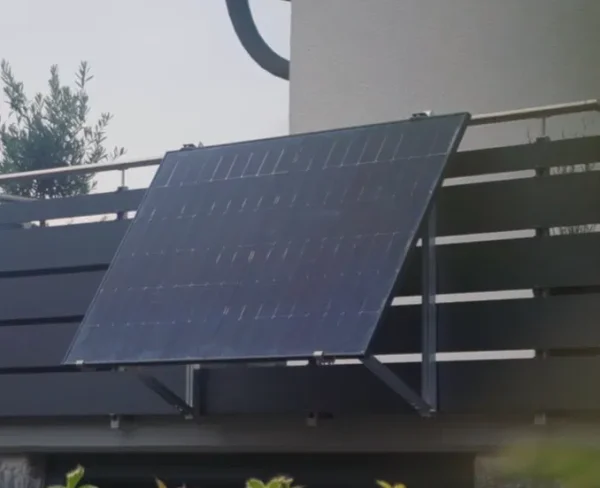

Balkonkraftwerk Halterung für Balkon und Zaun – Set für 1 PV Modul ist eine flexible Komplettlösung zur sicheren Montage eines Solarmoduls am Balkongeländer oder an Zaun-/Pfostenkonstruktionen. Die Balkonkraftwerk Halterung für Balkon und Zaun – Set für 1 PV Modul ist für PV-Module mit 30 mm Rahmenstärke ausgelegt und passt für Standard-Modulbreiten von 1134 mm (±5 mm).

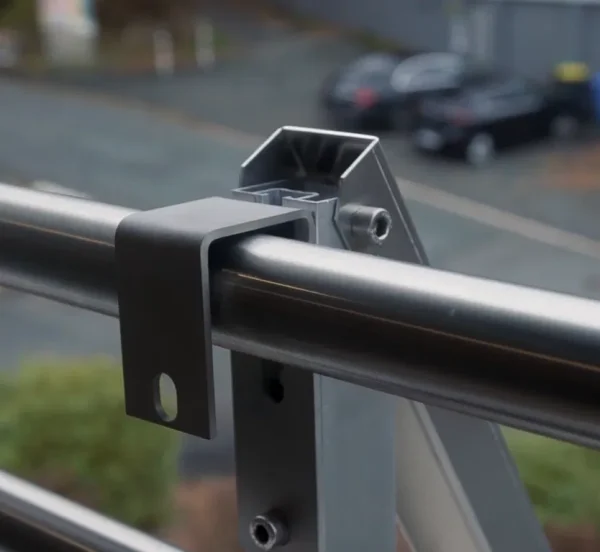

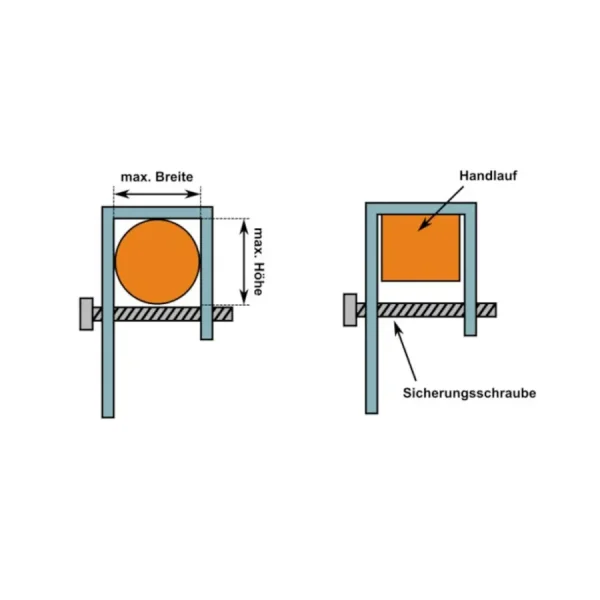

Vor der Installation prüfen Sie bitte die Befestigungsmöglichkeiten an Ihrem Geländer. Je nach Ausführung kann die Montage am Handlauf (typisch 40 mm oder 50 mm) oder an vertikalen Streben/Pfosten erfolgen. Durch die Auswahl verschiedener Befestigungs-Sets lässt sich die Balkonkraftwerk Halterung für Balkon und Zaun – Set für 1 PV Modul zuverlässig an die jeweilige Situation anpassen.

Auswahl Befestigungs-Set

• Handlauf Querstrebe bis 40 mm
• Handlauf Querstrebe bis 50 mm
• Klemmhalterung für vertikale Streben/Pfosten (Klemmbreite bis 120 mm, Klemmtiefe 6–20 mm, auch für Doppelstabmattenzaun geeignet)
• Rohrschelle für vertikale Pfosten Ø 50 mm

Lieferumfang Grundset

• 2 × Montageschiene Typ 1 – 1,2 m
• 4 × Endkappen schwarz
• 4 × EPDM Streifen
• 2 × Haken für PV-Modul
• 8 × Zylinderkopfschrauben M8 × 12 mm
• 4 × Nutenstein Typ 1
• 2 × Endklemmen schwarz
• 2 × Zylinderkopfschrauben M8 × 30 mm
• 1 × PV-Kabelclip mit Kabelbinder

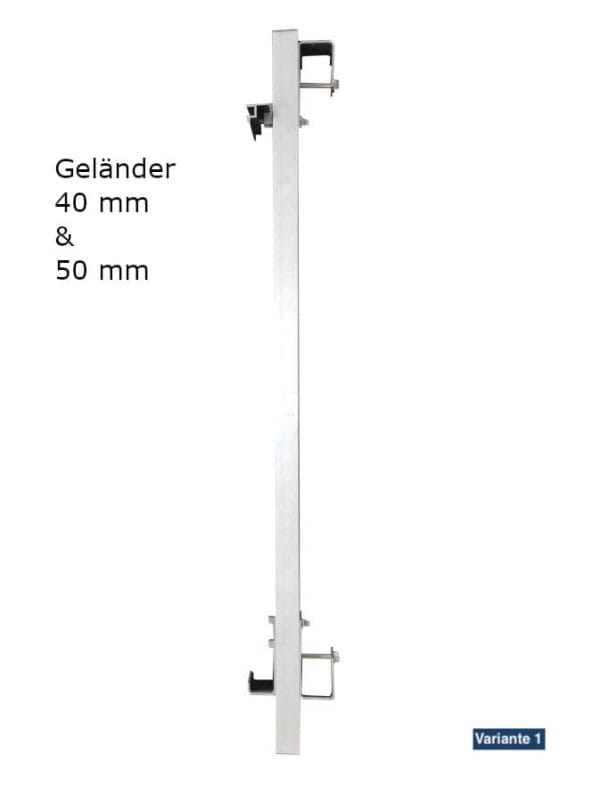

Befestigungs-Set Handlauf Querstrebe bis 40 mm

• 4 × L-Haken Geländer 40 mm mit Schutzstreifen
• 4 × Sechskantschrauben M10 × 65
• 4 × Sechskantschrauben M10 × 20
• 8 × Sperrzahnmuttern M10

Befestigungs-Set Handlauf Querstrebe bis 50 mm

• 4 × L-Haken Geländer 50 mm mit Schutzstreifen
• 4 × Sechskantschrauben M10 × 70
• 4 × Sechskantschrauben M10 × 20
• 8 × Sperrzahnmuttern M10

Set Klemmhalter

• 8 × Klemmplatte
• 8 × Zylinderkopfschraube mit Innensechskant M8 × 40
• 4 × Sechskantschrauben M10 × 20 mm
• 8 × Sperrzahnmuttern M8

Set Rohrschelle 50 mm

• 4 × Rohrschelle
• 4 × Gewindebolzen M8 × 70 mm
• 8 × große Unterlegscheiben
• 4 × Sperrzahnmuttern M8

Montageort für Wechselrichter

Der Mikrowechselrichter kann direkt am PV-Modul befestigt werden. Alternativ kann er mit einem MC4-Verlängerungskabel in der Nähe einer Schuko-Steckdose positioniert werden.

Montagehinweise

Technische und rechtliche Hinweise

Vor der Montage muss geprüft werden, ob das Produkt den statischen Anforderungen vor Ort entspricht. Bei Dachanlagen ist grundsätzlich die bauseitige Tragfähigkeit des Daches zu prüfen.

Anlagen dürfen nur von Personen montiert und in Betrieb genommen werden, die aufgrund ihrer fachlichen Eignung (z.B. Ausbildung oder Tätigkeit) bzw. Erfahrung die vorschriftsmäßige Durchführung gewährleisten können.

Nationale und ortsspezifische Bauvorschriften, Normen und Umweltschutzbestimmungen sind unbedingt einzuhalten.

Arbeitsschutz- und Unfallverhütungsvorschriften, entsprechende Normen sowie Vorschriften der Berufsgenossenschaft sind einzuhalten.

Die Montageanleitungen der Modulhersteller sind zu beachten.

Haftungsausschluss

Bei Nichtbeachtung unserer Montagevorschriften und Montageanleitungen und Nichtverwendung aller Systemkomponenten sowie beim Ein- und Ausbau von Bauteilen, die nicht über uns bezogen wurden, übernehmen wir für daraus resultierende Mängel und Schäden keine Haftung.
