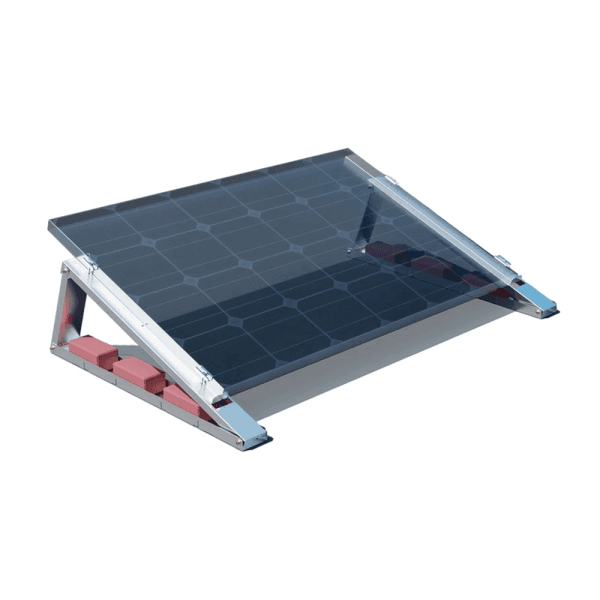

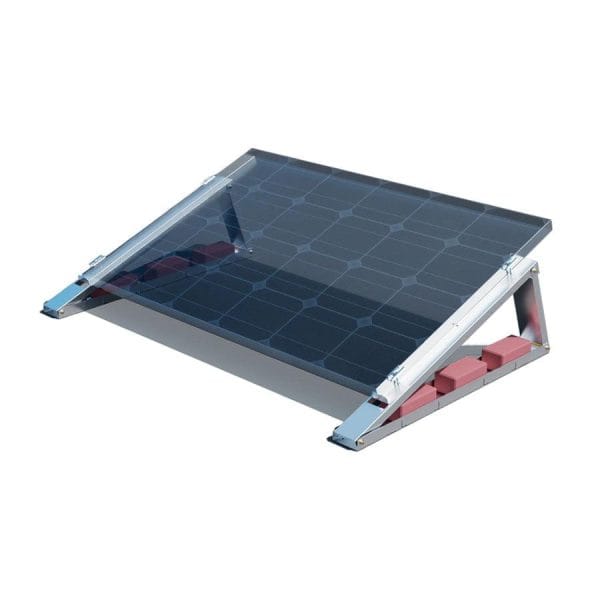

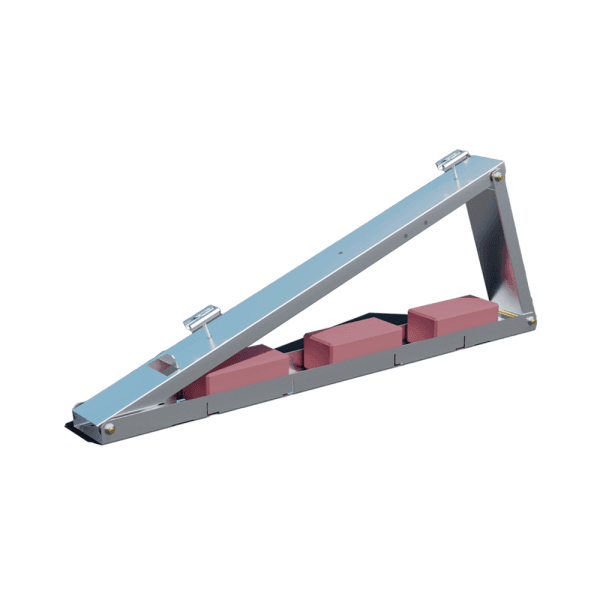

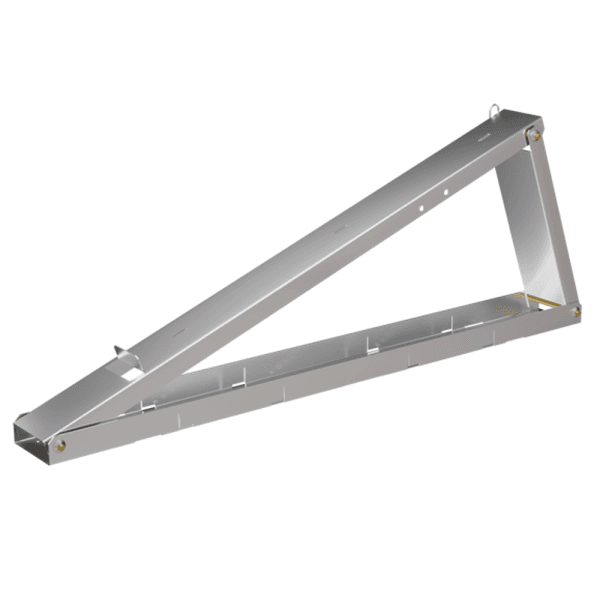

Flachdach-Aufständerung Set für 1 PV-Modul 35° Süd-Ausrichtung

Ähnliche Produkte

•

  In den Warenkorb Wunschliste

  Flachdach- Aufständerung -Set – für 4 PV-Module (nebeneinander)

  Unsere universelle Flachdach-Lösung jetzt als Set für den unkomplizierten Aufbau eines Kleinkraftwerks: Montagefreundlich, leicht & transportoptimiert, direkte Modulbefestigung ohne zusätzliche Montageschienen, unterschiedliche Neigungswinkel einstellbar (10°/15°/20°), Befestigung durch Auflast z.B. mit Hilfe von Beton-Pflastersteinen oder mechanisch. Die Module werden mit dieser Aufständerung quer montiert. Es können vier Module nebeneinander aufgebaut werden. Modulausrichtung: quer Flachdach-Aufständerung aus Aluminium mit verstellbaren Neigungswinkeln Das Set besteht aus folgenden Komponenten: 5 x Flachdach-Aufständerung „FlatFlex“ 5 x EPDM Bautenschutz „FlatFlex“, 110x110mm, 3 Stück 10 x Zylinderkopfschraube 45mm 4 x Endklemme schwarz 6 x Mittelklemme schwarz. 4 x Bohrschraube 1 x QD-Verbinder Module, Wechselrichter, Kabel und Pflastersteine sind nicht Teil dieses Sets. Sets aus Modulen und Wechselrichtern finden Sie bei uns unter „Set Kleinkraftwerke“. Die Schnittkante von den Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.

  Technische Daten:

  • Werkstoff: EN AW-5005 (AlMg1)
  • Blechstärke: 1,5 mm
  • Länge Grundschiene: 1150 mm
  • Breite Grundschiene: 115 mm
  • Länge Modulauflage: 900 mm
  • Neigungswinkel: 10°/15°/20°
  • Masse-Set: 19 kg
  • Modulbefestigung: Mittel-/ Endklemme mit Zylinderkopfschraube M8
  • Im aufgebauten Zustand Grundfläche (LxBxH): ca. 720 x 120 x 50 cm



  178,90 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
•

  In den Warenkorb Wunschliste

  Flachdach-Aufständerung Set für 4 PV-Module hintereinander

  Die Flachdach-Aufständerung ist ideal für die einfache und sichere Montage Ihrer PV Module auf dem Flachdach – die perfekte Lösung für Ihre PV Anlage oder das Balkonkraftwerk. Die Aufständerung ist aus Aluminium und wird zusammengelegt geliefert. Der Aufbau ist einfach und schnell, es werden keine zusätzlichen Montageschienen benötigt. Die PV Module werden direkt auf die Aufständerung montiert. Die Befestigung der Aufständerung erfolgt durch Auflast und kann zum Beispiel mit Beton-Pflastersteinen oder auch mechanisch erfolgen. Die Module mit einer Größe von 173 x 113 x 30 mm werden mit dieser Aufständerung quer montiert. Es können vier Module hintereinander aufgebaut werden.

  PV Montageset – Inhalt

  • 8 x Flachdach-Aufständerung
  • 8 x Bautenschutz 110x110mm, je 3 Stück
  • 16 x Zylinderkopfschraube 45mm
  • 16 x 30mm Endklemme schwarz
  • 6 x Verbindungselement (Ost-West, Süd-Süd)
  • 24 x Bohrschrauben mit Sechskantkopf und Bund

  Technische Daten

  • Neigungswinkel: 10°/15°/20°
  • Modulausrichtung: quer
  • Werkstoff: EN AW-5005 (AlMg1)
  • Blechstärke: 1,5 mm
  • Länge Grundschiene: 1150 mm
  • Breite Grundschiene: 115 mm
  • Länge Modulauflage: 900 mm
  • Gewicht des Sets: 19 kg
  • Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
  • Grundfläche aufgebaut (LxBxH): ~ 183 x 640 x 50 cm

  Verbindungselemente dienen der Verbindung der einzelnen Aufständerungen.

  290,90 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
•

  In den Warenkorb Wunschliste

  Flachdach-Aufständerung Set Black Line 2 PV-Module nebeneinander

  Flachdach-Lösung für den einfachen Aufbau der PV-Module Ihres Klein- oder Balkonkraftwerkes, leicht und für den Transport optimiert, können Sie bei Bedarf diese Aufständerung auch bei einem Umzug mitnehmen. Das System, dass die Montage der PV-Module ohne zusätzliche Montageschienen ermöglicht. Der Neigungswinkel ist einstellbar (10,15,20°). Die Befestigung erfolgt durch Auflast, zum Beispiel mithilfe von Beton-Pflasterstein, oder mechanisch. Die Module werden quer montiert, und mit dieser Aufständerung können zwei PV Module nebeneinander befestigt werden.

  PV Flachdach Montagesystem

  Flachdach Montagesystem in Black Line Ausführung für 2 PV Module mit einstellbaren Neigungswinkel (10°,15°,20°) inklusive Montage-Zubehör. Die Flachdach-Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet. Bei einer Modul-Rahmenhöhe von 35 mm empfehlen wir, die Endklemme RH 35 mm im Shop zu bestellen. Flachdach Aufständerung in Black Line Ausführung aus schwarz eloxiertem Aluminium.

  Flachdach PV Montageset – Inhalt

  • 3 x Flachdach Black Line Flachdach-Aufständerung
  • 3 x Flachdach Bautenschutz 110x110mm, je 3 Stück
  • 6 x Zylinderkopfschraube 45mm
  • 4 x 30mm Endklemme schwarz
  • 2 x Mittelklemmen schwarz

  Technische Daten

  • Neigungswinkel: 10°/15°/20°
  • Modulausrichtung: quer
  • Werkstoff: EN AW-5005 (AlMg1) schwarz eloxiert
  • Blechstärke: 1,5 mm
  • Länge Grundschiene: 1150 mm
  • Breite Grundschiene: 115 mm
  • Länge Modulauflage: 900 mm
  • Gewicht des Sets: 6,75 kg
  • Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
  • Grundfläche aufgebaut (LxBxH): ~ 366 x 120 x 50 cm

  ^{Die Schnittkante von den Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.}

  168,50 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• In Berlin abholbar

  In den Warenkorb Wunschliste

  Flachdach- Aufständerung -Set – für 2 x 2 PV-Module (hintereinander)

  Unsere FlatFlex Aufständerung ist eine universelle Flachdach-Lösung für den unkomplizierten Aufbau der PV Module bei Klein- oder Balkonkraftwerken Das Montagesystem ist leicht und für den Transport optimiert. Die Modulbefestigung erfolgt ohne zusätzliche Montageschienen. Die Befestigung erfolgt durch Auflast, zum Beispiel mithilfe von Beton-Pflastersteinen, oder mechanisch. Der Neigungswinkel kann eingestellt werden (10°, 15°, 20°). Die PV-Module werden quer montiert. Zwei Module nebeneinander in einer Reihe. Die zwei Reihen können in Ost-West Ausrichtung, oder in Südausrichtung montiert werden (siehe Produktbilder)

  Flachdach-Aufständerung Set 2×2 Inhalt

  • 6 x FlatFlex Flachdach-Aufständerung
  • 6 x FlatFlex EPDM Bautenschutz 110×110 mm, je 3 Stück
  • 12 x Zylinderkopfschraube 45mm
  • 8 x Endklemme schwarz 30mm RH
  • 4 x Mittelklemmen schwarz
  • 3 x Verbindungselement (Ost-West, Süd-Süd) zur optionalen Verbindung der Aufständerung
  • 24 x Bohrschrauben mit Sechskantkopf und Bund
  • 4 x PV-Clips mit Kabelbinder

  Module, Wechselrichter, Kabel und Pflastersteine sind nicht Teil dieses Sets. Sets aus Modulen und Wechselrichtern finden Sie bei uns unter Balkonkraftwerke.

  Technische Eigenschaften des Sets

  • Modulausrichtung: quer
  • Blechstärke: 1,5 mm
  • Länge der Grundschiene: 1150 mm
  • Breite Grundschiene: 115 mm
  • Neigungswinkel: 10°/15°/20°
  • Gewicht des Sets: 19 kg
  • Modulbefestigung: Mittel- und Endklemme mit M8 Zylinderkopfschraube
  • Grundfläche aufgebaut (LxBxH): ~ 3,60 x 2,5 x 50 cm

  228,90 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
•

  In den Warenkorb Wunschliste

  Flachdach-Aufständerung Set Black Line für 4 PV-Module nebeneinander

  Montagesystem in Black Line Ausführung für 4 PV Module nebeneinander mit einstellbaren Neigungswinkel (10°,15°,20°) inklusive Montage-Zubehör. Die Flachdach-Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet. Bei einer Modul-Rahmenhöhe von 35 mm empfehlen wir, die Endklemme RH 35 mm im Shop zu bestellen. PV Montageset – Inhalt

  • 5 x Black Line Flachdach-Aufständerung
  • 5 x Bautenschutz 110x110mm, je 3 Stück
  • 10 x Zylinderkopfschraube 45mm
  • 4 x 30mm Endklemme schwarz
  • 6 x Mittelklemme schwarz
  • 4 x Bohrschrauben
  • 1 x QD-Verbinder

  Technische Daten

  • Neigungswinkel: 10°/15°/20°
  • Modulausrichtung: quer
  • Werkstoff: EN AW-5005 (AlMg1) schwarz eloxiert
  • Blechstärke: 1,5 mm
  • Länge Grundschiene: 1150 mm
  • Breite Grundschiene: 115 mm
  • Länge Modulauflage: 900 mm
  • Gewicht des Sets: 19 kg
  • Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
  • Grundfläche aufgebaut (LxBxH): ~ 720 x 120 x 50 cm

  287,90 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
