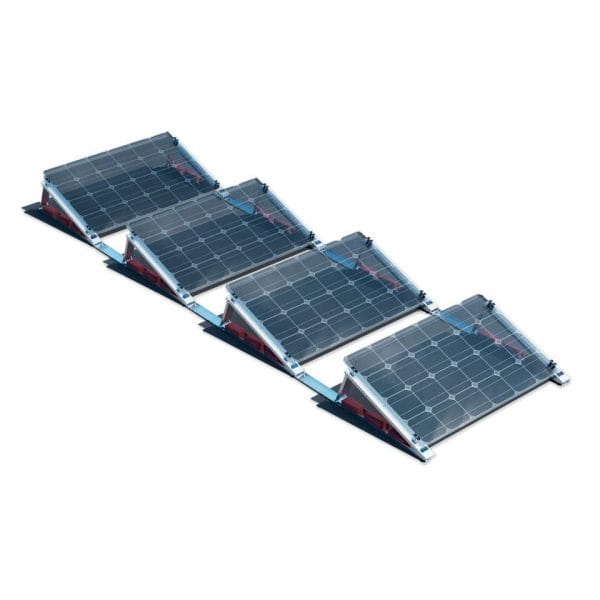

Flachdach-Aufständerung Set für 4 PV-Module hintereinander

290,90 €* 346,17 inkl. 19% MwSt. zzgl. Versandkosten

Vorrätig

Versandbereit: 2-10 Werktage

Montagesystem für 4 PV Module hintereinander mit einstellbaren Neigungswinkel (10°,15°,20°) inklusive Montage-Zubehör. Die Flachdach-Aufständerung ist für PV Module mit einer Rahmenhöhe von 30mm geeignet

SKU: 173763 Kategorie:

Die Flachdach-Aufständerung ist ideal für die einfache und sichere Montage Ihrer PV Module auf dem Flachdach – die perfekte Lösung für Ihre PV Anlage oder das Balkonkraftwerk.

Die Aufständerung ist aus Aluminium und wird zusammengelegt geliefert. Der Aufbau ist einfach und schnell, es werden keine zusätzlichen Montageschienen benötigt. Die PV Module werden direkt auf die Aufständerung montiert.

Die Befestigung der Aufständerung erfolgt durch Auflast und kann zum Beispiel mit Beton-Pflastersteinen oder auch mechanisch erfolgen.

Die Module mit einer Größe von 173 x 113 x 30 mm werden mit dieser Aufständerung quer montiert. Es können vier Module hintereinander aufgebaut werden.

PV Montageset – Inhalt

  • 8 x Flachdach-Aufständerung
  • 8 x Bautenschutz 110x110mm, je 3 Stück
  • 16 x Zylinderkopfschraube 45mm
  • 16 x 30mm Endklemme schwarz
  • 6 x Verbindungselement (Ost-West, Süd-Süd)
  • 24 x Bohrschrauben mit Sechskantkopf und Bund

Technische Daten

  • Neigungswinkel: 10°/15°/20°
  • Modulausrichtung: quer
  • Werkstoff: EN AW-5005 (AlMg1)
  • Blechstärke: 1,5 mm
  • Länge Grundschiene: 1150 mm
  • Breite Grundschiene: 115 mm
  • Länge Modulauflage: 900 mm
  • Gewicht des Sets: 19 kg
  • Modulbefestigung: Mittel-/ Endklemme mit M8 Zylinderkopfschraube
  • Grundfläche aufgebaut (LxBxH): ~ 183 x 640 x 50 cm

Verbindungselemente dienen der Verbindung der einzelnen Aufständerungen.

Zusätzliche Informationen

Gewicht 19 kg

Montagehinweise

Technische und rechtliche Hinweise

Vor der Montage muss geprüft werden, ob das Produkt den statischen Anforderungen vor Ort entspricht. Bei Dachanlagen ist grundsätzlich die bauseitige Tragfähigkeit des Daches zu prüfen.

Anlagen dürfen nur von Personen montiert und in Betrieb genommen werden, die aufgrund ihrer fachlichen Eignung (z.B. Ausbildung oder Tätigkeit) bzw. Erfahrung die vorschriftsmäßige Durchführung gewährleisten können.

Nationale und ortsspezifische Bauvorschriften, Normen und Umweltschutzbestimmungen sind unbedingt einzuhalten.

Arbeitsschutz- und Unfallverhütungsvorschriften, entsprechende Normen sowie Vorschriften der Berufsgenossenschaft sind einzuhalten.

Die Montageanleitungen der Modulhersteller sind zu beachten.

Haftungsausschluss

Bei Nichtbeachtung unserer Montagevorschriften und Montageanleitungen und Nichtverwendung aller Systemkomponenten sowie beim Ein- und Ausbau von Bauteilen, die nicht über uns bezogen wurden, übernehmen wir für daraus resultierende Mängel und Schäden keine Haftung.
