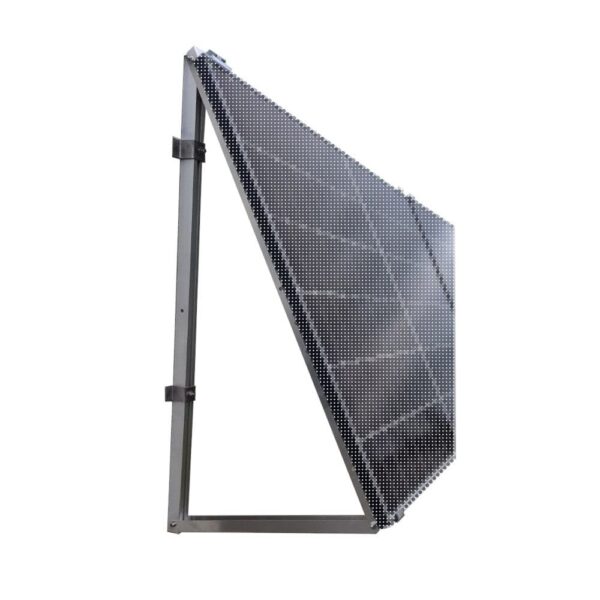

Balkonhalterung mit Verstellbarem Neigungswinkel Das Multiflex Montageset für Balkongeländer ermöglicht eine flexible und einfache Installation an Ihrem Balkon.Die Halterung besteht aus einem Hauptmodul mit einem verstellbaren Winkel, der eine Aufständerung von bis zu 60° zur Sonne erlaubt, um das PV-Modul optimal auszurichten. Zu diesem Hauptmodul bieten wir verschiedene Befestigungs-Sets an, die für die flexible Montage an Ihrem Balkongeländer erforderlich sind. Diese Befestigungs-Sets können zusätzlich im Shop bestellt werden (siehe "Befestigungen für das Geländer" – alle Varianten sind dort verlinkt).Bei den Befestigungs-Sets wird zwischen der oberen und unteren Montage am Balkongeländer unterschieden. Sie können individuell entscheiden, ob Sie die Halterung am Handlauf, an vertikalen Streben oder an Pfosten anbringen möchten.Die Balkonhalterung ist für PV-Module mit einer Standard-Breite von 1134 mm (+- 5mm) konzipiert. Die Montage des PV-Moduls erfolgt wie bei Balkongeländern üblich quer.Die Balkonhalterung besteht aus den folgenden Komponenten:

• Verstellbare Balkonhalterung
• Befestigungsmaterial für ein PV-Modul (Befestigungs-Sets am Geländer sind separat zu bestellen).
• Passend für PV-Module mit einer Standard-Breite von 1134 mm (+- 5mm).

Auswahl des Sets – Befestigung oben und unten am Balkongeländer

Überprüfen Sie im Vorfeld, wie Sie die Halterung an Ihrem Balkongeländer befestigen können. In der Regel haben Sie die Möglichkeit, die Halterung an einem Handlauf (Durchmesser ca. 40 mm / 50 mm) oder an vertikalen Streben/Pfosten zu montieren. Wählen Sie für die obere und untere Montage das passende Befestigungs-Set aus.Aktuell bieten wir folgende Befestigungs-Sets an:

1. Befestigungs-Set für Eckigen/Runden Handlauf/Querstrebe bis 40 mm
2. Befestigungs-Set für Eckigen/Runden Handlauf/Querstrebe bis 50 mm
3. Befestigungs-Set für Klemmhalter
4. Balkonkraftwerk Halbschelle Multiflex

Beispiel: Befestigungs-Set für Eckigen/Runden Handlauf/Querstrebe bis 40 mmIm Set enthalten:

• 2 L-Haken für Geländer (40 mm) mit Schutzstreifen
• 2 Zylinderkopfschrauben mit Innensechskant M8x60
• 2 Zylinderkopfschrauben mit Innensechskant M8x12
• 4 Nutensteine Typ 1 aus Aluminium

Wichtig: Für die Montage eines PV-Moduls mit dem Balkonkraftwerk Halterung Set Multiflex werden immer zwei Sets benötigt.

Montage der Balkonhalterung

1. Stellen Sie zunächst den gewünschten Neigungswinkel ein (von 0 bis maximal 30 Grad). Ein größerer Neigungswinkel kann die Effizienz Ihrer Photovoltaikanlage um bis zu 10 % erhöhen.
2. Öffnen Sie die Halterung und stellen Sie den Winkel so ein, dass die passende Lochöffnung sichtbar wird. Schrauben Sie die Halterung anschließend fest.
3. Passen Sie die Halterung an das PV-Modul an. Die Halterung ist für PV-Module mit einer Standardbreite von 1134 mm geeignet. Sollte eine Anpassung notwendig sein, können Sie die Breite des unteren Hakens mit einem 6er Inbusschlüssel verändern.
4. Montieren Sie die Befestigungs-Sets an das Hauptmodul der Halterung und wählen Sie die geeigneten Befestigungspunkte am Balkongeländer. Die Abstände zwischen den Befestigungspunkten betragen in der Regel ca. 1,3 m.
5. Befestigen Sie die Balkonhalterung am Geländer, indem Sie die L-Haken oder die Klemmplatte verwenden. Bei der Klemmplatte verschrauben Sie die Nutensteine und die Schrauben so, dass die Halterung an den vertikalen Streben des Geländers fixiert wird.
6. Wiederholen Sie den Vorgang mit der zweiten Balkonhalterung.
7. Setzen Sie das PV-Modul ein, indem Sie es auf die Haken legen und oben mit der Endklemme fixieren. Idealerweise sollten Sie hierfür zu zweit arbeiten.

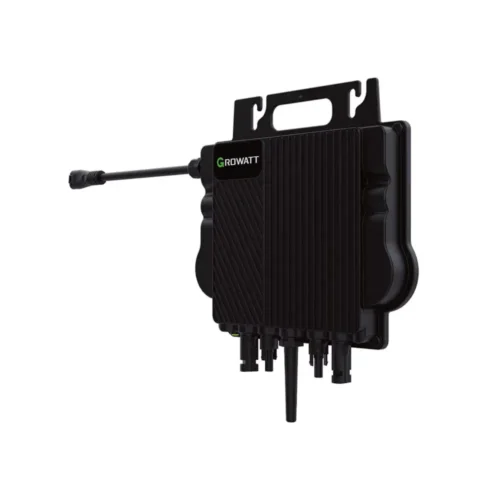

Montageort für Wechselrichter: Der Mikrowechselrichter des Balkonkraftwerks kann direkt am PV-Modul oder mittels eines MC4-Verlängerungskabels in der Nähe einer Schuko-Steckdose montiert werden.
