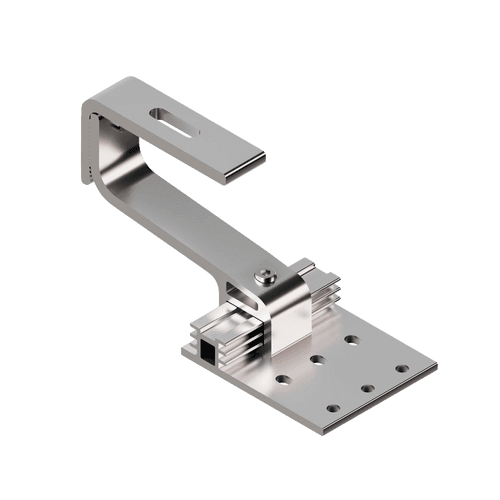

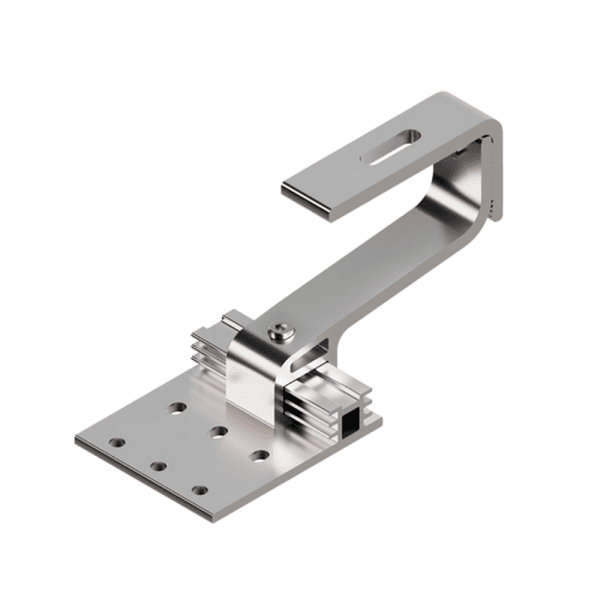

Dachhaken 3 fach verstellbar – Alu – Standard Line

Ähnliche Produkte

• In Berlin abholbar

  Wunschliste

  Stockschraube M10 mit Adapterblech

  Die Stockschrauben sind mit einer EPDM-Dichtung, 3 Sperrzahnmuttern und einem Adapterblech vormontiert.Weitere Größen an Stockschrauben finden Sie bei uns im Shop. Bitte kontaktieren Sie uns, falls Sie die passende Größe nicht finden können.

  Technische Daten

  Stockschraube M10x200 mm, mit EPDM-Dichtung und 3 Sperrzahnmuttern DIN 6923 mit Adapterblech

  • Dachart: Blech-/Wellenprofil
  • Material: A2 Edelstahl
  • Durchmesser: M10
  • Länge: 200mm, 250mm, 300mm
  • Adapterblech: 80x30x5 mm
  • Adapterblech Langloch: 10×30 mm
  • Adapterblech Rundloch: ⌀ 11 mm

  Montagehinweis

  Die Montageschiene wird oberhalb der Stockschraube mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt. Alle unsere Montageschienen-Varianten können mit der Stockschraube montiert werden.

  1,98 €* – 2,49 €
•

  Wunschliste

  Dachhaken Standard, 3-fach-verstellbar (A2 1.4301)

  Der Standard-Dachhaken, 3-fach-verstellbar in der Edelstahlgüte 1.4301 ist in einer Stärke von 5 mm gefertigt.Durch die 3-fache Verstellmöglichkeit, lässt sich der Dachhaken flexibel einsetzen. Der Haken kann an der Grundplatte an drei verschiedenen Punkten befestigt werden. Die Bügelhöhe und die Höhe des oberen Winkels können je nach Bedarf individuell eingestellt werden.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten). Alternativ kann der Dachhaken auch in der Edelstahlgüte 1.4016 über unseren Shop bestellt werden. Diese Edelstahlgüte ist aufgrund der geringeren Korrosionsbeständigkeit (Klasse I) etwas preiswerter. Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach “EN 1090-1: 2009+A1:2011” (CE-Kennzeichnungsmethode), “EN 1090-2:2018” (Schweißzertifizierung) und “ISO 9001” (Qualiätsmanagementsystem) zertifiziert sind. Auf Anfrage können wir weitere Dachhaken-Varianten zur Verfügung stellen – kontaktieren Sie uns.Dachhaken-Kategorie: Standard Dachart: Schrägdach/ Steildach ab ca. 20° Dachneigung Ziegeltyp: Formziegel, Dachpfannen, -steine Oberer Winkel: 30×5 mm, 1.4301 Mittelteil: 30×5 mm, 1.4301 Steglänge innen (Mittelteil): 112 mm Grundplatte: 55x140x5 mm, 1.4301 Lochgröße: ⌀ 9 mm Bügelhöhe verstellbar: 40-50 mm Gesamthöhe verstellbar: 115-153 Gesamtlänge: 172 mm Gewicht: 0,79 kg

  Montagehinweis:

  Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 M8 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind M8x80 mm, M8x100 mm, M8x120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Passendes Zubehör zur Montage finden Sie bei uns im Shop.

  6,30 €* 7,50 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Dachhaken geschweißt, höhenverstellbar (A2 1.4016), MT120

  Der Mittellast-Dachhaken, geschweißt und höhenverstellbar ist in der Edelstahlgüte 1.4016 gefertigt. Das Mittelteil (120 mm) ist in einer Materialstärke von 6 mm gefertigt.Durch die Höhenverstellung des oberen Winkels lässt sich der Dachhaken flexibel einsetzen.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten, bei geringem bis keinem Salz- oder Säuregehalt in der Luft, eingesetzt.Alternativ kann der Dachhaken auch in der Edelstahlgüte 1.4301 über unseren Shop bestellt werden. Diese Edelstahlgüte ist aufgrund der höheren Korrosionsbeständigkeit (Klasse II) etwas preisintensiver.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.Mittellast-Dachhaken, geschweißt und höhenverstellbar in der Edelstahlgüte 1.4016, Rostfrei mit guter Korrosionsbeständigkeit. Dachhaken-Kategorie: Mittellast Dachart: Schrägdach/ Steildach ab ca. 20° DachneigungZiegeltyp: Formziegel, Dachpfannen, -steine Lattung: 32 mm Oberer Winkel: 30×5 mm, 1.4016Mittelteil: 30×6 mm, 1.4016Steglänge innen (Mittelteil): 114 mm Grundplatte: 60x150x5 mm, 1.4016Lochgröße: ⌀ 9 mm Bügelhöhe: 45 mm Gesamthöhe verstellbar: 110-130 Gesamtlänge: 171 mm Gewicht: 0,74 kg

  Montagehinweise

  Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben 8mm (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.

  7,10 €* 8,45 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Trapezklemme (A2 1.4301)

  Klemme als Verbindungselement zwischen Blechdach und Schienensystem zur Montage auf Dachflächen mit Trapezblecheindeckung.Die Trapezklemme wird mit einer bereits befestigten EPDM-Dichtung geliefert. Diese befindet sich auf den Innenseiten der Klemme.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.

  • Dachart: Blechprofil, Trapez
  • Material: A2 Edelstahl 1.4301
  • Gewicht: 0,300 kg

  Montagehinweis

  Die Montage am Trapezblech erfolgt über 4x Selbstschneidende Blechschrauben mit Dichtring. Entsprechende Blechschrauben mit ETA-Zulassung finden Sie bei uns im Shop.Befestigung Montageschiene Die Montageschiene wird auf dem Winkel der Trapezklemme mit einer Hammerkopfschraube M10 oder einer Sechskantschraube M10 jeweils in Kombination mit einer Sechskant-Sperrzahnmutter M10 befestigt.

  4,50 €* 5,36 €inkl. 19% MwSt. zzgl. Versandkosten
• In Berlin abholbar

  Wunschliste

  Diagonalstrebe für Flachdach Aufständerung, verstellbar

  Verstellbare Diagonalstrebe zur Aussteifung von Flachdach-PV-Installationen, passend zur Aufständerung „FlatFlex“.Die Strebe ist teleskopierbar und kann zwischen 1300-2000mm an die jeweilige Modullänge angepasst werden.Wir empfehlen bei Flachdach Aufständerung ab 3 PV-Module mindesten ein Diagonalstrebe.Ab mehrere PV-Module in einer Reihe empfehlen wir an jeden dritten PV-Modul ein Diagonalstrebe zu installieren, um zusätzlich Stabilität zu gewährleisten.

  Montagehinweis

  Eine Diagonalstrebe besteht aus zwei Teilen: Das Ende der ersten QD-Schiene wird mit dem oberen Bolzen einer Aufständerung und das Ende der zweiten QD-Schiene mit dem unteren Bolzen der benachbarten Aufständerung verbunden. Zur Befestigung am unteren Bolzen muss die verschraubte Stoppmutter zunächst gelöst und anschließend wieder verschraubt werden.Bevor die Diagonalstrebe miteinander verschraubt werden, müssen die Aufständerung und das PV-Modul ausgerichtet und befestigt werden. Mit den mitgelieferten Bohrschrauben werden die beiden Schienen verbunden, sodass die beiden benachbarten Aufständerung diagonal verbunden sind. Hierzu müssen die Laschen an den Enden leicht zurechtgebogen werden

  8,40 €* 10,00 €inkl. 19% MwSt. zzgl. Versandkosten
