Name: SL Rack Trapez 3, 11205-03
Brand: SL Rack
SKU: 11205-03
Availability: InStock

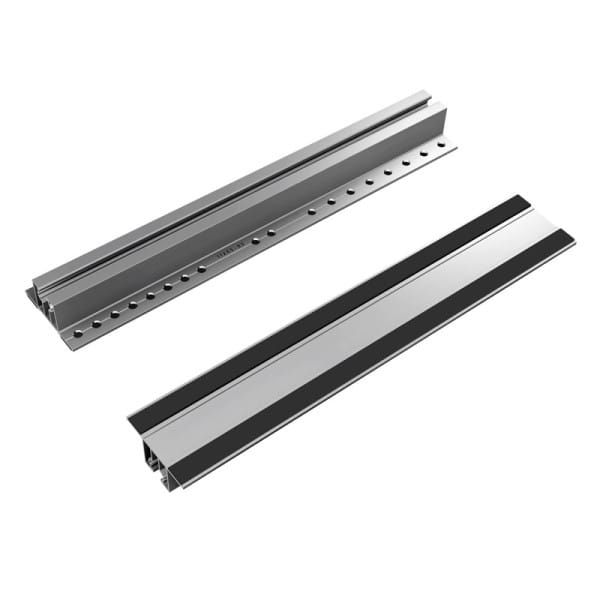

SL Rack Trapez 3, 11205-03

Die 370 mm lange Befestigungsschiene kann sich über mehrere Hochsicken erstrecken. Für die vertikale Modulmontage; horizontale Montage durch Ergänzung des Unterlegblechs (Art.-Nr. 91701-00) möglich. Mit Kreuzverbinder kombinierbar für den Einsatz mit RAILs

Technische Daten
Anwendungsbereich:	Schrägdach
Herstellernummer:	11205-03
Gewicht:	0,302 kg
Werkstoff:	Aluminium, EPDM-Gummi

Weitere Details entnehmen Sie bitte dem Datenblatt.

Zusätzliche Information

Gewicht	0,4 kg
Komponententyp	SL Rack Trapez 1 – 5
System	SL Rack Schrägdachsysteme

Datenblätter:

SL Rack Trapez 3 Produktblatt DE.pdf

Nur eingeloggte Kunden, die dieses Produkt gekauft haben, können eine Bewertung abgeben.

Bewertungen

Keine Bewertungen bisher
