Name: SL Rack Bitu-Pad, 23201-03
Brand: SL Rack
SKU: 23201-03
Availability: InStock

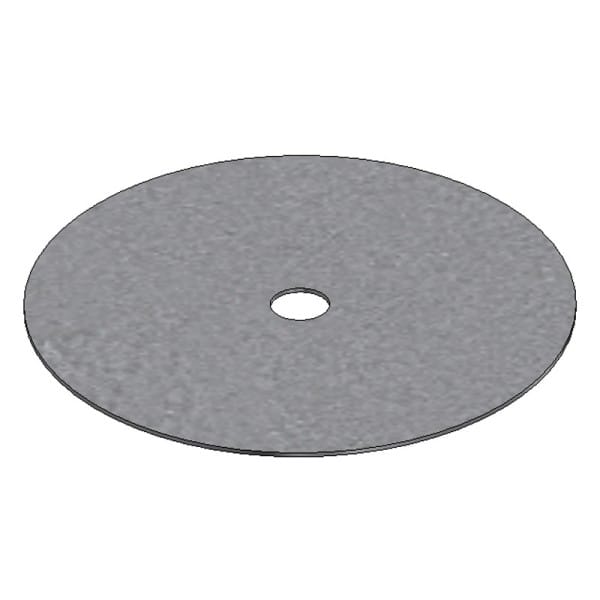

Bitu-Pad – Optimale Dichtung für Bitumen- (Schindel) Dächer

Das Bitu-Pad ist die ideale Ergänzung zur Dichtplatte und sorgt für eine perfekte Abdichtung bei Bitumen- (Schindel) Dächern. Durch die selbstklebende Rückseite lässt sich das Bitu-Pad schnell und einfach anbringen.

Produktvorteile:

Selbstklebend für schnelle Installation
Perfekte Abdichtung für Bitumen- und Schindeldächer
Verhindert Feuchtigkeitseintritt und schützt Ihr Dach
Witterungsbeständig und langlebig

Verstärken Sie die Dichtung Ihres Daches mit dem Bitu-Pad für eine zuverlässige, langfristige Lösung.

Technische Daten
Anwendungsbereich:	Schrägdach, Flachdach
Herstellernummer:	23201-03
Gewicht:	0,021 kg
Werkstoff:	Bitumen

Weitere Details entnehmen Sie bitte dem Datenblatt.

Zusätzliche Information

Gewicht	0,021 kg
System	SL Rack Schrägdachsysteme
Komponententyp	SL Rack Sonderbefestiger

Datenblätter

Datenblatt SL Rack SL Stockschraubenset

Nur eingeloggte Kunden, die dieses Produkt gekauft haben, können eine Bewertung abgeben.

Bewertungen

Keine Bewertungen bisher

Ähnliche Produkte

In Berlin abholbar

Adapterblech für Stockschrauben aus Edelstahl

Zur Anbindung der Montageschiene an die Stockschraube Geeignet für Stockschraube, 200mm und Stockschraube, 300mm Besonders witterungsbeständig durch den Einsatz hochwertigen Edelstahls der Güte 1.4301Material: A2 Edelstahl Güte: 1.4301 Gewicht: ca. 0,07 kg Länge: 80 mm Breite: 30 mm Höhe: 5mm Bohrung: Rundloch: 13mm / Langloch: 30mm x 11mm ODER Rundloch: 11mm / Langloch: 30mm x 11mm

Montagehinweise

Adapterblech wird zwischen zwei Sperrzahnmuttern M10 an der Stockschraube befestigt.

0,80 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten

In Berlin abholbar

Mittelklemme mit Haken-System (silber)

Die Mittelklemme befestigt die PV-Module an der Montageschiene mit Hilfe einer Zylinderkopfschraube M8 und Nutenstein bzw. Klick-Klemme mit Vierkantmutter. Die Mittelklemme ist für alle unsere Schienentypen verwendbar.Die Klemme mit Klick-System ist nur für Schienentyp 1 & 2 , sowie die Kurzschiene Trapezblech verwendbar.

Technische Daten

Material: Aluminium EN AW-6060 T66
Stärke: 3 mm
Klemmlänge: 70 mm
Modulabstand: 20 mm
Oberfläche: siebler (unbehandelt)
Für PV-Modul Rahmenhöhe von 28 mm kann die 30 mm RH Mittelklemme verwendet werden.

Montagehinweis

Befestigung an der Montageschiene (nur Schienentyp 1/ 2/ 3): Klick-Klemme & Vierkantmutter, Zylinderkopfschraube M8

1,35 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten

In Berlin abholbar

Diagonalstrebe für Flachdach Aufständerung, verstellbar

Verstellbare Diagonalstrebe zur Aussteifung von Flachdach-PV-Installationen, passend zur Aufständerung „FlatFlex“.Die Strebe ist teleskopierbar und kann zwischen 1300-2000mm an die jeweilige Modullänge angepasst werden.Wir empfehlen bei Flachdach Aufständerung ab 3 PV-Module mindesten ein Diagonalstrebe.Ab mehrere PV-Module in einer Reihe empfehlen wir an jeden dritten PV-Modul ein Diagonalstrebe zu installieren, um zusätzlich Stabilität zu gewährleisten.

Montagehinweis

Eine Diagonalstrebe besteht aus zwei Teilen: Das Ende der ersten QD-Schiene wird mit dem oberen Bolzen einer Aufständerung und das Ende der zweiten QD-Schiene mit dem unteren Bolzen der benachbarten Aufständerung verbunden. Zur Befestigung am unteren Bolzen muss die verschraubte Stoppmutter zunächst gelöst und anschließend wieder verschraubt werden.Bevor die Diagonalstrebe miteinander verschraubt werden, müssen die Aufständerung und das PV-Modul ausgerichtet und befestigt werden. Mit den mitgelieferten Bohrschrauben werden die beiden Schienen verbunden, sodass die beiden benachbarten Aufständerung diagonal verbunden sind. Hierzu müssen die Laschen an den Enden leicht zurechtgebogen werden

8,40 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten

In Berlin abholbar

Dachhaken Aluminium 3-fach verstellbar Power Hook SL

Sparen Sie Zeit bei der Montage mit unserem neuen Power Line Montagesystem. Der PV Dachhaken Power Hook und die Power Line Montageschiene ermöglichen eine vereinfachte Montage der PV Module.

Power Hook SL 3-fach verstellbar aus Aluminium

Durch die 3-fache Verstellmöglichkeit lässt sich unser Alu-Dachhaken flexibel einsetzen.Der Haken kann an der Grundplatte in drei unterschiedlichen Höhen befestigt werden und ist stufenlos horizontal verschiebbar. Ebenso kann die Höhe des oberen Winkels je nach Bedarf individuell eingestellt werden.

Sie sparen wertvolle Montagezeit auf dem Dach!

Die Montageschiene wird mithilfe des zugehörigen Schienenadapters auf dem Dachhaken befestigt. Die Verstellung und Befestigung erfolgt stets von oben mit nur einem Werkzeug – daher ist die Montage im Vergleich zu herkömmlichen Dachhaken deutlich effizienter.

Dachhaken-Kategorie: Standard
Dachart: Schrägdach und Steildach ab 20° Dachneigung
Ziegeltyp: Formziegel, Dachpfannen, Dachsteine
Fußbohrungsdurchmesser: 8,5 mm
Werkstoff: Aluminium
Grundplatte Länge: 100 mm
Grundplatte Breite: 123,9 mm
Höhenverstellbare: 41 – 56 mm
Erforderliche Anzahl Holzschrauben: 3 Stück
Werkstoffnummer: Aluminium, EN-AW-6063 T66
Geringes Gewicht von 0,680 kg

HINWEIS: Bitte verwenden Sie für den Power Hook ausschließlich unsere zugehörige Montageschiene Power Line.Zugehörige Datenblätter und Montagehinweise finden Sie auf der Artikelseite.

Power Line Dachhaken und Montageschiene

6,90 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten

In Berlin abholbar

Montageschiene T2 in schwarz – (1,6mm)

PV Montageschiene Typ 2 – Standard (1,6mm) – schwarz eloxiert – Aluminiumprofil in 40x40mm mit einer Stärke von 1,6mm und einem Gewicht von 0,966 kg/m.Einzelne Stücke der Schiene können mit unseren Schienenverbindern verbunden werden.Die Montageschiene Typ 2 kann einfach/ waagerecht oder im Kreuzverbund montiert werdenZugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Montageschiene Typ 2 ist im Shop in diversen Längen verfügbar.

Technische Daten

Längen: 1,20m - 6,00m
Stärke: 1,6 mm
Gewicht/m: 0,966 kg
Höhe x Breite: 40 x 40 mm
Unterer Kanal: Montage am Dach (M10)
Oberer Kanal: Montage PV-Modul (M8)
Montageart: Einfach / Kreuzverbund
Material: Aluminium EN AW-6060 T66

Montagehinweis

Befestigung am Dach (unterer Kanal M10): Variante 1: Hammerkopfschraube (Standard) M10 & Sperrzahnmutter M10. Die Hammerkopfschraube kann an beliebiger Stelle in den unteren Kanal eingefädelt werden. Variante 2: Sechskantschraube M10 & Sperrzahnmutter M10. Die Sechskantschraube muss vorab seitlich in den Schienenkanal eingeführt werden.Befestigung Modulklemme/PV-Modul (oberer Kanal M8): Variante 1: Modulklemme mit Nutenstein (Standard) & Zylinderkopfschraube M8 Variante 2: Modulklemme mit Klick-System (vormontiert mit Zylinderkopfschraube M8)Schienenverbinder: Einzelne Stücke der Schiene können mit unseren Schienenverbindern verbunden werden. Für die Montageschiene Typ 1 – Standard können folgende Verbinder verwendet werden: Schienenverbinder Typ 1 (Standardverbinder), Typ 2 oder Typ 3.Kreuzschienenverbund: Variante 1: Die Montageschiene Typ 2 kann für sich im Kreuzschienensystem montiert werden. Als Kreuzschienenverbinder wird die Verbindungsplatte (Kreuzschienenverbinder Typ 1) verwendet. Variante 2:Für einen optischen Abschluss können an den Enden der Schienen unsere Endkappen 40x40mm befestigt werden.

10,30 €* – 48,60 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
