Montageset – Schrägdach/Ziegeldach – für 2 x PV-Module (hochkant, nebeneinander)

Montageset Schrägdach Ziegeldach für 2 PV Module hochkant

Dieses Set bietet Ihnen eine zuverlässige und montagefreundliche Lösung zur Befestigung von zwei PV-Modulen in Hochkant-Ausrichtung auf einem klassischen Ziegeldach. Durch die kompakten Montageschienen und verstellbaren Dachhaken ist der Aufbau unkompliziert und ideal für Kleinkraftwerke geeignet.

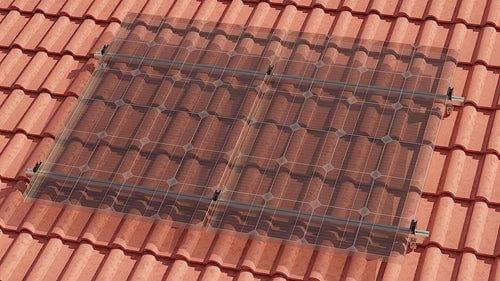

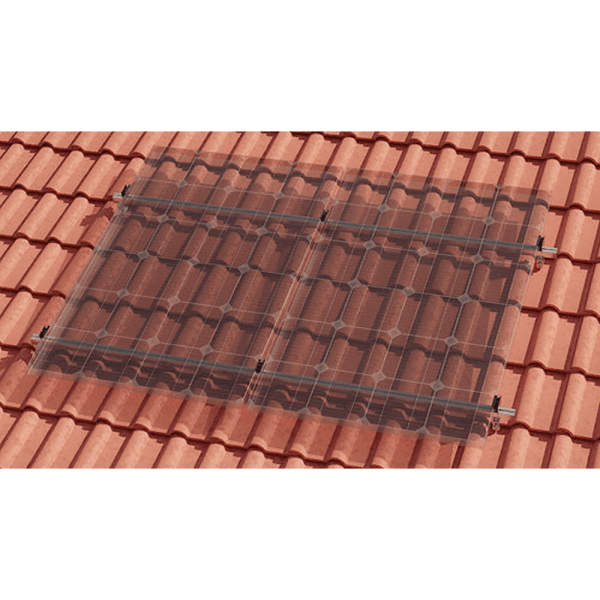

Die PV-Module werden hochkant nebeneinander montiert, wobei das Montageset Schrägdach Ziegeldach für 2 PV Module hochkant alle erforderlichen Komponenten enthält – von Dachhaken über Schienen bis zu den passenden Klemmen.

Lieferumfang

• 6 × Mittellast-Dachhaken, 3-fach verstellbar

• 12 × Tellerkopfschrauben M8 × 100 mm

• 4 × Montageschiene Typ-2 Duro, Länge 1200 mm

• 6 × Hammerkopfschrauben M10

• 6 × Sechskantsperrzahnmutter M10

• 2 × Hammerkopfschrauben M8

• 2 × Sechskantsperrzahnmutter M8

• 4 × Endklemme (Klick-System)

• 2 × Mittelklemme (Klick-System)

• 4 × Schienenverbinder Typ-1 Standard

• 4 × Endkappen schwarz

Technische Informationen

• Modulausrichtung: Hochkant

• Anwendungsbereich: Schrägdach mit Ziegeldeckung

• Befestigung: Direkt im Sparren, Montage der Schiene über Hammerkopfschraube

• Montagesystem: Klick-System für schnelle Modulbefestigung

Montagehinweis:

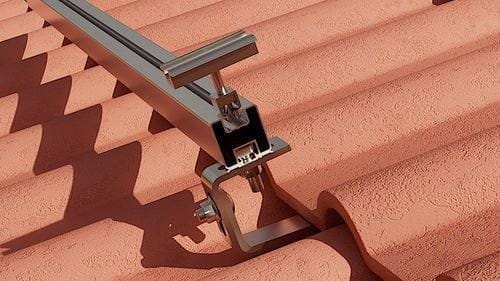

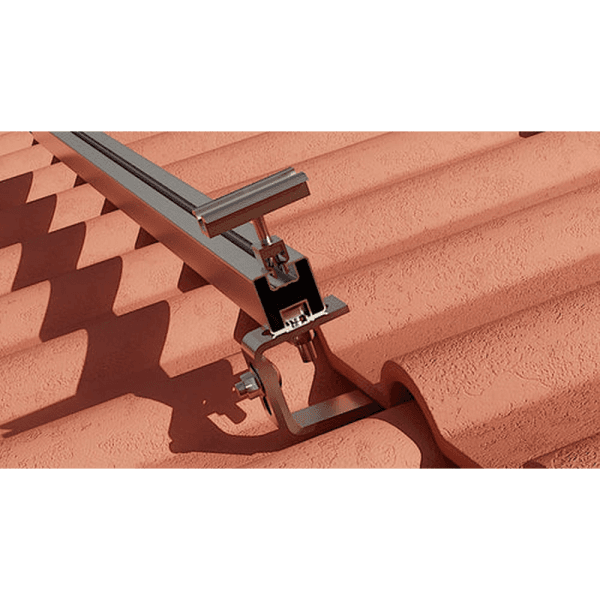

Ziegel an der gewünschten Stelle entnehmen, Dachhaken im Sparren verschrauben, Ziegel wieder einsetzen. Montageschiene mit Hammerkopfschrauben befestigen. Anschließend werden die PV-Module mit Mittel- und Endklemmen montiert.

Hinweis:

Module, Wechselrichter und Kabel sind nicht Teil dieses Sets. Komplettsysteme finden Sie unter „Set Kleinkraftwerke“.
