Flachdach-Aufständerung Set Black Line 2 PV-Module nebeneinander

Flachdach Aufständerung Set Black Line 2 PV Module nebeneinander

Diese Flachdach-Lösung eignet sich ideal für den einfachen Aufbau der PV-Module Ihres Klein- oder Balkonkraftwerks. Dank ihres leichten und transportoptimierten Designs kann das System bei Bedarf problemlos demontiert und bei einem Umzug mitgenommen werden.

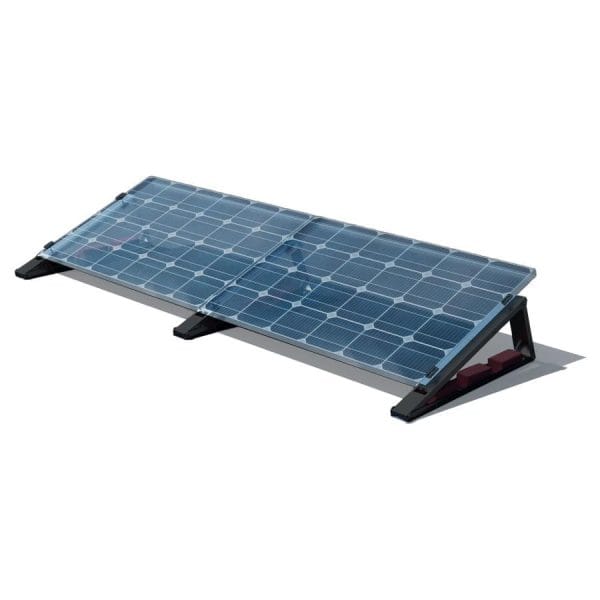

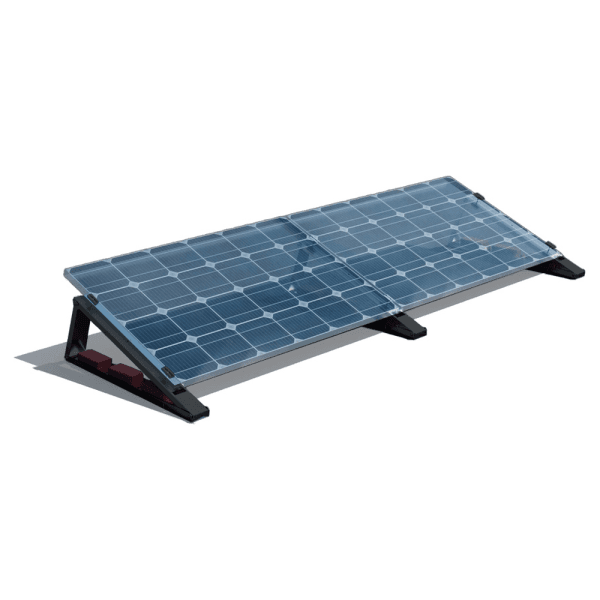

Das System ermöglicht die direkte Montage der PV-Module ohne zusätzliche Montageschienen. Der Neigungswinkel ist flexibel einstellbar (10°, 15°, 20°). Die Befestigung erfolgt entweder durch Auflast – z. B. mit Beton-Pflastersteinen – oder mechanisch. Die Module werden quer montiert. Mit dem Flachdach Aufständerung Set Black Line 2 PV Module nebeneinander lassen sich zwei Module nebeneinander installieren.

PV Flachdach Montagesystem

• Black Line Ausführung für 2 PV-Module nebeneinander

• Inklusive Montagezubehör

• Geeignet für Modulrahmenhöhe von 30 mm

• Für 35 mm Modulrahmen bitte passende Endklemmen RH 35 mm im Shop bestellen

• Aus schwarz eloxiertem Aluminium

Lieferumfang

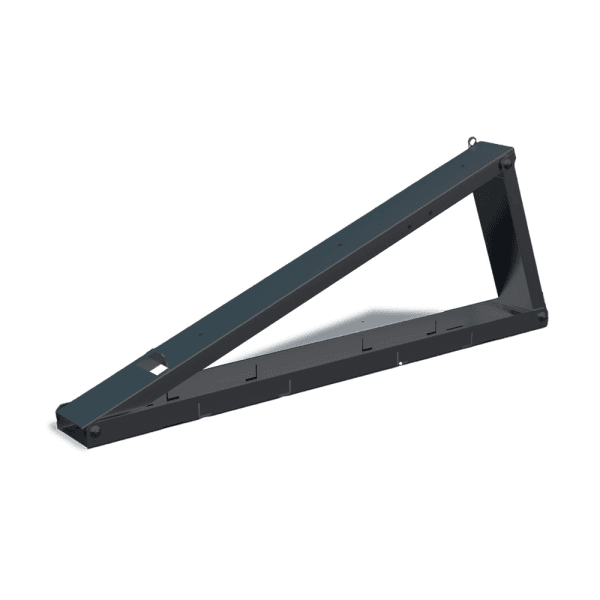

• 3 × Flachdach Black Line Flachdach-Aufständerung

• 3 × Bautenschutz (110 × 110 mm), je 3 Stück

• 6 × Zylinderkopfschraube 45 mm

• 4 × Endklemme 30 mm, schwarz

• 2 × Mittelklemme, schwarz

Technische Daten

• Neigungswinkel: 10° / 15° / 20°

• Modulausrichtung: quer

• Werkstoff: EN AW-5005 (AlMg1), schwarz eloxiert

• Blechstärke: 1,5 mm

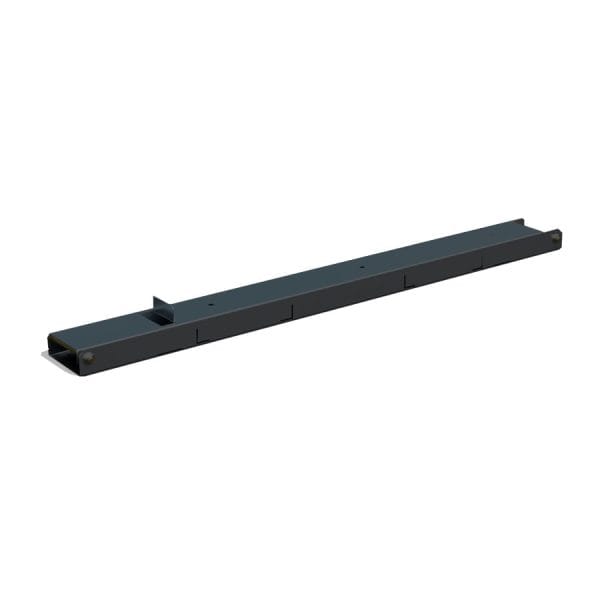

• Länge Grundschiene: 1150 mm

• Breite Grundschiene: 115 mm

• Länge Modulauflage: 900 mm

• Gewicht: 6,75 kg

• Modulbefestigung: Mittel- und Endklemmen mit M8-Zylinderkopfschrauben

• Grundfläche aufgebaut (L×B×H): ca. 366 × 120 × 50 cm

Hinweis: Die Schnittkanten der Klemmen sind unbearbeitet und nicht schwarz eloxiert.

Montagehinweis

Technische und rechtliche Hinweise

Vor der Montage muss geprüft werden, ob das Produkt den statischen Anforderungen vor Ort entspricht. Bei Dachanlagen ist grundsätzlich die bauseitige Tragfähigkeit des Daches zu prüfen.

Anlagen dürfen nur von Personen montiert und in Betrieb genommen werden, die aufgrund ihrer fachlichen Eignung (z.B. Ausbildung oder Tätigkeit) bzw. Erfahrung die vorschriftsmäßige Durchführung gewährleisten können.

Nationale und ortsspezifische Bauvorschriften, Normen und Umweltschutzbestimmungen sind unbedingt einzuhalten.

Arbeitsschutz- und Unfallverhütungsvorschriften, entsprechende Normen sowie Vorschriften der Berufsgenossenschaft sind einzuhalten.

Die Montageanleitungen der Modulhersteller sind zu beachten.

Haftungsausschluss

Bei Nichtbeachtung unserer Montagevorschriften und Montageanleitungen und Nichtverwendung aller Systemkomponenten sowie beim Ein- und Ausbau von Bauteilen, die nicht über uns bezogen wurden, übernehmen wir für daraus resultierende Mängel und Schäden keine Haftung.

Die vormontierte Aufständerung wird mit Hilfe einem Gewindebolzen M10 oder eines Stahlbolzens im gewünschten Neigungswinkel aufgestellt und mit Stoppmutter oder Federsplint in der Position verriegelt.

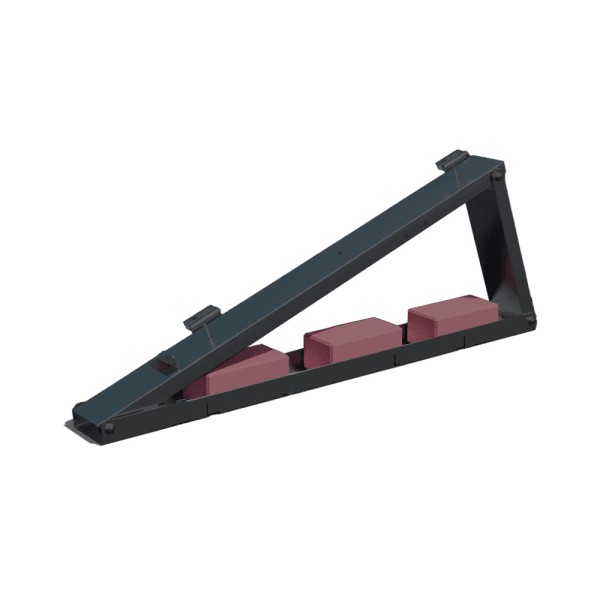

Die Auflast (Beton-Pflastersteine 200x100x100mm) wird direkt in der unteren Schiene eingelegt.

Passende EPDM-Abschnitte sind im Set inbegriffen. Diese können optional – je nach Untergrund – unter der Flachdach-Aufständerung angebracht werden.

Die PV-Modulklemmen werden Zylinderkopfschrauben M8 in den eingebrachten Gewinden befestigt.
