Dachhaken Aluminium 3-fach verstellbar Power Hook SL 160mm

8,24 €* 9,81 inkl. 19% MwSt. zzgl. Versandkosten

Vorrätig

Lieferzeit: 2-7 Werktage

Durch die 3-fache Verstellmöglichkeit lässt sich unser Alu-Dachhaken flexibel einsetzen.

Der Haken kann an der Grundplatte in drei unterschiedlichen Höhen befestigt werden und ist stufenlos horizontal verschiebbar. Ebenso kann die Höhe des oberen Winkels je nach Bedarf individuell eingestellt werden.

Sparen Sie Zeit bei der Montage mit unserem neuen Power Line Montagesystem. Der PV Dachhaken Power Hook und die Power Line Montageschiene ermöglichen eine vereinfachte Montage der PV Module.

Power Hook SL 3-fach verstellbar aus Aluminium

Durch die 3-fache Verstellmöglichkeit lässt sich unser Alu-Dachhaken flexibel einsetzen.

Der Haken kann an der Grundplatte in drei unterschiedlichen Höhen befestigt werden und ist stufenlos horizontal verschiebbar. Ebenso kann die Höhe des oberen Winkels je nach Bedarf individuell eingestellt werden.

Sie sparen wertvolle Montagezeit auf dem Dach!

Die Montageschiene wird mithilfe des zugehörigen Schienenadapters auf dem Dachhaken befestigt. Die Verstellung und Befestigung erfolgt stets von oben mit nur einem Werkzeug – daher ist die Montage im Vergleich zu herkömmlichen Dachhaken deutlich effizienter.

  • Material: Aluminium EN-AW-6063 T66
  • Dachhaken-Kategorie: Standard; Mittellast
  • Dachart: Schrägdach und Steildach ab 20° Dachneigung
  • Ziegeltyp: Formziegel, Dachpfannen, Dachsteine
  • Höhenverstellbarkeit Mittelteil: 15 mm
  • Höhenverstellbarkeit oberer Winkel: 30 mm
  • Seitliche Verstellbarkeit: 32,5 mm nach links & rechts (ges. 65 mm)
  • Maße Fußbohrungen: Ø 8,5 mm
  • Erforderliche Anzahl Holzschrauben: 2 Stück
  • Gewicht: 0,730 kg

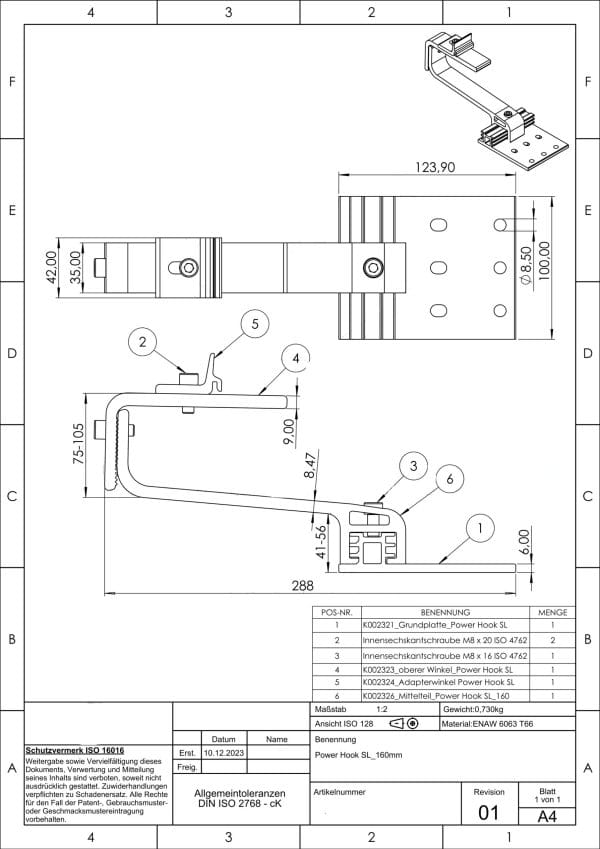

  • Maße Grundplatte (L x B x H): 123,9 x 100 x 6 mm
  • Gesamtmaße (L x B): 288 x 100 mm
  • Steglänge: 160 mm

HINWEIS: Bitte verwenden Sie für den Power Hook SL 160mm ausschließlich unsere zugehörige Montageschiene Power Line.

Zugehörige Datenblätter und Montagehinweise finden Sie auf der Artikelseite.

Zusätzliche Informationen

Gewicht 0,73 kg
Dachhaken Typ

Material

Datenblätter

Montagehinweis

Um den Dachhaken zu installieren, werden mindestens 2 Tellerkopfschrauben A2 8/10 (abhängig von der Belastung) auf dem Sparren befestigt. Die Länge der Schrauben sollte entsprechend der Stärke des Sparrens gewählt werden. Es gibt Standardgrößen wie 8 × 80 mm, 8 × 100 mm, 8 × 120 mm, wobei bei Aufsparrendämmung Längen über 200 mm verwendet werden können.

Es ist wichtig, einen Abstand von 1 cm zum Rand des Sparrens einzuhalten und die Schrauben mit großem Abstand zueinander zu befestigen, idealerweise in beiden Lochreihen.

Um Höhenunterschiede auszugleichen, kann der obere Winkel angepasst werden, indem die M8 Schraube gelöst wird. Der Bügel kann dann auf die gewünschte Höhe verschoben werden, wobei darauf geachtet werden sollte, das vorgegebene Anzugsmoment nicht zu überschreiten.

Für die Montage der Dachhaken mit Montageschiene wird die Montageschiene Power Line mithilfe des Adapters Winkel auf dem Dachhaken Power Hook befestigt. Der schmale seitliche Kanal an der Montageschiene Power Line dient zur Befestigung. Der Adapter Winkel wird in die Nut eingeführt und die Montageschiene ausgerichtet, bevor die M8 Schraube mit bis zu 13 Nm angezogen wird.

  • PV Montageschiene Power Line

    Montageschiene Power Line Aluminiumprofil in 40x40mm mit einer Stärke von 1,3 mm und einem Gewicht von 0,943 kg/m. Wir bieten die Montageschiene in einer Länge von 1,2m bis maximal 6m an.

    PV Montageschiene Power Line

    Montageschiene Power Line Aluminiumprofil in 40x40mm mit einer Stärke von 1,3 mm und einem Gewicht von 0,943 kg/m. Wir bieten die Montageschiene in einer Länge von 1,2m bis maximal 6m an. Bei der Planung der benötigten Schienenlänge die Modulbreite, die Modulklemmbreite (ca. 20mm) sowie ggf. seitliche Puffer berücksichtigen. Einzelne Stücke der Schiene können mit unseren Schienenverbindern Typ 2 und Typ 3 verbunden werden. Die Montageschiene SL kann einfach waagerecht nur mit Power Hook SL montiert werden. Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.

    Power Line Dachhaken und Montageschiene

    Sparen Sie Zeit bei der Montage mit unserem neuen Power Line Montagesystem. Der PV Dachhaken Power Hook und die Power Line Montageschiene ermöglichen eine vereinfachte Montage der PV Module.

    Technische Daten

    • Kanal links: Montage am Dach über Power Hook SL
    • Kanal oben – M8: Montage PV-Modul
    • Kanal rechts – M10: Optionale Montage Dachhaken mit seitl. Anbindung / Schienenverbinder Typ 2
    • Länge: 1,20 – 6 m
    • Stärke: 1,3 mm
    • Gewicht/m: 0,966 kg
    • Höhe x Breite: 40 x 40 mm
    • Seitlichen Kanal: Montage am Dach (M10)
    • Oberer Kanal: Montage PV-Modul (M8)
    • Montageart: Einfach / Kreuzverbund
    • Material: Aluminium EN AW-6060 T66
    7,70 €* 35,10
  • Tellerkopfschraube

    Bei vorhandener Aufsparrenisolierung können wir Ihnen auch Tellerkopfschrauben mit Doppelgewinde in unterschiedlichen Längen anbieten. Alternativ ist unsere Tellerkopfschraube hier im Shop auch in folgenden Längen erhältlich: 100 / 120 / 180 / 220 / 260 / 300 Material: A2 Edelstahl Antrieb: Torx 40, mit Bohrspitze Gewinde: 8 Länge: 100 / 120 / 180 / 220 / 260 / 300 mm Montagehinweis Für die Installation der Dachhaken. Je nach Dachhaken mindestens 2  oder 3 Tellerkopfschrauben benötigt.
    0,24 €* 1,19
