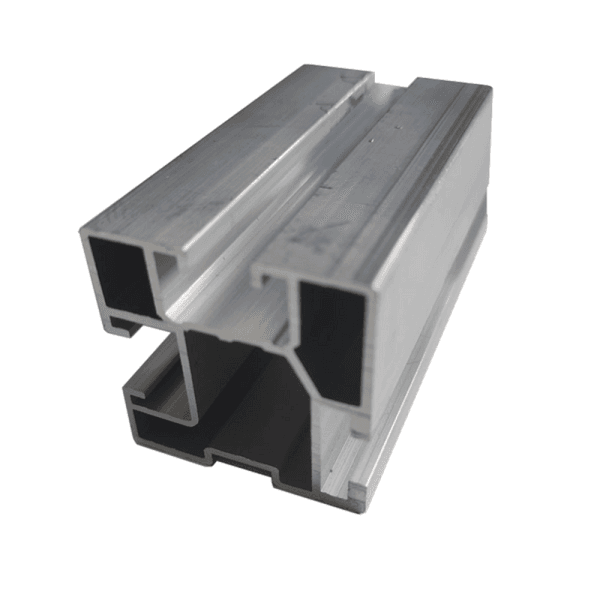

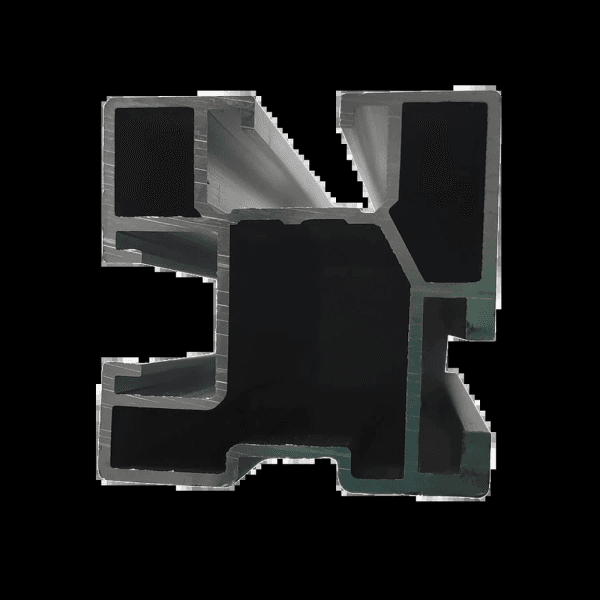

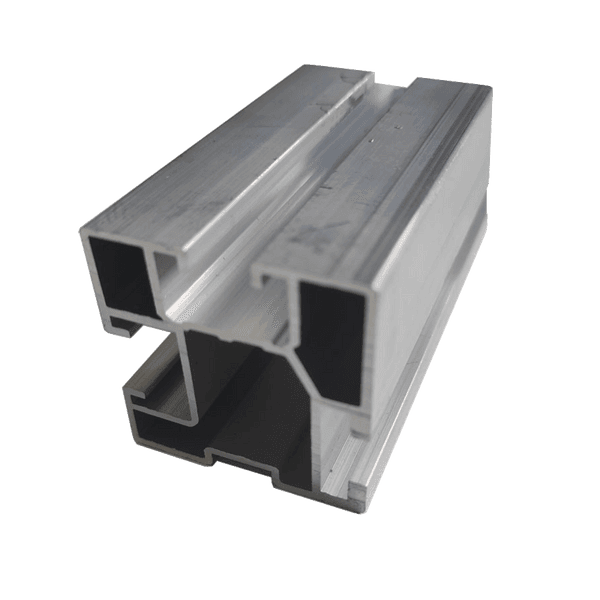

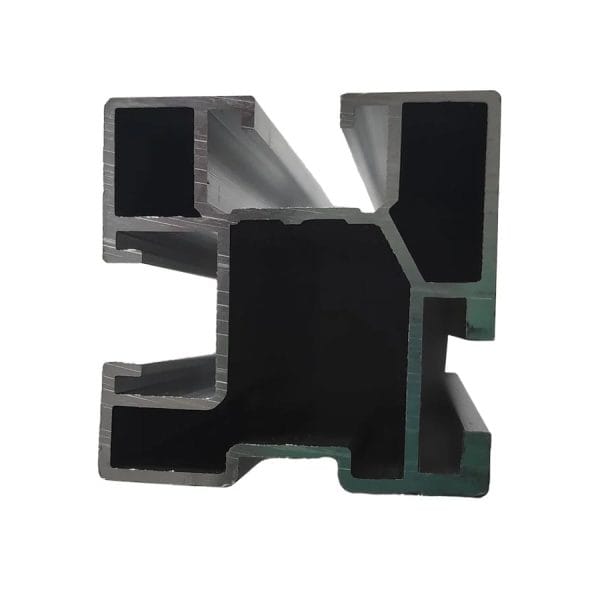

PV Montageschiene Power Line 1,20m

Ähnliche Produkte

•

  Wunschliste

  Dachhaken Mittellast, geschweißt (1.4016, Haken in A2 1.4301)

  Der Mittellast–Dachhaken, geschweißt in der Edelstahlgüte 1.4016/ 1.4301 ist in einer Stärke von 5 mm und 6 mm gefertigt. Der Haken hat im Vergleich zur Grundplatte ein höheres Expositionsrisiko gegenüber Feuchtigkeit und weiteren Umwelteinflüssen. In dieser Variante ist nur der Haken (6x35x120 mm) in der A2 Edelstahlgüte 1.4301 gefertigt. Durch die Kombination der Edelstahlgüten kann der Dachhaken bei gleichzeitig höherer Korrosionsbeständigkeit preiswerter angeboten werden. Der Haken ist in einer Materialstärke von 6 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten).Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.Mittellast-Dachhaken in der Edelstahlgüte A2 1.4301, Rostfrei mit sehr guter Korrosionsbeständigkeit. Dachhaken-Kategorie: Mittellast Dachart: Schrägdach/ Steildach ab ca. 20° Dachneigung Ziegeltyp: Formziegel, Dachpfannen, -steine Lattung: 32 mm Haken: 35×6 mm, 1.4301 Steglänge innen (Mittelteil): 134 mm Grundplatte: 80x180x5 mm, 1.4016 Lochgröße: ⌀ 11 mm Bügelhöhe: 45 mm Gesamthöhe: 137 mm Gesamtlänge: 211 mm Gewicht: 1,14kg

  Montagehinweise

  Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8/10 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.

  8,50 €* 10,12 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Dachhaken Mittellast geschweißt, höhenverstellbar (A2 1.4301), MT120

  Der Mittellast-Dachhaken, geschweißt und höhenverstellbar ist in der Edelstahlgüte 1.4301 gefertigt. Das Mittelteil (120 mm) ist in einer Materialstärke von 6 mm gefertigt.Durch die Höhenverstellung des oberen Winkels lässt sich der Dachhaken flexibel einsetzen.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten).Alternativ kann der Dachhaken auch in der Edelstahlgüte 1.4016 über unseren Shop bestellt werden. Diese Edelstahlgüte ist aufgrund der geringeren Korrosionsbeständigkeit (Klasse I) etwas preiswerter.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.Mittellast-Dachhaken, geschweißt und höhenverstellbar in der A2 Edelstahlgüte 1.4301, Rostfrei mit sehr guter Korrosionsbeständigkeit. Dachhaken-Kategorie: Mittellast Dachart: Schrägdach/ Steildach ab ca. 20° Dachneigung Ziegeltyp: Formziegel, Dachpfannen, -steine Lattung: 32 mm Oberer Winkel: 30×5 mm, 1.4301 Mittelteil: 30×6 mm, 1.4301 Steglänge innen (Mittelteil): 114 mm Grundplatte: 60x150x5 mm, 1.4301 Lochgröße: ⌀ 9 mm Bügelhöhe: 45 mm Gesamthöhe verstellbar: 110-130 mm Gesamtlänge: 171 mm Gewicht: 0,74 kg

  Montagehinweise

  Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.

  6,98 €* 8,31 €inkl. 19% MwSt. zzgl. Versandkosten
• In Berlin abholbar

  Wunschliste

  Aufständerung für Flachdach, Flexibel

  Die vormontierte Aufständerung wird mit Hilfe einem Gewindebolzen M10 oder eines Stahlbolzens im gewünschten Neigungswinkel aufgestellt und mit Stoppmutter oder Federsplint in der Position verriegelt.Die Auflast (Beton-Pflastersteine 200x100x100mm) wird entweder direkt in der unteren Schiene eingelegt oder mit Hilfe der Auflast-Winkel flächig eingelegt.Passende EPDM-Abschnitte, diagonale Verbindungsleisten und Zubehör bieten wir Ihnen ebenfalls in kürze an.Die PV-Modulklemmen werden Zylinderkopfschrauben M8 in den eingebrachten Gewinden befestigt.BITTE BEACHTEN: Zylinderkopf-Schraubenlänge muss immer 10mm länger als die Modulrahmenhöhe gewählt werden! (d.h. z.B. bei Rahmenhöhe 30mm –> 40mm Zylinderkopfschrauben bestellen)Passendes Zubehör zur Montage finden Sie bei uns im Shop.

  30,60 €* 36,41 €inkl. 19% MwSt. zzgl. Versandkosten
• Ausverkauft

  Wunschliste

  EPDM Bautenschutz für Flachdach- Aufständerung, 110x110mm, 3 Stück

  Erhalten Sie 3 Bautenschutz-Abschnitte, perfekt abgestimmt auf die Aufständerung "FlatFlex". Hergestellt aus temperatur-, UV- und wetterbeständigem EPDM, bieten diese Abschnitte zuverlässigen Schutz.Werkstoff: EPDM, temperatur-, UV- und wetterbeständig Stärke: 3mm Länge: 110mm Breite: 110mm

  1,69 €* 2,01 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Dachhaken Standard, 3-fach-verstellbar (A2 1.4301)

  Der Standard-Dachhaken, 3-fach-verstellbar in der Edelstahlgüte 1.4301 ist in einer Stärke von 5 mm gefertigt.Durch die 3-fache Verstellmöglichkeit, lässt sich der Dachhaken flexibel einsetzen. Der Haken kann an der Grundplatte an drei verschiedenen Punkten befestigt werden. Die Bügelhöhe und die Höhe des oberen Winkels können je nach Bedarf individuell eingestellt werden.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten). Alternativ kann der Dachhaken auch in der Edelstahlgüte 1.4016 über unseren Shop bestellt werden. Diese Edelstahlgüte ist aufgrund der geringeren Korrosionsbeständigkeit (Klasse I) etwas preiswerter. Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach “EN 1090-1: 2009+A1:2011” (CE-Kennzeichnungsmethode), “EN 1090-2:2018” (Schweißzertifizierung) und “ISO 9001” (Qualiätsmanagementsystem) zertifiziert sind. Auf Anfrage können wir weitere Dachhaken-Varianten zur Verfügung stellen – kontaktieren Sie uns.Dachhaken-Kategorie: Standard Dachart: Schrägdach/ Steildach ab ca. 20° Dachneigung Ziegeltyp: Formziegel, Dachpfannen, -steine Oberer Winkel: 30×5 mm, 1.4301 Mittelteil: 30×5 mm, 1.4301 Steglänge innen (Mittelteil): 112 mm Grundplatte: 55x140x5 mm, 1.4301 Lochgröße: ⌀ 9 mm Bügelhöhe verstellbar: 40-50 mm Gesamthöhe verstellbar: 115-153 Gesamtlänge: 172 mm Gewicht: 0,79 kg

  Montagehinweis:

  Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 M8 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind M8x80 mm, M8x100 mm, M8x120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Passendes Zubehör zur Montage finden Sie bei uns im Shop.

  6,30 €* 7,50 €inkl. 19% MwSt. zzgl. Versandkosten
