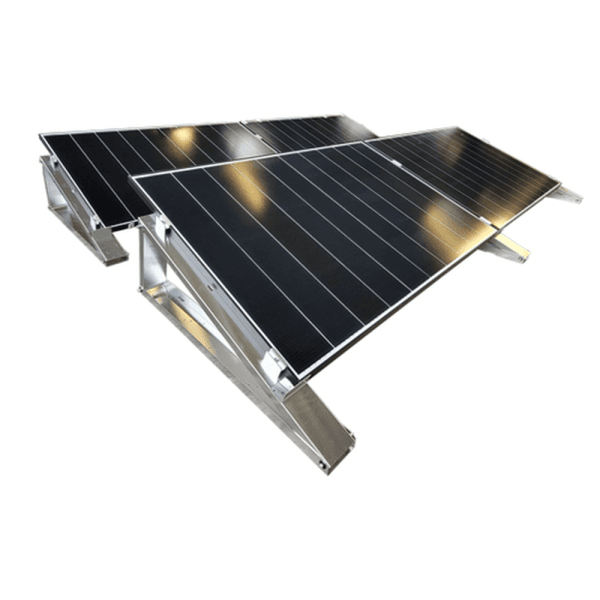

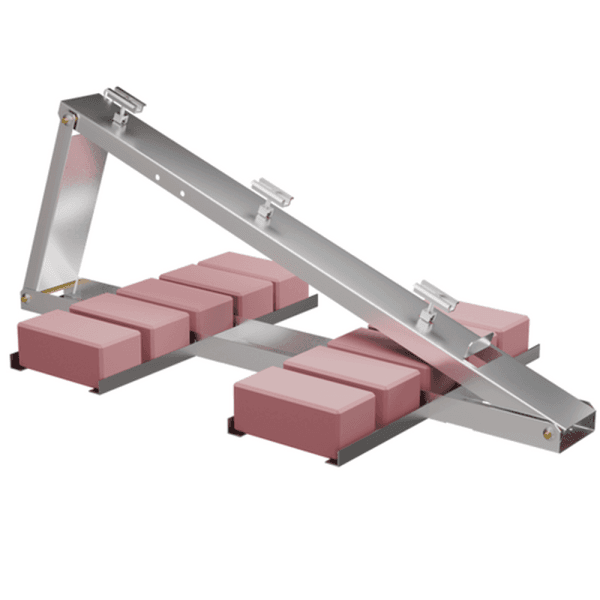

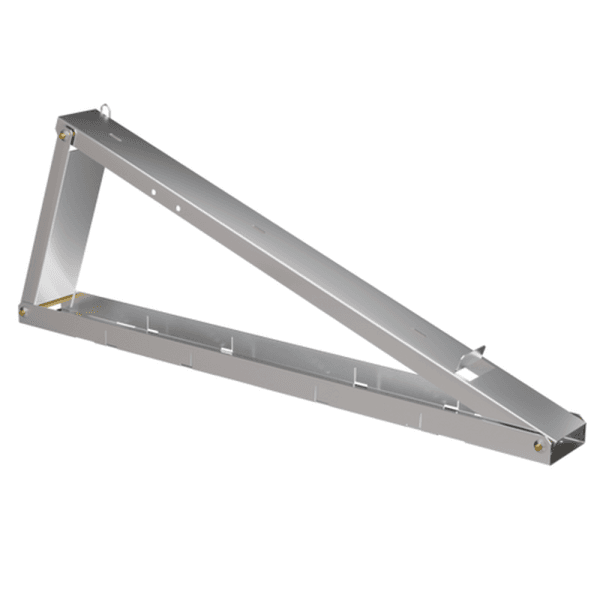

Aufständerung für Flachdach, Flexibel

Ähnliche Produkte

•

  In den Warenkorb Wunschliste

  Dachhaken Mittellast geschweißt, höhenverstellbar (A2 1.4301), MT160

  Der Mittellast-Dachhaken, geschweißt und höhenverstellbar ist in der Edelstahlgüte 1.4301 gefertigt. Das Mittelteil (160 mm) ist in einer Materialstärke von 6 mm gefertigt. Mit dem längeren Mittelteil ist der Dachhaken für Ziegelformate mit größerer Überdeckung geeignet. Durch die Höhenverstellung des oberen Winkels lässt sich der Dachhaken flexibel einsetzen. Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung. Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten). Alternativ kann der Dachhaken auch in der Edelstahlgüte 1.4016 über unseren Shop bestellt werden. Diese Edelstahlgüte ist aufgrund der geringeren Korrosionsbeständigkeit (Klasse I) etwas preiswerter. Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.

  • Dachhaken-Kategorie: Mittellast
  • Dachart: Schrägdach/ Steildach ab ca. 20° Dachneigung
  • Ziegeltyp: Formziegel, Dachpfannen, -steine
  • Lattung: 32 mm
  • Oberer Winkel: 30×5 mm, 1.4301
  • Mittelteil: 30×6 mm, 1.4301
  • Steglänge innen (Mittelteil): 154 mm
  • Grundplatte: 60x150x5 mm, 1.4301
  • Lochgröße: ⌀ 9 mm
  • Bügelhöhe: 45 mm
  • Gesamthöhe verstellbar: 116-136 mm
  • Gesamtlänge: 211 mm
  • Gewicht: 0,74 kg
  • VPE 20 Stück- Einzelkauf möglich

  Montagehinweis

  Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden. Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.

  6,80 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
•

  In den Warenkorb Wunschliste

  Trapezklemme (A2 1.4301)

  Klemme als Verbindungselement zwischen Blechdach und Schienensystem zur Montage auf Dachflächen mit Trapezblecheindeckung. Die Trapezklemme wird mit einer bereits befestigten EPDM-Dichtung geliefert. Diese befindet sich auf den Innenseiten der Klemme. Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.

  • Dachart: Blechprofil, Trapez
  • Material: A2 Edelstahl 1.4301
  • Gewicht: 0,300 kg

  Montagehinweis

  Die Montage am Trapezblech erfolgt über 4x Selbstschneidende Blechschrauben mit Dichtring. Entsprechende Blechschrauben mit ETA-Zulassung finden Sie bei uns im Shop. Befestigung Montageschiene Die Montageschiene wird auf dem Winkel der Trapezklemme mit einer Hammerkopfschraube M10 oder einer Sechskantschraube M10 jeweils in Kombination mit einer Sechskant-Sperrzahnmutter M10 befestigt.

  4,50 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
•

  In den Warenkorb Wunschliste

  Dachhaken Schwerlast, 3-fach-verstellbar (1.4016, MT8x30x120mm in A2 1.4301 )

  Der Schwerlast-Dachhaken, 3-fach-verstellbar in der Edelstahlgüte 1.4016/ 1.4301 ist in einer Stärke von 5 mm und 8 mm gefertigt. Das Mittelteil hat im Vergleich zum oberen Winkel und der Grundplatte ein höheres Expositionsrisiko gegenüber Feuchtigkeit und weiteren Umwelteinflüssen. In dieser Variante ist nur das Mittelteil (8x30x120 mm) in der A2 Edelstahlgüte 1.4301 gefertigt. Durch die Kombination der Edelstahlgüten kann der Dachhaken bei gleichzeitig höherer Korrosionsbeständigkeit preiswerter angeboten werden. Das Mittelteil ist in einer massiven Materialstärke von 8 mm gefertigt. Durch die 3-fache Verstellmöglichkeit, lässt sich der Dachhaken flexibel einsetzen. Der Haken kann an der Grundplatte an drei verschiedenen Punkten befestigt werden. Die Bügelhöhe und die Höhe des oberen Winkels können je nach Bedarf individuell eingestellt werden. Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung. Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten). Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt. Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.

  • Dachhaken-Kategorie: Schwerlast
  • Dachart: Schrägdach/ Steildach ab ca. 20° Dachneigung
  • Ziegeltyp: Formziegel, Dachpfannen, -steine
  • Oberer Winkel: 30×5 mm, 1.4016
  • Mittelteil: 30×8 mm, 1.4301
  • Steglänge innen (Mittelteil): 112 mm
  • Grundplatte: 55x140x5 mm, 1.4016
  • Lochgröße: ⌀ 9 mm
  • Bügelhöhe verstellbar: 40-53 mm
  • Gesamthöhe verstellbar: 125-155 mm
  • Gesamtlänge: 175 mm
  • Gewicht: 0,93 kg
  • VPE 20 Stück-Einzelkauf möglich

  Montagehinweis

  Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden. Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.

  6,40 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• In Berlin abholbar

  Ausführung wählen Wunschliste

  Montageschiene T1 – (1,3mm)

  Montageschiene Typ 1 – Standard (1,3mm) – 6,00 m Aluminiumprofil in 40x40mm mit einer Stärke von 1,3mm und einem Gewicht von 0,765 kg/m. Einzelne Stücke der Schiene können mit unseren Schienenverbindern verbunden werden. Die Montageschiene Typ 1 kann einfach/ waagerecht oder im Kreuzverbund montiert werden – für sich selbt oder in Kombination mit der Montageschiene Typ 2. Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung. Die Montageschiene Typ 1 ist im Shop in diversen Längen verfügbar.

  Technische Daten

  • Stärke: 1,3 mm
  • Gewicht/m: 0,765 kg
  • Höhe x Breite: 40 x 40 mm
  • Unterer Kanal: Montage am Dach (M10)
  • Oberer Kanal: Montage PV-Modul (M8)
  • Montageart: Einfach / Kreuzverbund
  • Material: Aluminium EN AW-6060 T66
  • Längen Toleranz: +/- 10mm

  Befestigung

  ▪ Befestigung PV-Modul (oberer Kanal) −  Variante 1: Nutenstein & Zylinderkopfschraube M8 −  Variante 2: Klick-System ▪ Befestigung am Dach (unterer Kanal) −  Hammerkopfschraube (Standard) M10 & Sperrzahnmutter M10. −  Sechskantschraube M10 & Sperrzahnmutter M10. ▪ Schienenverbinder − Kann mit Schienenverbinder Typ 1, 2 und 3 verbunden werden ▪ Kreuzschienenverbund − Die Standard Montageschiene kann mit sich selber als Kreuzverbund montiert werden. Kreuzverbinder Typ 1 wird hierbei verwendet

  6,40 €* – 27,80 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
•

  In den Warenkorb Wunschliste

  Dachhaken Schiefer (1.4016)

  Der Dachhaken Schiefer in der Edelstahlgüte 1.4016 ist in einer Materialstärke von 5 mm gefertigt. Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung. Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt. Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.

  • Dachhaken-Kategorie: Standard
  • Ziegeltyp: Flachziegel, Schiefer
  • Haken: 30×5 mm, 1.4016
  • Lochgröße: ⌀ 6,5 mm
  • Gesamthöhe: 70 mm
  • Gesamtlänge: 255 mm
  • Gewicht: 0,411 kg

  Montagehinweis

  Der Dachhaken wird mit 2 Spanplattenschrauben A2 8/10 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden. Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.

  2,60 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
