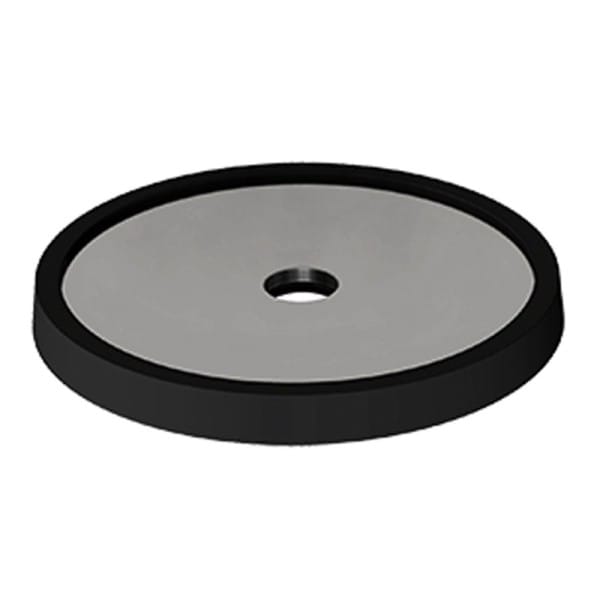

SL Rack Dichtplatte, 23201-00

Ähnliche Produkte

• In Berlin abholbar

  In den Warenkorb Wunschliste

  Dachhaken Aluminium 3-fach verstellbar Power Hook SL

  Sparen Sie Zeit bei der Montage mit unserem neuen Power Line Montagesystem. Der PV Dachhaken Power Hook und die Power Line Montageschiene ermöglichen eine vereinfachte Montage der PV Module.

  Power Hook SL 3-fach verstellbar aus Aluminium

  Durch die 3-fache Verstellmöglichkeit lässt sich unser Alu-Dachhaken flexibel einsetzen.Der Haken kann an der Grundplatte in drei unterschiedlichen Höhen befestigt werden und ist stufenlos horizontal verschiebbar. Ebenso kann die Höhe des oberen Winkels je nach Bedarf individuell eingestellt werden.

  Sie sparen wertvolle Montagezeit auf dem Dach!

  Die Montageschiene wird mithilfe des zugehörigen Schienenadapters auf dem Dachhaken befestigt. Die Verstellung und Befestigung erfolgt stets von oben mit nur einem Werkzeug – daher ist die Montage im Vergleich zu herkömmlichen Dachhaken deutlich effizienter.

  • Dachhaken-Kategorie: Standard
  • Dachart: Schrägdach und Steildach ab 20° Dachneigung
  • Ziegeltyp: Formziegel, Dachpfannen, Dachsteine
  • Fußbohrungsdurchmesser: 8,5 mm
  • Werkstoff: Aluminium
  • Grundplatte Länge: 100 mm
  • Grundplatte Breite: 123,9 mm
  • Höhenverstellbare: 41 – 56 mm
  • Erforderliche Anzahl Holzschrauben: 3 Stück
  • Werkstoffnummer: Aluminium, EN-AW-6063 T66
  • Geringes Gewicht von 0,680 kg

   HINWEIS: Bitte verwenden Sie für den Power Hook ausschließlich unsere zugehörige Montageschiene Power Line.Zugehörige Datenblätter und Montagehinweise finden Sie auf der Artikelseite.

  Power Line Dachhaken und Montageschiene

  6,90 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• In Berlin abholbar

  Ausführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden Wunschliste

  Mittelklemme mit Haken-System (silber)

  Die Mittelklemme befestigt die PV-Module an der Montageschiene mit Hilfe einer Zylinderkopfschraube M8 und Nutenstein bzw. Klick-Klemme mit Vierkantmutter. Die Mittelklemme ist für alle unsere Schienentypen verwendbar.Die Klemme mit Klick-System ist nur für Schienentyp 1 & 2 , sowie die Kurzschiene Trapezblech verwendbar.

  Technische Daten

  • Material: Aluminium EN AW-6060 T66
  • Stärke: 3 mm
  • Klemmlänge: 70 mm
  • Modulabstand: 20 mm
  • Oberfläche: siebler (unbehandelt)
  • Für PV-Modul Rahmenhöhe von 28 mm kann die 30 mm RH Mittelklemme verwendet werden.

  Montagehinweis

  Befestigung an der Montageschiene (nur Schienentyp 1/ 2/ 3): Klick-Klemme & Vierkantmutter, Zylinderkopfschraube M8

  1,35 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• in Berlin abholbar

  In den Warenkorb Wunschliste

  Dachhaken Schindel (1.4016)

  Der Dachhaken Schindel in der Edelstahlgüte 1.4016 ist in einer Materialstärke von 5 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.Dachhaken-Kategorie: Standard

  • Ziegeltyp: Flachziegel, Schindel
  • Haken: 30×5 mm, 1.4016
  • Lochgröße: ⌀ 6,5 mm
  • Gesamthöhe: 70 mm
  • Gesamtlänge: 135 mm
  • Gewicht: 0,688 kg

  Montagehinweis

  Der Dachhaken wird mit 2 Senkholzschrauben A2 M6 befestigt.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.

  2,09 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• In Berlin abholbar

  Ausführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden Wunschliste

  Adapterblech für Stockschrauben aus Edelstahl

  Zur Anbindung der Montageschiene an die Stockschraube Geeignet für Stockschraube, 200mm und Stockschraube, 300mm Besonders witterungsbeständig durch den Einsatz hochwertigen Edelstahls der Güte 1.4301Material: A2 Edelstahl Güte: 1.4301 Gewicht: ca. 0,07 kg Länge: 80 mm Breite: 30 mm Höhe: 5mm Bohrung: Rundloch: 13mm / Langloch: 30mm x 11mm ODER Rundloch: 11mm / Langloch: 30mm x 11mm

  Montagehinweise

  Adapterblech wird zwischen zwei Sperrzahnmuttern M10 an der Stockschraube befestigt.

  0,80 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• In Berlin abholbar

  Ausführung wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden Wunschliste

  Mittelklemme mit Haken-System (schwarz, eloxiert)

  Die Mittelklemme befestigt die PV-Module an der Montageschiene mit Hilfe einer Zylinderkopfschraube M8 und Klick-Klemme mit Vierkantmutter.Die Klemme sind für unsere Schienentypen 1 & 2 , sowie die Kurzschiene Trapezblech verwendbar.Die Schnittkante sind unbearbeitet und werden nicht schwarz eloxiert.Durch Herstellungsbedingt sind leichte Kratzer/Lagerspuren handelsüblich.

  Technische Daten

  • Material: Aluminium EN AW-6060 T66
  • Stärke: 3 mm
  • Klemmlänge: 70 mm
  • Modulabstand: 20 mm
  • Oberfläche: schwarz (eloxiert)
  • Für PV-Modul Rahmenhöhe von 28 mm kann die 30 mm RH Mittelklemme verwendet werden.

  Montagehinweis

  Befestigung an der Montageschiene (nur Schienentyp 1/ 2): Klick-Klemme & Vierkantmutter, Zylinderkopfschraube M8

  1,45 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
