Flachdach Aufständerung

Nutzen Sie unser Abhollager in Berlin für eine bequeme Abholung Ihrer Produkte. Die folgenden Artikel stehen zur Abholung in unserem Lager in der Motzener Straße 6, 12277 Berlin (Tor: D1) bereit.

Abholtermin: Wählen Sie Ihren gewünschten Abholtermin direkt an der Kasse aus.

Öffnungszeiten:

Dienstag und Donnerstag: 15:30 – 18:00 Uhr
Samstag: 10:00 – 13:00 Uhr

In Berlin abholbar
Aufständerung für Flachdach, Flexibel
Aufständerung für Flachdach Flexibel – die einfache Lösung für Ihre Solaranlage
Die Aufständerung für Flachdach Flexibel ist eine durchdachte und leicht zu montierende Lösung für die Installation von Solarmodulen auf Flachdächern. Sie ist vormontiert, witterungsbeständig und bietet variable Neigungswinkel von 10°, 15° oder 20°. Damit holen Sie das Maximum an Energieertrag aus Ihrer Dachfläche heraus – ob im privaten oder gewerblichen Bereich.
Flexible Anwendung und schnelle Montage
Die Flachdach-Aufständerung kann wahlweise mit einem Gewindebolzen oder Stahlbolzen befestigt werden. Eine Stoppmutter oder ein Federsplint sorgt dabei für sicheren Halt. Alternativ kann die Befestigung über Auflast erfolgen – beispielsweise durch handelsübliche Betonsteine (200×100×100 mm), die direkt in die Grundschiene eingelegt werden. Zusätzliche Haltewinkel sind optional erhältlich.Die Solarmodule lassen sich direkt mit Zylinderkopfschrauben M8 an den vorhandenen Gewinden montieren. Wichtig: Die Schrauben sollten immer 10 mm länger als die Modulrahmenhöhe sein.
Vorteile der Aufständerung für Flachdach Flexibel
• Vormontiert und sofort einsatzbereit • Kein zusätzliches Montageschienensystem nötig • Einstellbare Neigungswinkel: 10°, 15° oder 20° • Befestigung per Beton-Auflast oder Bolzen • Leicht, robust und witterungsbeständig • Für PV-Module jeder gängigen Größe geeignet • Zubehör wie EPDM-Dichtungen und Verbindungsleisten verfügbar
Technische Daten
• Neigungswinkel: 10° / 15° / 20° • Werkstoff: Aluminium EN AW-5005 (AlMg1) • Blechstärke: 1,5 mm • Länge Grundschiene: 1150 mm • Breite Grundschiene: 115 mm • Länge Modulauflage: 900 mm • Masse: 2 kg • Modulbefestigung: Mittelklemme & Endklemme mit M8 Zylinderkopfschraube • Montage: Auflast oder Verschraubung (M10 Gewindebolzen / Stahlbolzen)
Montagehinweise
Je nach Neigungswinkel verändert sich die Aufbauhöhe der PV-Module:• 10° → ca. 29 cm • 15° → ca. 39 cm • 20° → ca. 49 cmDie Flachdach-Aufständerung Flexibel wird einfach im gewünschten Winkel aufgestellt, verriegelt und mit Betonauflast oder Bolzen fixiert. Die vormontierten Elemente machen die Installation besonders komfortabel und zeitsparend.
Fazit
Die Aufständerung für Flachdach Flexibel bietet maximale Freiheit bei der Montage von Photovoltaikanlagen. Mit ihrem leichten Aluminiumdesign, den einstellbaren Winkeln und der einfachen Handhabung ist sie die perfekte Wahl für effiziente, sichere und dauerhafte PV-Installationen auf Flachdächern – ganz ohne Bohren.
Vormontierte Flachdach-Aufständerung mit variablem Neigungswinkel.
• Neigungswinkel 10°, 15° oder 20°
• Aluminium EN AW-5005, leicht & robust
• Auflast oder Verschraubung möglich
• Keine zusätzlichen Schienen erforderlich
• Schnelle Montage, witterungsbeständig
30,60 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
In den Warenkorb
Flachdach hinteres Windleitblech
Flachdach hinteres WindleitblechEin Windleitblech für eine Flachdach-Aufständerung für PV-Module ist eine strukturelle Komponente, die auf einem Flachdach installiert wird, um die Stabilität und Sicherheit von Photovoltaikmodulen zu verbessern. Das Windleitblech besteht aus Aluminium und wird entlang der Rückseite der FlatFlex Aufständerung montiert.Die Hauptfunktion des Windleitblechs besteht darin, den Windwiderstand zu reduzieren und die Windlasten auf die PV-Module zu verringern. Dies kann dazu beitragen, die Stabilität der Anlage zu erhöhen und das Risiko von Windlasten und -schäden zu verringern.Zusätzlich Vorteilen kann ein Windleitblech auch die Kühlung der PV-Module verbessern. Durch den kontrollierten Luftstrom wird die Wärmeabfuhr erleichtert, was wiederum die Effizienz der Solarmodule erhöhen kann.Die Installation eines Windleitblechs wird durch die Bohrschrauben auf die hintere Aufständerung verschraubt.
Technische Details Windleitblech
Werkstoff: EN AW-3105 (AlMg1)
Blechstärke: 1,5mm
Länge: 1738mm
Höhe: 345mm
Gewicht : 2,6kg
Lieferumfang
1 x Windleitblech
2 x Adapterbleche
12 Bohrschrauben für die Montage
FlatFlex Aufständerung Variante mit variablen Neigungswinkeln Variante mit festen Neigungswinkeln
Komponente / Neigung 10° 15° 20° 35°
hinteres Windleitblech (Ja) Ja Ja Nein
18,82 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
In den Warenkorb
In Berlin abholbar
Ost-West Längsverbinder für Aufständerung
Ost-West Längsverbinder für Aufständerung – passend für FlatFlex-Systeme (700 mm) – inklusive 8 Bohrschrauben für eine sichere und stabile Verbindung von zwei Aufständerungen in Ost-West-Ausrichtung.
Gefertigt aus korrosionsbeständigem Aluminium (EN AW-5005 / AlMg1), bietet der Verbinder hohe Langlebigkeit und eignet sich ideal für PV-Anlagen auf Flachdächern mit Ost-West- oder Südausrichtung.
Produktdetails:
Anwendung: Verbindung von zwei FlatFlex-Aufständerungen
Maße: 700 mm Länge, 1,5 mm Blechstärke
Material: Aluminium EN AW-5005 (AlMg1)
Lieferumfang:
1 × Längsverbinder
8 × Bohrschrauben (Form K, 5,5 × 25 mm)
Montage:

Der Ost-West Längsverbinder für Aufständerung wird mittig zwischen zwei Aufständerungen positioniert. Die Befestigung erfolgt mit jeweils 4 Bohrschrauben pro Seite in die vorgebohrten Löcher – schnell, präzise und stabil.
Ideal zur Verstärkung Ihrer PV-Unterkonstruktion bei Ost-West-Systemen.
4,10 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
In den Warenkorb
In Berlin abholbar
Auflastschienen Set flexibel 4 Stück
Auflastschienen Set flexibel 4 Stück, passend für FlatFlex Aufständerung
Dieses praktische Auflastschienen-Set wurde speziell für die Verwendung mit der FlatFlex Flachdach-Aufständerungentwickelt. Es ermöglicht eine einfache, ballastierte Befestigung von PV-Modulen auf Flachdächern – ganz ohne Durchdringung der Dachhaut.
Die vier Schienen werden durch die vorbereiteten Aussparungen der Aufständerung geschoben und dienen als Auflage für handelsübliche Pflastersteine oder vergleichbare Beschwerungen.
Jede Schiene bietet ausreichend Platz für 2 × 5 Pflastersteine mit den Maßen 200 × 100 mm, wodurch eine stabile Auflast geschaffen wird.
Technische Daten:
Passend für: FlatFlex Aufständerung
Inhalt: 4 Auflastschienen (komplettes Set für 1 Aufständerung)
Material: Aluminium EN AW-5005 (AlMg1) – korrosionsbeständig
Blechstärke: 1,5 mm
Länge je Schiene: 550 mm
Vorteile:
Schnelle und einfache Montage – kein Werkzeug erforderlich
Flexibel einsetzbar mit Standard-Auflast (z. B. Pflastersteine, Betonplatten)
Geringes Eigengewicht, hohe Stabilität
Ideal für PV-Montagen auf Flachdächern ohne feste Verankerung
Langlebige Lösung auch bei langfristigem Außeneinsatz
Das Set deckt exakt den Bedarf für eine FlatFlex-Einheit ab und ist die ideale Ergänzung für eine sichere, nicht-invasive Solarmodulbefestigung.
4,65 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
In den Warenkorb
in Berlin abholbar
NEOSYS Montagehalter hoch für Flachdachmontage 11°
NEOSYS Montagehalter hoch für Flachdachmontage 11°Die aus Aluminium bestehenden Montagehalterung, ermöglicht eine einfache Installation von PV Modulen auf 11°. Mit ihrer einfachen Konstruktion, ist eine flexible Installation auf Montageschienen oder direkte auf Betonsteine möglich.Montage
die Flachdach Montagehalterung kann über M10 Sechskantschrauben oder Hammerkopfschrauben mit Sperrzahnmuttern, in eine Montageschiene, verschraubt werden.
die Montage der Modulklemmen erfolg über Nutensteine und mit M8 Zylinderkopfschrauben. (M8x30mm Zylinderkopfschraube für Endklemme 30mm RH und M8x35mm Zylinderkopfschraube für Endklemme 35mm RH
Die aus Aluminium bestehenden Montagehalterung, ermöglicht eine einfache Installation von PV Modulen auf 11°. Mit ihrer einfachen Konstruktion, ist eine flexible Installation auf Montageschienen oder direkte auf Betonsteine möglich.
5,95 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
In den Warenkorb
in Berlin abholbar

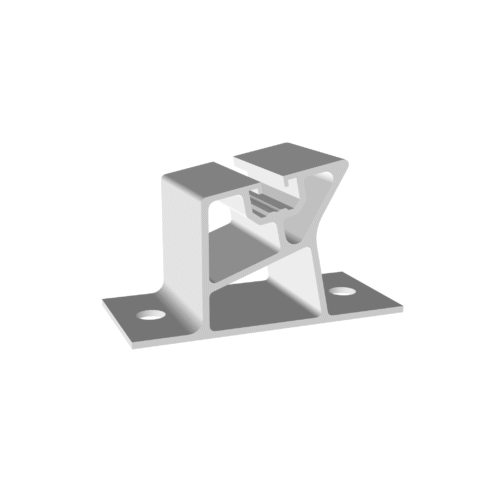

NEOSYS Montagehalter niedrig für Flachdachmontage 11°
NEOSYS Montagehalter niedrig für Flachdachmontage 11 °Die aus Aluminium bestehenden Montagehalterung, ermöglicht eine einfache Installation von PV Modulen auf 11°. Mit ihrer einfachen Konstruktion, ist eine flexible Installation auf Montageschienen oder direkte auf Betonsteine möglich.Montage
die Flachdach Montagehalterung kann über M10 Sechskantschrauben oder Hammerkopfschrauben mit Sperrzahnmuttern, in eine Montageschiene, verschraubt werden.
die Montage der Modulklemmen erfolg über Nutensteine und mit M8 Zylinderkopfschrauben. (M8x30mm Zylinderkopfschraube für Endklemme 30mm RH und M8x35mm Zylinderkopfschraube für Endklemme 35mm RH
Die aus Aluminium bestehenden Montagehalterung, ermöglicht eine einfache Installation von PV Modulen auf 11°. Mit ihrer einfachen Konstruktion, ist eine flexible Installation auf Montageschienen oder direkte auf Betonsteine möglich.
5,95 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
In den Warenkorb
In Berlin abholbar
Diagonalstrebe für Flachdach Aufständerung, verstellbar
Diagonalstrebe für Flachdach Aufständerung verstellbar zur Aussteifung von Flachdach-PV-Installationen,
Die Strebe ist teleskopierbar und kann zwischen 1300-2000mm an die jeweilige Modullänge angepasst werden.
Wir empfehlen bei Flachdach Aufständerung ab 3 PV-Module mindesten ein Diagonalstrebe.
Ab mehrere PV-Module in einer Reihe empfehlen wir an jeden dritten PV-Modul ein Diagonalstrebe zu installieren, um zusätzlich Stabilität zu gewährleisten.
Montagehinweis
Eine Diagonalstrebe besteht aus zwei Teilen: Das Ende der ersten QD-Schiene wird mit dem oberen Bolzen einer Aufständerung und das Ende der zweiten QD-Schiene mit dem unteren Bolzen der benachbarten Aufständerung verbunden. Zur Befestigung am unteren Bolzen muss die verschraubte Stoppmutter zunächst gelöst und anschließend wieder verschraubt werden.
Bevor die Diagonalstrebe miteinander verschraubt werden, müssen die Aufständerung und das PV-Modul ausgerichtet und befestigt werden. Mit den mitgelieferten Bohrschrauben werden die beiden Schienen verbunden, sodass die beiden benachbarten Aufständerung diagonal verbunden sind. Hierzu müssen die Laschen an den Enden leicht zurechtgebogen werden
Verstellbare Diagonalstrebe zur Aussteifung von Flachdach-PV-Installationen, passend zur Aufständerung “FlatFlex”
8,40 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
In den Warenkorb
