Montageset – Trapezblech – für 1 PV-Modul (quer)

Montageset Trapezblech für 1 PV-Modul – quer

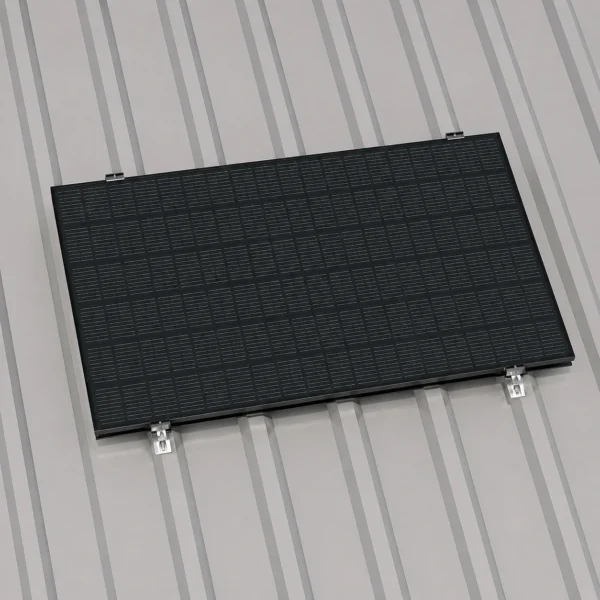

Das Montageset Trapezblech für 1 PV-Modul ist eine kompakte Unterkonstruktion zur waagerechten Montage eines gerahmten Solarmoduls auf einem geeigneten Trapezblechdach. Das Set enthält kurze Trapezblech-Montageschienen, schwarze Endklemmen mit Klick-System sowie die benötigten Dünnblechschrauben mit Dichtscheibe.

Vorteile

• Für 1 PV-Modul: Ausgelegt für die waagerechte Montage eines gerahmten Solarmoduls.
• Für Trapezblechdächer: Kompakte Unterkonstruktion für die direkte Befestigung auf geeignetem Trapezblech.
• Kurze Montageschienen: Die 150 mm langen Trapezblechschienen ermöglichen einen materialeffizienten Aufbau ohne durchgehende Montageschienen.
• Klick-System: Schwarze Endklemmen ermöglichen die Befestigung des PV-Moduls auf den Montageschienen.
• Komplettes Befestigungsset: Montageschienen, Endklemmen und Dünnblechschrauben mit Dichtscheibe sind enthalten.

Technische Daten

Lieferumfang

• 4 × Trapezblech-Montageschiene
• 4 × Endklemme schwarz mit Klick-System
• 8 × Dünnblechschraube mit Sechskantkopf und Dichtscheibe

Hinweis: PV-Modul, Wechselrichter, Solarkabel und weiteres elektrisches Zubehör sind nicht Bestandteil des Montagesets.

Montagehinweise

Das Montageset ist standardmäßig für PV-Module mit einer Rahmenhöhe von 30 mm vorgesehen. Bei einer abweichenden Modulrahmenhöhe werden entsprechend passende Modulklemmen benötigt.

Vor der Montage müssen die Eignung des vorhandenen Trapezblechs, der Dachaufbau sowie die statischen und konstruktiven Anforderungen geprüft werden. Die Befestigung ist auf die jeweilige Dachkonstruktion abzustimmen.

Fazit

Das Montageset Trapezblech für 1 PV-Modul enthält die wesentlichen mechanischen Komponenten für die waagerechte Montage eines gerahmten Solarmoduls auf einem geeigneten Trapezblechdach. Die kurzen Aluminiumschienen und schwarzen Endklemmen mit Klick-System ermöglichen eine kompakte und übersichtliche PV-Unterkonstruktion.
