Montageset Trapezblech für 3 PV-Module – hochkant nebeneinander

Montageset Trapezblech für 3 PV-Module – hochkant nebeneinander

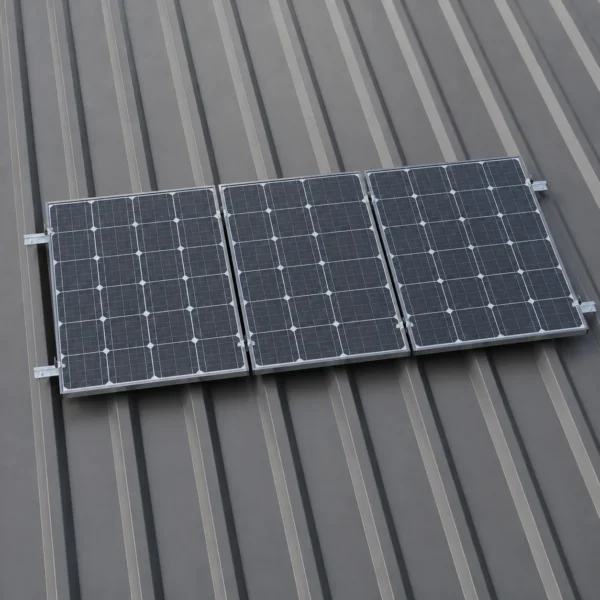

Das PV Montageset Trapezblech für 3 Module ist für die Montage von drei gerahmten Solarmodulen auf einem geeigneten Trapezblechdach vorgesehen. Die Module werden hochkant und nebeneinander angeordnet. Das Set kombiniert kurze Trapezblech-Montageschienen mit Mittel- und Endklemmen im Klick-System sowie den benötigten Bohrschrauben für die Befestigung der Schienen.

Vorteile des Montagesets

• Für drei PV-Module: Ausgelegt für drei hochkant nebeneinander montierte Solarmodule.
• Direkte Montage auf Trapezblech: Die kurzen Montageschienen werden auf dem geeigneten Trapezblechdach befestigt.
• Klick-System: Mittel- und Endklemmen ermöglichen die Befestigung der gerahmten PV-Module auf den Montageschienen.
• Komplettes Befestigungsset: Montageschienen, Modulklemmen und Bohrschrauben sind im Set enthalten.
• Kompakte Schienen: Die 400 mm langen Trapezschienen ermöglichen eine platzsparende Unterkonstruktion für die Modulmontage.

Technische Daten

Lieferumfang

• 8 × Trapezblech-Montageschiene, 400 mm
• 4 × Mittelklemme schwarz mit Klick-System
• 4 × Endklemme schwarz mit Klick-System
• 32 × Bohrschraube mit Sechskantkopf und Dichtscheibe

Hinweis: PV-Module, Wechselrichter, Solarkabel und weiteres elektrisches Zubehör sind nicht Bestandteil dieses Montagesets.

Montagehinweise

Das Set ist laut Lieferantenangabe für PV-Module mit einer Rahmenhöhe von 30 mm vorgesehen. Bei einer Modulrahmenhöhe von 35 mm werden entsprechend passende Modulklemmen benötigt.

Vor der Montage müssen die Eignung des vorhandenen Trapezblechs, die Befestigungspunkte sowie die statischen und konstruktiven Anforderungen des jeweiligen Daches geprüft werden. Die konkrete Befestigung ist abhängig vom vorhandenen Dachaufbau und darf nicht allein aus der Anzahl der mitgelieferten Schrauben abgeleitet werden.

Fazit

Das PV Montageset Trapezblech für 3 Module bietet die wesentlichen mechanischen Komponenten für die hochkantige Montage von drei PV-Modulen nebeneinander auf einem geeigneten Trapezblechdach. Durch die kurzen Trapezschienen und die Modulklemmen mit Klick-System lässt sich die Unterkonstruktion kompakt aufbauen.
