Montageset Trapezblech für 4 PV-Module – quer untereinander

Montageset Trapezblech für 4 PV-Module – quer untereinander

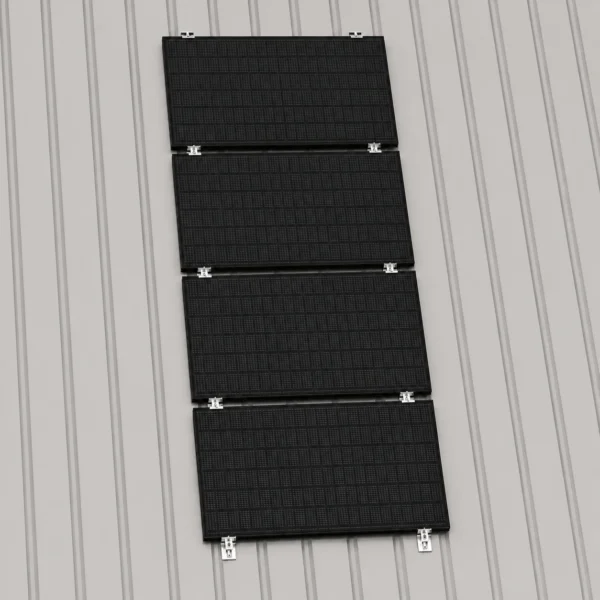

Das Montageset Trapezblech für 4 PV-Module ist für die Montage von vier gerahmten Solarmodulen auf einem geeigneten Trapezblechdach vorgesehen. Die PV-Module werden quer ausgerichtet und untereinander angeordnet. Das Set kombiniert kompakte Trapezblech-Montageschienen mit passenden Mittel- und Endklemmen sowie Befestigungsmaterial zu einer abgestimmten Unterkonstruktion für das Blechdach.

Vorteile

• Für 4 PV-Module: Ausgelegt für vier gerahmte Solarmodule.
• Quer untereinander: Die PV-Module werden waagerecht ausgerichtet und untereinander angeordnet.
• Für Trapezblech: Konzipiert für die direkte Befestigung auf einem geeigneten Trapezblechdach.
• Kompakte Montageschienen: Die 150 mm langen Trapezblechschienen ermöglichen eine materialeffiziente Unterkonstruktion.
• Passende Modulbefestigung: Mittel- und Endklemmen dienen zur Befestigung der gerahmten PV-Module.
• Abgestimmtes Montageset: Die benötigten mechanischen Befestigungskomponenten sind passend zur vorgesehenen Modulkonfiguration zusammengestellt.

Technische Daten

Lieferumfang

• 10 × Trapezblech-Montageschiene, 150 mm
• 6 × Mittelklemme
• 4 × Endklemme
• 20 × Dünnblechschraube mit Dichtscheibe

Hinweis: Die PV-Module sowie elektrische Komponenten wie Wechselrichter und Solarkabel sind nicht Bestandteil des Montagesets.

Montagehinweise

Das Montageset ist für gerahmte PV-Module mit einer Rahmenhöhe von 30 mm vorgesehen. Bei einer abweichenden Modulrahmenhöhe müssen entsprechend geeignete Modulklemmen verwendet werden.

Vor der Montage sind die Eignung und Tragfähigkeit des vorhandenen Trapezblechs sowie die statischen und konstruktiven Anforderungen des Daches zu prüfen. Die konkrete Befestigung muss auf den jeweiligen Dachaufbau und die örtlichen Anforderungen abgestimmt werden.

Fazit

Das Montageset Trapezblech für 4 PV-Module bietet eine kompakte Unterkonstruktion für vier quer und untereinander angeordnete Solarmodule auf einem geeigneten Trapezblechdach. Die kurzen Montageschienen sowie die passenden Mittel- und Endklemmen ermöglichen eine übersichtliche Zusammenstellung der benötigten Befestigungskomponenten.
