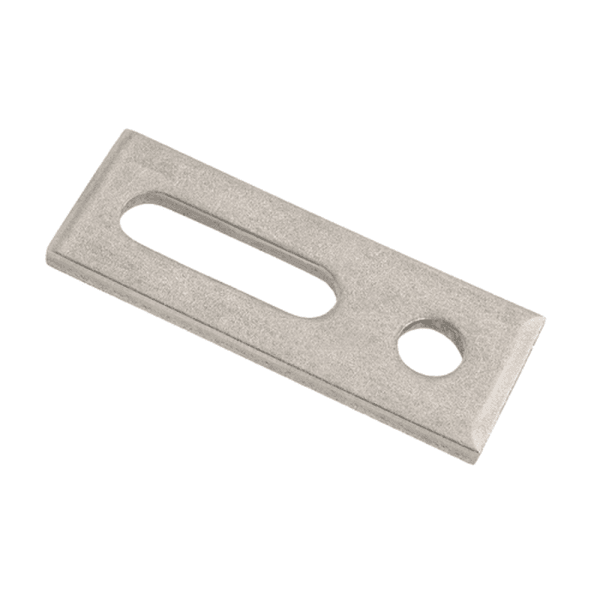

Adapterblech für Stockschrauben aus Edelstahl

Ähnliche Produkte

• In Berlin abholbar

  Wunschliste

  Bohrschraube mit Sechskantkopf und Dichtscheibe, 6,3×25 mm

  Bohrschraube mit Sechsksntkopf aus BI Metall – Edelstahl A2 mit gehärteter Bohrspitze und Edelstahl Dichtscheibe mit aufvulkanisierter EPDM Dichtung.Für Verschraubungen von Stahlprofilblechen auf Stahlunterkonstruktionen sowie von Aluminiumprofilblechen auf Aluminium,- oder Stahlunterkonstruktionen von 0,5 mm bis 6,0 mmBohrschraube mit Sechskantkopf und Dichtscheibe mit ETA-Zulassung, 6,3×25 mmVerpackungsinhalt: 10 StückLänge: 25 mm Gewindelänge: 25 mm Durchmesser: 6,3 mm Kopfhöhe: 5,45 Antrieb: SW 8 Antriebsform: Außensechskant Scheibendurchmesser: 16 mm Eignung: Alu/Stahlbleche von 0,5 mm – 6,0 mm

  Montagehinweise

  Die Bohrschrauben werden zur Befestigung der Montageschienen für Trapezdächer durch Montageschiene und Dachblech geschraubt.

  0,27 €* 0,32 €inkl. 19% MwSt. zzgl. Versandkosten
• In Berlin abholbar

  Wunschliste

  Sechskantschraube M10 (DIN933)

  Am Ende der zu verbindenden Montageschienen (Typ 2) werden 2 Schrauben in den unteren Kanal eingeschoben, durch die Schienenverbinder gesteckt und mit einer Sperrzahnmutter M10 fixiert.Sechskantschraube M10 in A2 Edelstahl Material: A2 Edelstahl Gewinde: M10 Länge: 30 mm

  Montagehinweise

  Einfädeln im unteren Schienenkanal (Schienentyp 1/2/3): Alternativ zur Hammerkopfschraube M10 wird die Sechskantschraube im unteren Schienenkanal eingefädelt und mit Hilfe einer Sperrzahnmutter M10 verschraubt

  0,25 €* 0,30 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Dachfalzklemme kurz (A2 1.4301)

  Die Dachfalzklemme in der Edelstahlgüte A2 1.4301 ist in einer Materialstärke von 2,5 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten).Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.

  • Dachart: Blechprofil, Falz, Stehfalz
  • Falzbreite: bis 3,5 mm
  • Loch Durchmesser: ø 11 mm
  • Gesamthöhe: 40 mm
  • Gesamtlänge: 70 mm
  • Gewicht: 0,168 kg

  Montagehinweis

  Die Dachfalzklemme wird in die Falz eingesetzt und mit den Sechskantmuttern festgeschraubt/ geklemmt.Die Montageschiene wird oberhalb der Dachfalzklemme mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit der Dachfalzklemme montiert werden.

  2,49 €* 2,96 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Stockschraube M12 mit Adapterblech

  Die Stockschraube M12x200 – 350mm ist mit einer EPDM-Dichtung, 3 Sperrzahnmuttern und einem Adapterblech vormontiert.Weitere Größen an Stockschrauben finden Sie bei uns im Shop. Bitte kontaktieren Sie uns, falls Sie die passende Größe nicht finden können.

  Technische Daten

  Stockschraube, mit EPDM-Dichtung und 3 Sperrzahnmuttern DIN 6923 mit AdapterblechDachart: Blech-/Wellenprofil Material: A2 Edelstahl Durchmesser: M12 Länge: 200 mm, 250mm, 300mm, 350mm Adapterblech: 80x30x5 mm Adapterblech Langloch: 10×30 mm Adapterblech Rundloch: ⌀ 13 mm

  Montagehinweis

  Die Montageschiene wird oberhalb der Stockschraube mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt. Alle unsere Montageschienen-Varianten können mit der Stockschraube montiert werden.

  3,20 €* – 3,95 €
• In Berlin abholbar

  Wunschliste

  Montageschiene – Trapezblech – 400x90x30mm

  Montageschiene – Trapezblech in 400x90x30mm mit ener Stärke von 1,6 mm und einem Gewicht von 0,38 kg. An den Seiten befinden sich Bohrrillen zur vereinfachten Montage mit selbstschneidenden Blechschrauben. Durch das bereits verfügbare Lochbild wird die Montage bauseitig vereinfacht. Durch die Höhe von 31,6 mm ergibt sich bei der Montage eine vereinfachte Kabelführung sowie ausreichende Hinterbelüftung der PV-Module.Die Trapezschiene wird mit einer bereits befestigten EPDM-Dichtung geliefert.Die Montageschene – Trapezblech kann für Trapezbleche mit einem maximalen Hochsickenabstand von 360 mm verwendet werden.Nach der DIN 1090-4 sollte die Blechstärke des Trapezblechs mindestens 0,75 mm betragen. Bei geringeren Blechstärken ist eine Verwendung von Stockschrauben als Alternative zu prüfen.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Montageschiene – Trapezblech finden Sie im Shop als Alternative blank oder mit Lochbild.

  • Länge: 400 mm
  • Stärke: 1,6 mm
  • Gewicht/Stück: 0,38 kg
  • Gewicht/m: 0,921 kg/m
  • Länge x Breite x Höhe: 400 x 90 x 31,6 mm
  • Oberer Kanal: Montage PV-Modul (M8)
  • Modulmontage: Hochkant
  • Max. Abstand Hochsicke: 360 mm
  • Material: Aluminium EN AW-6060 T66

  Montagehinweis

  Die Montage am Trapezblech erfolgt über mindestens 4x Selbstschneidende Blechschrauben mit Dichtring. Entsprechende Blechschrauben mit ETA-Zulassung finden Sie bei uns im Shop.Befestigung Modulklemme/PV-Modul (oberer Kanal M8): Variante 1: Modulklemme mit Nutenstein (Standard) & Zylinderkopfschraube M8 Variante 2: Modulklemme mit Klick-System (vormontiert mit Zylinderkopfschraube M8)

  3,98 €* 4,74 €inkl. 19% MwSt. zzgl. Versandkosten
