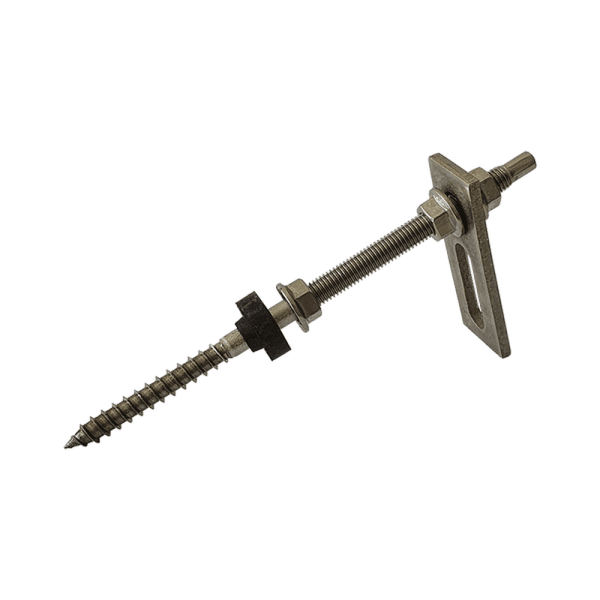

Stockschraube M10 mit Adapterblech

Ähnliche Produkte

•

  Wunschliste

  Endklemme (silber)

  Die Endklemme befestigt die äußeren PV-Module an der Montageschiene mit Hilfe einer Zylinderkopfschraube M8 und Nutenstein.Die Endklemme ist für unsere Schienentypen 1 & 2 verwendbar.Schraubenlänge: Die Länge der Zylinderkopfschraube M8 wird entsprechend der Modulhöhe gewählt.Modulhöhe 28mm  /  Zylinderkopfschrauben M8x30Modulhöhe 30mm  /  Zylinderkopfschrauben M8x30Modulhöhe 35mm  /  Zylinderkopfschrauben M8x35Modulhöhe 40mm  /  Zylinderkopfschrauben M8x40Die Länge der Zylinderkopfschraube M8 mit Sicherungsring wird entsprechend der Modulhöhe + 5mm gewählt.Modulhöhe 28mm  /  Zylinderkopfschrauben M8x30Modulhöhe 30mm  /  Zylinderkopfschrauben M8x35Modulhöhe 35mm  /  Zylinderkopfschrauben M8x40Modulhöhe 40mm  /  Zylinderkopfschrauben M8x45

  Technische Daten

  • Material: Aluminium EN AW-6060 T66
  • Stärke: 3 mm
  • Klemmlänge: 70 mm
  • Oberfläche: silber (unbehandelt)

  Montagehinweis

  Befestigung an der Montageschiene:Variante 1 (Schienentyp 1/ 2): Nutenstein Typ 1 & Zylinderkopfschraube M8Variante 2 (Schienentyp 4): Nutenstein Typ 2 & Zylinderkopfschraube M8Schraubenlänge:Es wird eine Zylinderkopfschraube M8x35 benötigt.

  0,70 €*
•

  Wunschliste

  Trapezklemme (A2 1.4301)

  Klemme als Verbindungselement zwischen Blechdach und Schienensystem zur Montage auf Dachflächen mit Trapezblecheindeckung.Die Trapezklemme wird mit einer bereits befestigten EPDM-Dichtung geliefert. Diese befindet sich auf den Innenseiten der Klemme.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.

  • Dachart: Blechprofil, Trapez
  • Material: A2 Edelstahl 1.4301
  • Gewicht: 0,300 kg

  Montagehinweis

  Die Montage am Trapezblech erfolgt über 4x Selbstschneidende Blechschrauben mit Dichtring. Entsprechende Blechschrauben mit ETA-Zulassung finden Sie bei uns im Shop.Befestigung Montageschiene Die Montageschiene wird auf dem Winkel der Trapezklemme mit einer Hammerkopfschraube M10 oder einer Sechskantschraube M10 jeweils in Kombination mit einer Sechskant-Sperrzahnmutter M10 befestigt.

  4,50 €* 5,36 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Dachhaken Mittellast, geschweißt (1.4016, Haken in A2 1.4301)

  Der Mittellast–Dachhaken, geschweißt in der Edelstahlgüte 1.4016/ 1.4301 ist in einer Stärke von 5 mm und 6 mm gefertigt. Der Haken hat im Vergleich zur Grundplatte ein höheres Expositionsrisiko gegenüber Feuchtigkeit und weiteren Umwelteinflüssen. In dieser Variante ist nur der Haken (6x35x120 mm) in der A2 Edelstahlgüte 1.4301 gefertigt. Durch die Kombination der Edelstahlgüten kann der Dachhaken bei gleichzeitig höherer Korrosionsbeständigkeit preiswerter angeboten werden. Der Haken ist in einer Materialstärke von 6 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten).Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.Mittellast-Dachhaken in der Edelstahlgüte A2 1.4301, Rostfrei mit sehr guter Korrosionsbeständigkeit. Dachhaken-Kategorie: Mittellast Dachart: Schrägdach/ Steildach ab ca. 20° Dachneigung Ziegeltyp: Formziegel, Dachpfannen, -steine Lattung: 32 mm Haken: 35×6 mm, 1.4301 Steglänge innen (Mittelteil): 134 mm Grundplatte: 80x180x5 mm, 1.4016 Lochgröße: ⌀ 11 mm Bügelhöhe: 45 mm Gesamthöhe: 137 mm Gesamtlänge: 211 mm Gewicht: 1,14kg

  Montagehinweise

  Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8/10 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.

  8,50 €* 10,12 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Dachhaken geschweißt, höhenverstellbar (A2 1.4016), MT120

  Der Mittellast-Dachhaken, geschweißt und höhenverstellbar ist in der Edelstahlgüte 1.4016 gefertigt. Das Mittelteil (120 mm) ist in einer Materialstärke von 6 mm gefertigt.Durch die Höhenverstellung des oberen Winkels lässt sich der Dachhaken flexibel einsetzen.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten, bei geringem bis keinem Salz- oder Säuregehalt in der Luft, eingesetzt.Alternativ kann der Dachhaken auch in der Edelstahlgüte 1.4301 über unseren Shop bestellt werden. Diese Edelstahlgüte ist aufgrund der höheren Korrosionsbeständigkeit (Klasse II) etwas preisintensiver.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.Mittellast-Dachhaken, geschweißt und höhenverstellbar in der Edelstahlgüte 1.4016, Rostfrei mit guter Korrosionsbeständigkeit. Dachhaken-Kategorie: Mittellast Dachart: Schrägdach/ Steildach ab ca. 20° DachneigungZiegeltyp: Formziegel, Dachpfannen, -steine Lattung: 32 mm Oberer Winkel: 30×5 mm, 1.4016Mittelteil: 30×6 mm, 1.4016Steglänge innen (Mittelteil): 114 mm Grundplatte: 60x150x5 mm, 1.4016Lochgröße: ⌀ 9 mm Bügelhöhe: 45 mm Gesamthöhe verstellbar: 110-130 Gesamtlänge: 171 mm Gewicht: 0,74 kg

  Montagehinweise

  Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben 8mm (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.

  7,10 €* 8,45 €inkl. 19% MwSt. zzgl. Versandkosten
• In Berlin abholbar

  Wunschliste

  Dachhaken Biberschwanz (1.4016)

  Der Dachhaken Biberschwanz in der Edelstahlgüte 1.4016 ist in einer Materialstärke von 5 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.

  • Dachhaken-Kategorie: Standard
  • Ziegeltyp: Flachziegel, Biberschwanz
  • Haken: 30×5 mm, 1.4016
  • Steglänge innen (Mittelteil): 193 mm
  • Lochgröße: ⌀ 11 mm
  • Bügelhöhe: 37 mm
  • Gesamthöhe: 120 mm
  • Gesamtlänge: 280 mm
  • Gewicht: 0,464 kg

  Montagehinweis

  Der Dachhaken wird mit 2 Tellerkopfschrauben A2 8/M10 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.

  2,90 €* 3,45 €inkl. 19% MwSt. zzgl. Versandkosten
