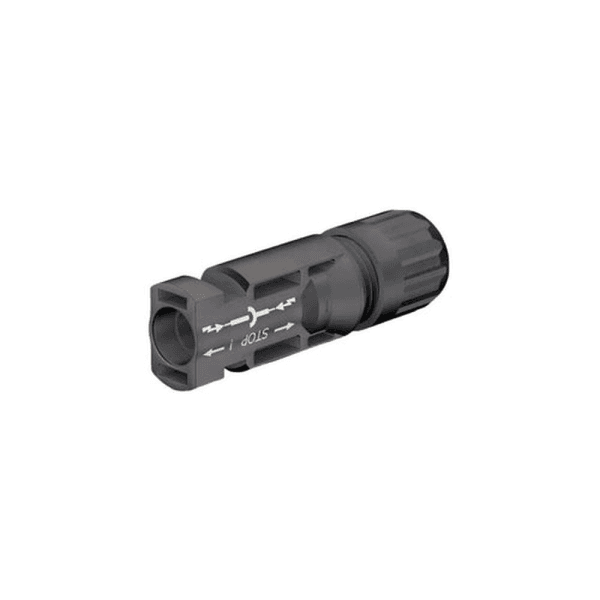

Stäubli Kabelkupplungsstecker MC4 PV-KST4/6X-UR

Ähnliche Produkte

• In Berlin abholbar

  Wunschliste

  Dachhaken Aluminium 3-fach verstellbar Power Hook SL

  Sparen Sie Zeit bei der Montage mit unserem neuen Power Line Montagesystem. Der PV Dachhaken Power Hook und die Power Line Montageschiene ermöglichen eine vereinfachte Montage der PV Module.

  Power Hook SL 3-fach verstellbar aus Aluminium

  Durch die 3-fache Verstellmöglichkeit lässt sich unser Alu-Dachhaken flexibel einsetzen.Der Haken kann an der Grundplatte in drei unterschiedlichen Höhen befestigt werden und ist stufenlos horizontal verschiebbar. Ebenso kann die Höhe des oberen Winkels je nach Bedarf individuell eingestellt werden.

  Sie sparen wertvolle Montagezeit auf dem Dach!

  Die Montageschiene wird mithilfe des zugehörigen Schienenadapters auf dem Dachhaken befestigt. Die Verstellung und Befestigung erfolgt stets von oben mit nur einem Werkzeug – daher ist die Montage im Vergleich zu herkömmlichen Dachhaken deutlich effizienter.

  • Dachhaken-Kategorie: Standard
  • Dachart: Schrägdach und Steildach ab 20° Dachneigung
  • Ziegeltyp: Formziegel, Dachpfannen, Dachsteine
  • Fußbohrungsdurchmesser: 8,5 mm
  • Werkstoff: Aluminium
  • Grundplatte Länge: 100 mm
  • Grundplatte Breite: 123,9 mm
  • Höhenverstellbare: 41 – 56 mm
  • Erforderliche Anzahl Holzschrauben: 3 Stück
  • Werkstoffnummer: Aluminium, EN-AW-6063 T66
  • Geringes Gewicht von 0,680 kg

   HINWEIS: Bitte verwenden Sie für den Power Hook ausschließlich unsere zugehörige Montageschiene Power Line.Zugehörige Datenblätter und Montagehinweise finden Sie auf der Artikelseite.

  Power Line Dachhaken und Montageschiene

  6,90 €* 8,21 €inkl. 19% MwSt. zzgl. Versandkosten
• In Berlin abholbar

  Wunschliste

  Endklemme mit Haken-System (silber)

  Die Endklemme befestigt die äußeren PV-Module an der Montageschiene mit Hilfe einer Zylinderkopfschraube M8 und Klick-Klemme mit Vierkantmutter.Die Endklemme mit Klick-System ist nur für Schienentyp 1 & 2 , sowie die Kurzschiene Trapezblech verwendbar.

  Technische Daten

  • Material: Aluminium EN AW-6060 T66
  • Stärke: 3 mm
  • Klemmlänge: 70 mm
  • Oberfläche: silber (unbehandelt)

  Montagehinweis

  Befestigung an der Montageschiene (nur Schienentyp 1/ 2): Klick-Klemme & Vierkantmutter, Zylinderkopfschraube M8

  1,40 €*
• In Berlin abholbar

  Wunschliste

  Dachhaken Biberschwanz (1.4016)

  Der Dachhaken Biberschwanz in der Edelstahlgüte 1.4016 ist in einer Materialstärke von 5 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.

  • Dachhaken-Kategorie: Standard
  • Ziegeltyp: Flachziegel, Biberschwanz
  • Haken: 30×5 mm, 1.4016
  • Steglänge innen (Mittelteil): 193 mm
  • Lochgröße: ⌀ 11 mm
  • Bügelhöhe: 37 mm
  • Gesamthöhe: 120 mm
  • Gesamtlänge: 280 mm
  • Gewicht: 0,464 kg

  Montagehinweis

  Der Dachhaken wird mit 2 Tellerkopfschrauben A2 8/M10 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.

  2,90 €* 3,45 €inkl. 19% MwSt. zzgl. Versandkosten
• In Berlin abholbar

  Wunschliste

  Mittelklemme (silber, unbehandelt)

  Die Mittelklemme befestigt die PV-Module an der Montageschiene mit Hilfe einer Zylinderkopfschraube M8 und Nutenstein Typ 1.Die Mittelklemme ist für unsere Schienentypen 1 & 2 verwendbar.Schraubenlänge:Die Länge der Zylinderkopfschraube M8 wird entsprechend der Modulhöhe gewählt.Modulhöhe 30mm  /  Zylinderkopfschrauben M8x30Modulhöhe 35mm  /  Zylinderkopfschrauben M8x35Die Länge der Zylinderkopfschraube M8 mit Sicherungsring wird entsprechend der Modulhöhe + 5mm gewählt.Modulhöhe 30mm  /  Zylinderkopfschrauben M8x35Modulhöhe 35mm  /  Zylinderkopfschrauben M8x40

  Technische Daten

  • Material: Aluminium EN AW-6060 T66
  • Stärke: 3 mm
  • Klemmlänge: 70 mm
  • Modulabstand: 20 mm
  • Oberfläche: silber (unbehandelt)

  Montagehinweis

  Befestigung an der Montageschiene: Variante 1 (Schienentyp 1/ 2/ 3): Nutenstein Typ 1 & Zylinderkopfschraube M8 Variante 2 (Schienentyp 4): Nutenstein Typ 2 & Zylinderkopfschraube M8Schraubenlänge: Die Länge der Zylinderkopfschraube M8 wird entsprechend der Modulhöhe gewählt.

  0,55 €* 0,65 €inkl. 19% MwSt. zzgl. Versandkosten
• in Berlin abholbar

  Wunschliste

  Endklemme mit Haken-System (schwarz)

  Die Endklemme befestigt die PV-Module an der Montageschiene mit Hilfe einer Zylinderkopfschraube M8 und Klick-Klemme mit Vierkantmutter.Die Klemme sind für unsere Schienentypen 1 & 2 , sowie die Kurzschiene Trapezblech verwendbar.Die Schnittkante sind unbearbeitet und werden nicht schwarz eloxiert.Durch Herstellungsbedingt sind leichte Kratzer/Lagerspuren handelsüblich.

  Technische Daten

  • Material: Aluminium EN AW-6060 T66
  • Stärke: 3 mm
  • Klemmlänge: 70 mm
  • Oberfläche: schwarz (eloxiert)

  Montagehinweis

  Befestigung an der Montageschiene (nur Schienentyp 1/ 2): Klick-Klemme & Vierkantmutter, Zylinderkopfschraube M8

  1,50 €*
