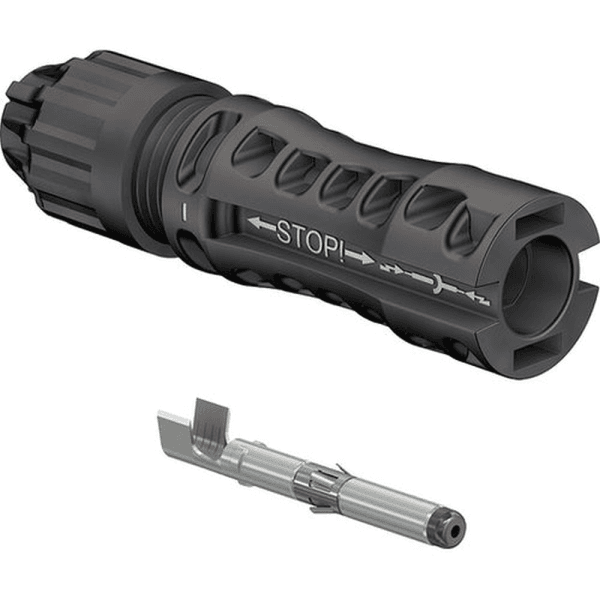

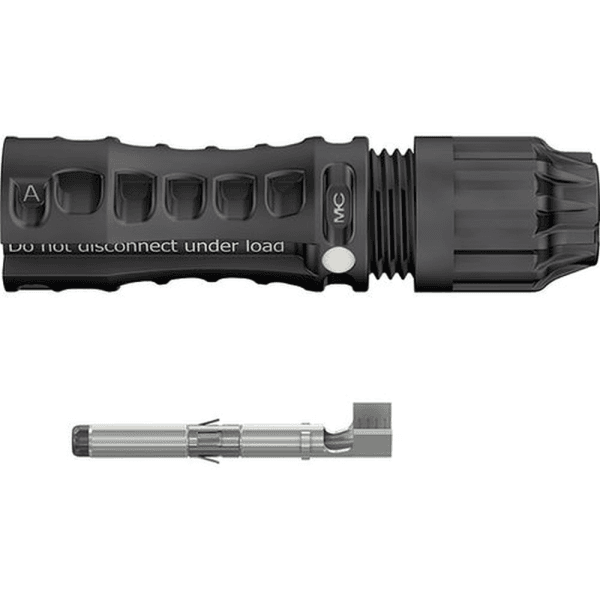

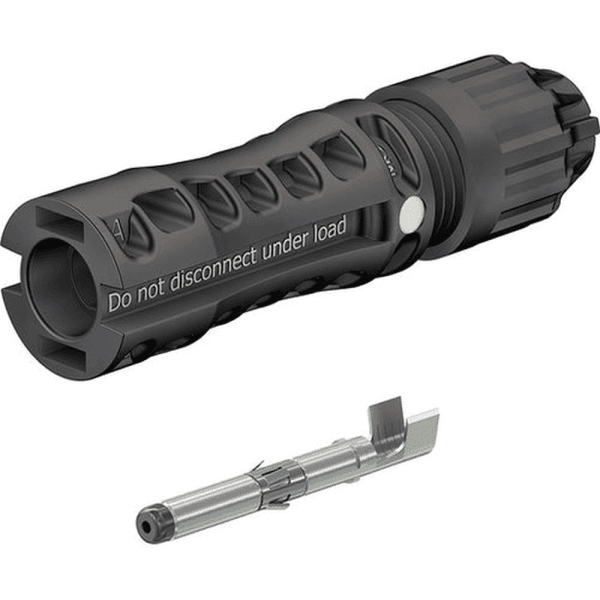

Stäubli Kabelkupplungsstecker MC4-Evo2 PV-KST4-EVO 2/6I-UR

Ähnliche Produkte

• in Berlin abholbar

  Wunschliste

  Dachhaken Schindel (1.4016)

  Der Dachhaken Schindel in der Edelstahlgüte 1.4016 ist in einer Materialstärke von 5 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.Dachhaken-Kategorie: Standard

  • Ziegeltyp: Flachziegel, Schindel
  • Haken: 30×5 mm, 1.4016
  • Lochgröße: ⌀ 6,5 mm
  • Gesamthöhe: 70 mm
  • Gesamtlänge: 135 mm
  • Gewicht: 0,688 kg

  Montagehinweis

  Der Dachhaken wird mit 2 Senkholzschrauben A2 M6 befestigt.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.

  2,09 €* 2,49 €inkl. 19% MwSt. zzgl. Versandkosten
• In berlin abholbar

  Wunschliste

  Stäubli Kabelkupplungsstecker MC4-Evo2 PV-KST4-EVO 2/6II-UR

  Nach NEC 2020 nur mit Werkzeug entriegelbar. Bewährte, langzeitstabile MULTILAM-Technologie, dadurch konstant geringe Verlustleistung über die gesamte Lebensdauer der Steckverbinder. Bewährter Steckverbinder, über 15 Jahre Felderfahrung. Für Querschnitte bis 10 mm².Auch erhältlich als konfektionierte Leitungen. Steckkompatibel mit der Original MC4 und MC4-Evo 2 Steckverbinderfamilie.Für Kabel- Außendurchmesser: 6,4mm - 8,4mm

  Technische Daten
  Steckverbindersystem	MC4-Evo 2
  Umgebungstemperaturbereich	-40 °C...+85 °C (TÜV/UL)
  Obere Grenztemperatur	115 °C
  Schutzart gesteckt	IP68 (1 m, 1 h)/IP65
  Schutzart ungesteckt	IP2X
  Kategorie	CAT III
  Verschmutzungsgrad	3
  Max. Kontaktwiderstand des Steckverbinders	0,2 mΩ
  Bemessungsstoßspannung	16 kV
  Kontaktsystem	MULTILAM
  Anschlussart	Crimpen
  Kontaktmaterial	Kupfer, verzinnt
  Isolationsmaterial	PA
  Verriegelungssystem	Locking Type
  Brandschutzklasse	UL94:V-0
  Ammoniakbeständigkeit (gemäß TÜV)	Ja
  Salzsprühnebeltest, Schärfegrad 6	Ja
  TÜV Rheinland Zertifikatsnummer UL Zertifikatsnummer JET Zertifikatsnummer	R 60127169, E343181 B18T0049

  1,60 €* 1,90 €inkl. 19% MwSt. zzgl. Versandkosten
• In Berlin abholbar

  Wunschliste

  Dachhaken Schiefer, höhenverstellbar (1.4016)

  Der Dachhaken Schiefer in der Edelstahlgüte 1.4016 ist in einer Materialstärke von 5 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.

  • Dachhaken-Kategorie: Mittellast
  • Ziegeltyp: Flachziegel, Schiefer
  • Haken: 35×6 mm, 1.4016
  • Grundteil: 35×6 mm, 1.4016
  • Lochgröße: ⌀ 7,5 mm
  • Gesamthöhe verstellbar: 67-97 mm
  • Gesamtlänge: 255 mm
  • Gewicht: 0,701 kg

  Montagehinweis

  Der Dachhaken wird mit 2 Spanplattenschrauben A2 8/10 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können Längen > 200 mm verwendet werden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.

  3,89 €* 4,63 €inkl. 19% MwSt. zzgl. Versandkosten
• In Berlin abholbar

  Wunschliste

  Endkappe , EPDM, 40x40x20mm

  Endkappe schwarz aus EPDM , 40x40x20mm zum Aufstecken als Abschluss für unsere Montageschienen Robust, UV- & wetterbeständigEndkappe schwarz, EPDM, 40x40x20mm Material: EPDM Länge: 40 mm Breite: 40 mm Tiefe: 20 mm Farbe: schwarz

  Montagehinweis

  Aufstecken der Endkappe auf die Montageschiene

  0,85 €*
•

  Wunschliste

  Dachhaken Schiefer (1.4016)

  Der Dachhaken Schiefer in der Edelstahlgüte 1.4016 ist in einer Materialstärke von 5 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.

  • Dachhaken-Kategorie: Standard
  • Ziegeltyp: Flachziegel, Schiefer
  • Haken: 30×5 mm, 1.4016
  • Lochgröße: ⌀ 6,5 mm
  • Gesamthöhe: 70 mm
  • Gesamtlänge: 255 mm
  • Gewicht: 0,411 kg

  Montagehinweis

  Der Dachhaken wird mit 2 Spanplattenschrauben A2 8/10 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.

  2,60 €* 3,09 €inkl. 19% MwSt. zzgl. Versandkosten
