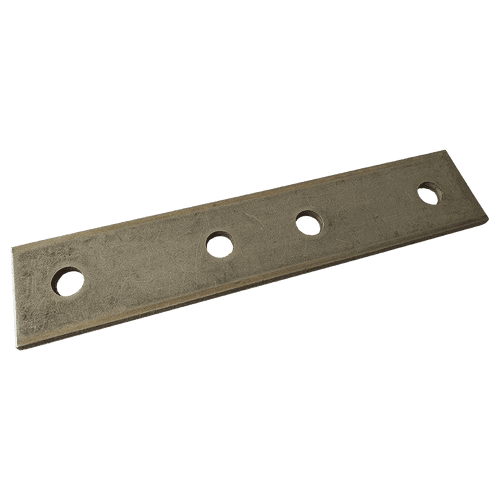

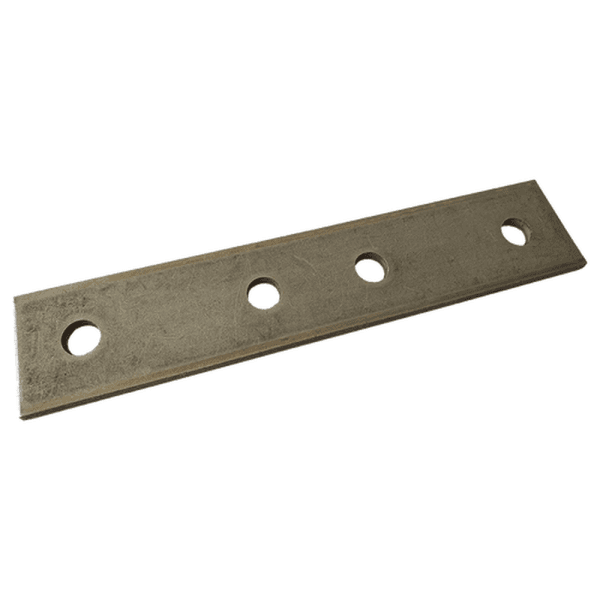

Schienenverbinder T2 – Flach Schraubverbinder

Ähnliche Produkte

• In Berlin abholbar

  Power Line Kreuzverbinder aus Aluminium – Adapterwinkel

  Power Line Kreuzverbinder Adapterwinkel aus Aluminium – stabile Verbindung für KreuzmontageDer Power Line Kreuzverbinder Adapterwinkel aus hochwertigem Aluminium ermöglicht eine stabile und langlebige Kreuzschienenmontage innerhalb Ihrer PV-Unterkonstruktion. Er ist speziell für die Montageschiene *Power Line* ausgelegt und sorgt für eine sichere Verbindung zweier Schienen im rechten Winkel. Die durchdachte Konstruktion gewährleistet eine einfache und zuverlässige Montage, die auch bei anspruchsvollen Bedingungen höchsten Anforderungen entspricht.Bitte beachten Sie: Für die vollständige Montage wird pro Kreuzverbinder zusätzlich 1 x Zylinderkopfschraube M8 x 16 mm sowie 1 x Nutenstein Typ 1 benötigt. Diese sind nicht im Lieferumfang enthalten, können jedoch bequem in unserem Bereich Zubehör für PV-Unterkonstruktion separat erworben werden.Die kompakte Bauform des Adapterwinkels erlaubt eine flexible Anwendung, ohne an Stabilität zu verlieren. Ideal geeignet für PV-Anlagen auf Flach- oder Schrägdächern, bei denen eine Kreuzverbindung zwischen Tragschienen erforderlich ist.Montagehinweis: Die einfache und passgenaue Montage ist bebildert dargestellt – bitte beachten Sie dazu die Abbildungen in der Produktbeschreibung.Setzen Sie mit dem Power Line Kreuzverbinder auf Qualität und Sicherheit für Ihre PV-Unterkonstruktion – zuverlässig, einfach montierbar und witterungsbeständig.

  1,05 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• In Berlin abholbar

  Montageschiene T1 – (1,3mm)

  Montageschiene T1 - (1,3mm) – das stabile Standard-Aluminiumprofil (40×40 mm) für die zuverlässige Befestigung von Photovoltaik-Modulen auf Flach- und Schrägdächern.

  Mit einer Materialstärke von 1,3 mm, einem Gewicht von 0,765 kg/m und einer Länge von 1,2 m bis 6,0 m eignet sich dieses Profil ideal für einfache oder gekreuzte Montageformen.

  Technische Daten:

  • Maße: 40×40 mm

  • Material: Aluminium EN AW-6060 T66

  • Stärke: 1,3 mm

  • Gewicht: 0,765 kg/m

  • Längen: 1,2 m bis 6,0 m

  • Toleranz: ±10 mm

  Montage:


  Der obere Kanal ist für M8-Modulklemmen mit Nutenstein oder Klicksystem vorgesehen, der untere für die Befestigung mit M10-Schrauben auf dem Dach.

  Montageschiene T1 - (1,3mm) lässt sich bei Bedarf mit Verbindern Typ 1–3 verlängern und mit Kreuzverbindern kombinieren.

  Weitere technische Informationen und Montagehinweise finden Sie in der Artikelbeschreibung.

  6,40 €* – 27,80 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• In Berlin abholbar

  Diagonalstrebe für Flachdach Aufständerung, verstellbar

  Diagonalstrebe für Flachdach Aufständerung verstellbar zur Aussteifung von Flachdach-PV-Installationen,

  Die Strebe ist teleskopierbar und kann zwischen 1300-2000mm an die jeweilige Modullänge angepasst werden.

  Wir empfehlen bei Flachdach Aufständerung ab 3 PV-Module mindesten ein Diagonalstrebe.

  Ab mehrere PV-Module in einer Reihe empfehlen wir an jeden dritten PV-Modul ein Diagonalstrebe zu installieren, um zusätzlich Stabilität zu gewährleisten.

  Montagehinweis

  Eine Diagonalstrebe besteht aus zwei Teilen: Das Ende der ersten QD-Schiene wird mit dem oberen Bolzen einer Aufständerung und das Ende der zweiten QD-Schiene mit dem unteren Bolzen der benachbarten Aufständerung verbunden. Zur Befestigung am unteren Bolzen muss die verschraubte Stoppmutter zunächst gelöst und anschließend wieder verschraubt werden.

  Bevor die Diagonalstrebe miteinander verschraubt werden, müssen die Aufständerung und das PV-Modul ausgerichtet und befestigt werden. Mit den mitgelieferten Bohrschrauben werden die beiden Schienen verbunden, sodass die beiden benachbarten Aufständerung diagonal verbunden sind. Hierzu müssen die Laschen an den Enden leicht zurechtgebogen werden

  8,40 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• In Berlin abholbar

  Ost-West Längsverbinder für Aufständerung

  Ost-West Längsverbinder für Aufständerung – passend für FlatFlex-Systeme (700 mm) – inklusive 8 Bohrschrauben für eine sichere und stabile Verbindung von zwei Aufständerungen in Ost-West-Ausrichtung.

  Gefertigt aus korrosionsbeständigem Aluminium (EN AW-5005 / AlMg1), bietet der Verbinder hohe Langlebigkeit und eignet sich ideal für PV-Anlagen auf Flachdächern mit Ost-West- oder Südausrichtung.

  Produktdetails:

  • Anwendung: Verbindung von zwei FlatFlex-Aufständerungen

  • Maße: 700 mm Länge, 1,5 mm Blechstärke

  • Material: Aluminium EN AW-5005 (AlMg1)

  Lieferumfang:

  • 1 × Längsverbinder

  • 8 × Bohrschrauben (Form K, 5,5 × 25 mm)

  Montage:


  Der Ost-West Längsverbinder für Aufständerung wird mittig zwischen zwei Aufständerungen positioniert. Die Befestigung erfolgt mit jeweils 4 Bohrschrauben pro Seite in die vorgebohrten Löcher – schnell, präzise und stabil.

  Ideal zur Verstärkung Ihrer PV-Unterkonstruktion bei Ost-West-Systemen.

  4,10 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• in Berlin abholbar

  Dachhaken Schindel (1.4016)

  Dachhaken Schindel (1.4016)

  Der Dachhaken Schindel 1.4016 ist eine robuste und langlebige Befestigungslösung für Photovoltaikanlagen auf Flachziegel- und Schindeldächern. Gefertigt aus Edelstahl 1.4016 (Korrosionsbeständigkeitsklasse I) bietet dieser PV Dachhaken für Schindeldächer eine gute Korrosionsbeständigkeit und ist besonders für den Einsatz im Binnenland sowie in Regionen mit geringem Salz- oder Säuregehalt in der Luft geeignet.Mit seiner stabilen 5 mm Materialstärke und einer präzisen Verarbeitung sorgt der Photovoltaik Dachhaken Schindel für eine sichere und zuverlässige Befestigung von Montageschienen. Der Haken ist kompatibel mit Montageschienen Typ 1, Typ 2 und Pemba Typ 4 und eignet sich damit für eine flexible Integration in unterschiedliche PV-Unterkonstruktionen. Dieser Edelstahl Dachhaken 1.4016 für PV Montage wird in Deutschland nach höchsten Qualitätsstandards hergestellt und ist ideal für eine langfristige Solarlösung.

  Vorteile

  • Speziell für Flachziegel- und Schindeldächer konzipiert • Aus Edelstahl 1.4016 – rostfrei und korrosionsbeständig • Stabile 5 mm Materialstärke für hohe Belastbarkeit • Kompatibel mit Montageschienen Typ 1, 2 & Pemba Typ 4 • Hergestellt in Deutschland nach EN 1090-2 & ISO 9001 • Kostengünstige und langlebige PV-Befestigung

  Technische Daten

  • Produkttyp: Dachhaken Schindel • Material: Edelstahl 1.4016 (Korrosionsbeständigkeitsklasse I) • Kategorie: Standard • Ziegeltyp: Flachziegel, Schindel • Kompatibel mit: Montageschiene Typ 1, 2 & Pemba Typ 4 • Haken: 30 × 5 mm, Edelstahl 1.4016 • Lochgröße: Ø 6,5 mm • Gesamthöhe: 70 mm • Gesamtlänge: 135 mm • Gewicht: 0,688 kg • VPE: 50 Stück (Einzelkauf möglich)

  Montagehinweise

  Der Solar Dachhaken Schindel Edelstahl wird direkt auf der Dachkonstruktion montiert und anschließend mit der passenden Montageschiene verbunden. Dank seiner kompakten Maße und der robusten Bauweise eignet er sich optimal für die sichere Installation von Photovoltaikanlagen auf Schindel- und Flachziegeldächern. Für Regionen mit höherer Belastung durch Salz oder Industrie empfehlen wir alternativ die Variante in Edelstahl 1.4301.

  Fazit

  Mit dem Dachhaken Schindel 1.4016 setzen Sie auf eine preiswerte, stabile und korrosionsbeständige Befestigung für Photovoltaikanlagen auf Schindeldächern – Qualität Made in Germany.

  2,09 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
