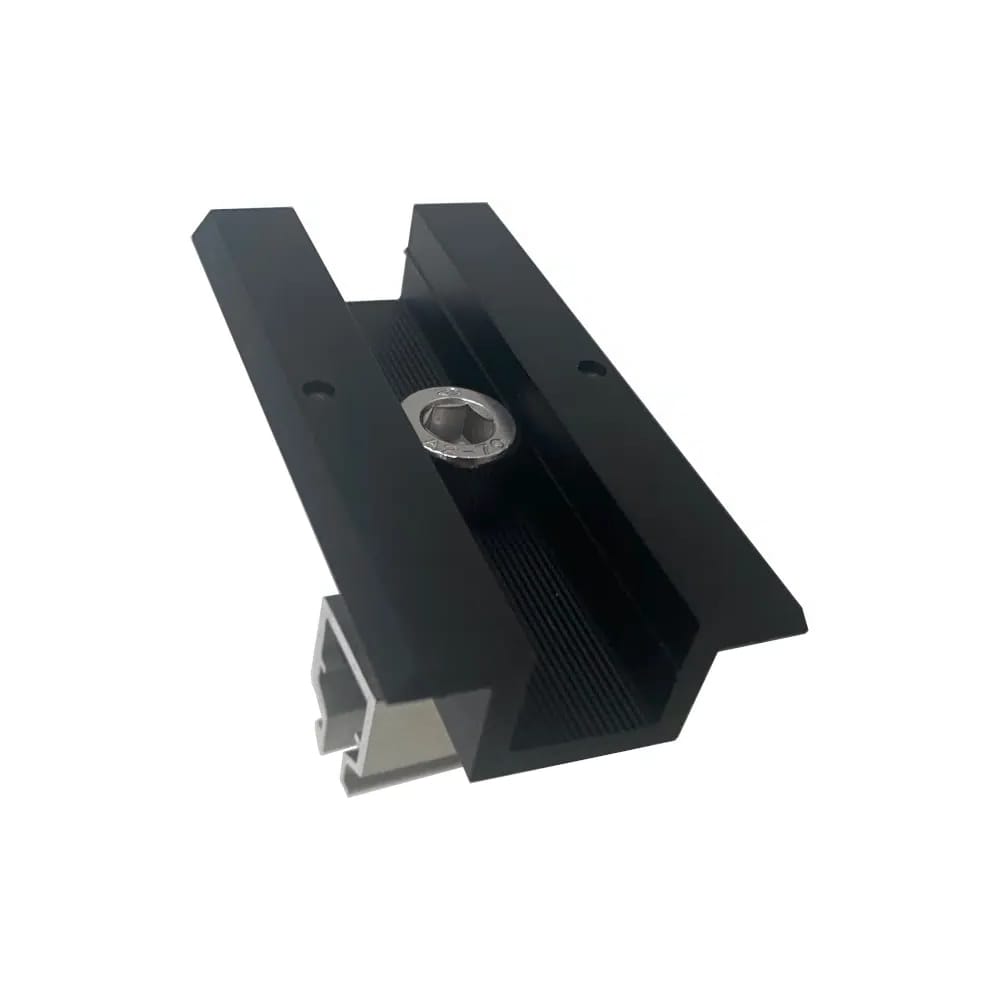

PV Mittelklemme mit Erdungspin – sichere Verbindung zwischen Solarmodulen

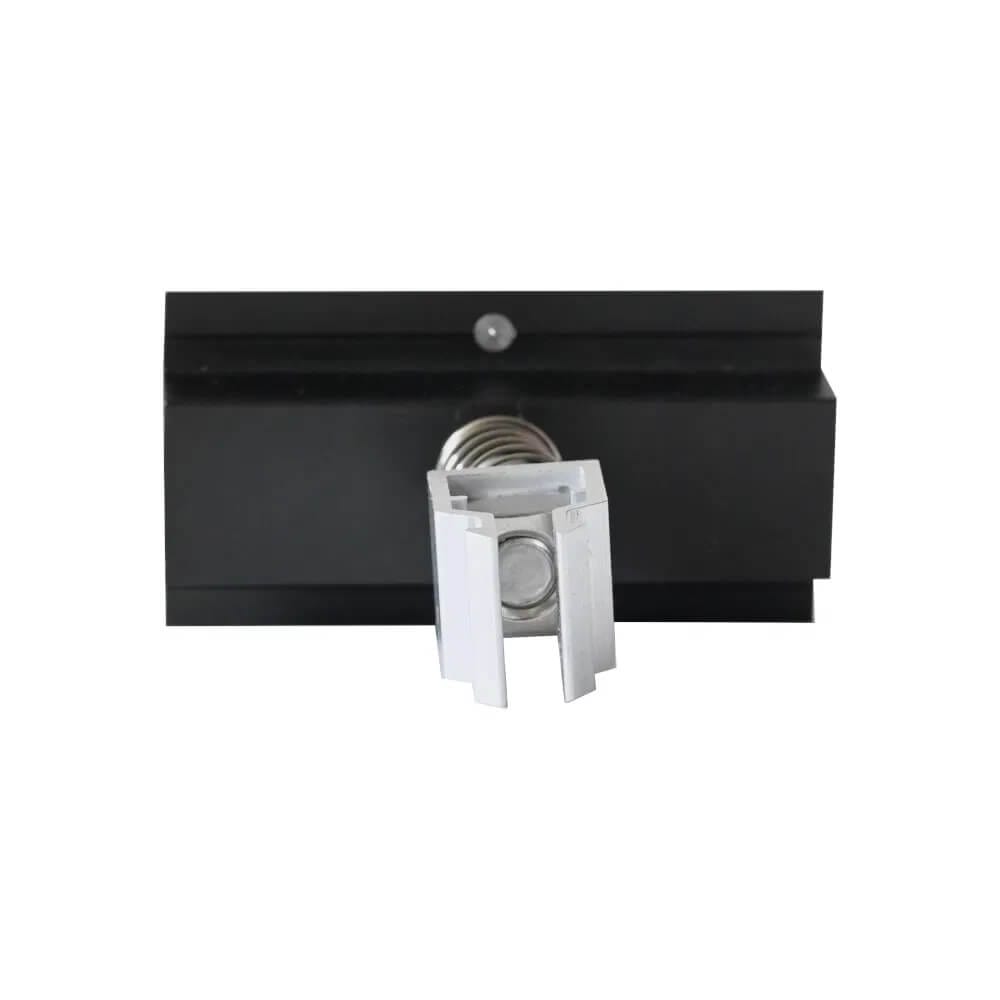

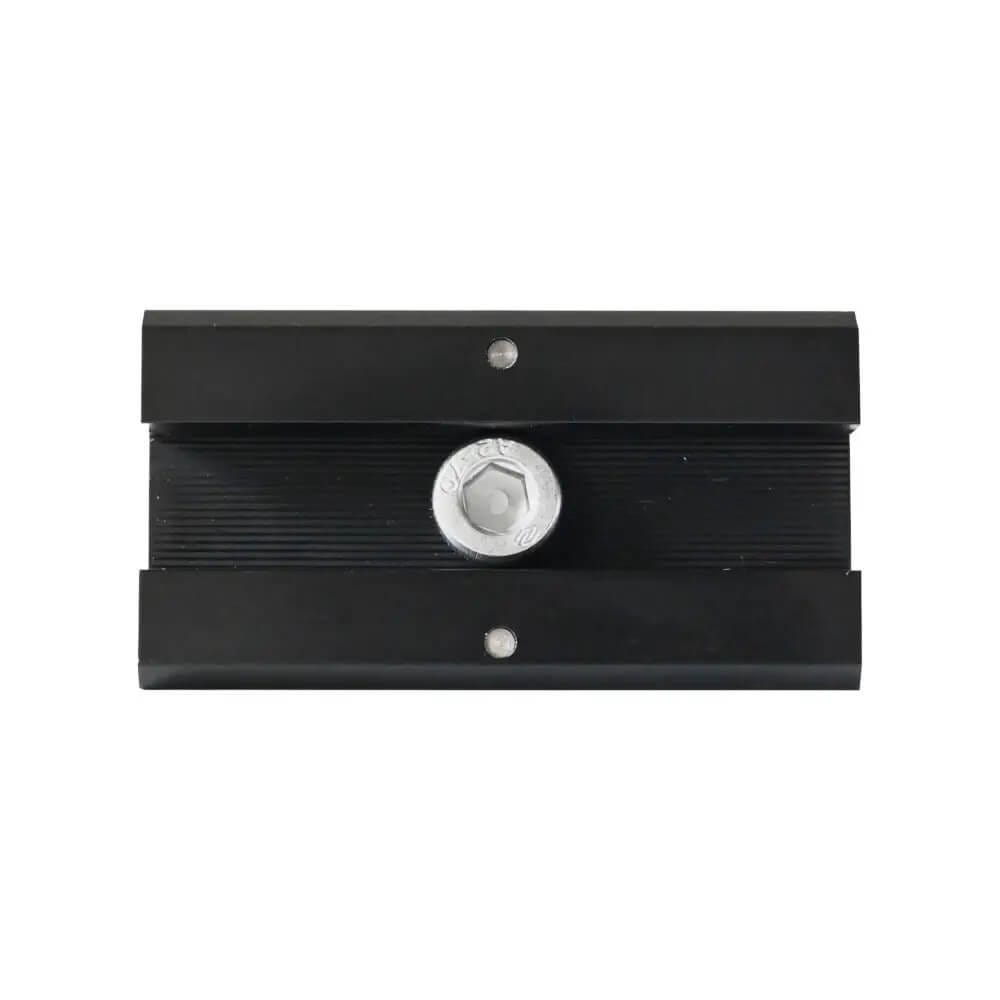

Die PV Mittelklemme mit Erdungspin ist speziell zur Befestigung zwischen zwei Photovoltaik-Modulen konzipiert. Sie gewährleistet durch ihren integrierten Erdungspin eine sichere elektrische Verbindung zwischen den Modulrahmen, der Montageschiene und dem gesamten Erdungssystem. Die Klemme wird vormontiert mit Klick-Element, Vierkantmutter und Zylinderkopfschraube geliefert und ist für Modulrahmenhöhen von 30 mm und 35 mm geeignet.
Vorteile der PV Mittelklemme mit Erdungspin
• Sichere und stabile Verbindung zwischen zwei PV-Modulen
• Effektive Erdung dank integriertem Erdungspin
• Vormontiert für eine schnelle und einfache Installation
• Gefertigt aus hochwertigem Aluminium EN AW-6060 T66
• Korrosionsbeständige, schwarz eloxierte Oberfläche
• Kompatibel mit gängigen Montageschienen-Systemen
• Erhältlich für Modulrahmenhöhen 30 mm und 35 mm
Technische Daten
• Material: Aluminium EN AW-6060 T66
• Klemmlänge: 70 mm
• Materialstärke: 3 mm
• Modulabstand: 20 mm
• Oberfläche: Schwarz (eloxiert)
• Erdung: Mit Erdungspin
• Befestigung: Klick-Element, Vierkantmutter, Zylinderkopfschraube M8×30 mm
Funktion und Anwendung
Die PV Mittelklemme mit Erdungspin stellt sicher, dass die eloxierten oder oxidierten Oberflächen der Modulrahmen elektrisch leitend mit der Montageschiene verbunden werden. Der Erdungspin durchdringt die Oberflächenschicht und verbessert die Kontaktqualität. Damit wird eine zuverlässige Erdung der gesamten PV-Anlage gewährleistet, was vor Überspannungen und Blitzschäden schützt.
Montagehinweis
Die 30 mm Variante der Mittelklemme mit Erdungspin kann auch bei Modulen mit 32 mm Rahmenhöhe eingesetzt werden. Dabei kann eine geringe Neigung der Klemme entstehen, da sie nicht vollständig auf der Schiene aufliegt. Für den äußeren Modulrand empfehlen wir die passende Endklemme mit Erdungspin.
Fazit
Mit der PV Mittelklemme mit Erdungspin erhalten Sie eine langlebige, montagefreundliche und elektrisch sichere Befestigungslösung für Photovoltaik-Module. Ideal für professionelle Installationen mit hohen Anforderungen an Stabilität und Erdungssicherheit.
