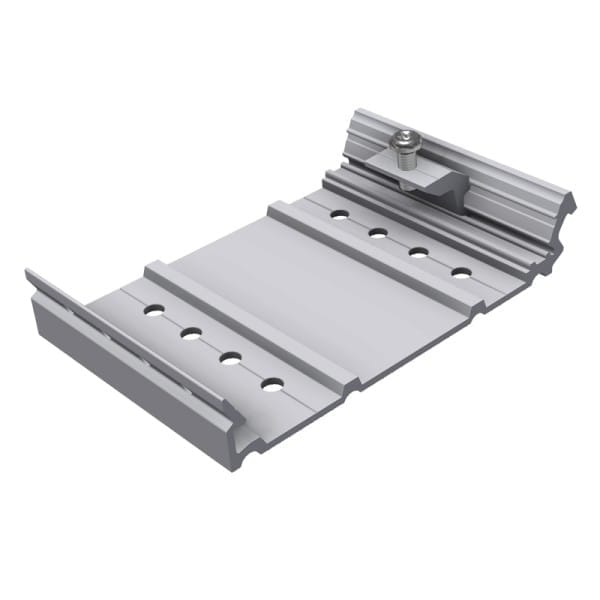

SL Rack Alpha-Flex 120
Der SL Rack Alpha-Flex 120, 11512-00, ist ein vielseitiges Montageelement zur sicheren Befestigung von Photovoltaikanlagen. Mit seiner Länge von 120 mm und der integrierten Aufnahmeplatte bietet er eine stabile Basis für die Konsole. Dank der Möglichkeit zum seitlichen Verschieben kann die Position der Konsole flexibel korrigiert werden. Zusätzlich verfügt der Alpha-Flex 120 über eine Aufnahme für die Erdung, was ihn zu einer besonders praxisgerechten Lösung für PV-Montagesysteme macht.
Vorteile
• Länge 120 mm, kompakte Bauweise
• Aufnahmeplatte für die Konsole integriert
• Seitliches Verschieben zur einfachen Korrektur
• Zusätzliche Aufnahme für Erdung
• Inklusive Alpha-Flex-Konsolenbefestiger
• Zwei Schraubengrößen für materialoptimierte Befestigung:
– 6er Tellerkopfschrauben zur schrägen Befestigung in die Dachlatte
– 8er Tellerkopfschrauben zur Befestigung auf dem Sparren
• Extrem robust, langlebig und präzise gefertigt
Technische Daten
• Produkttyp: Alpha-Flex
• Modell: 120
• Artikelnummer: 11512-00
• Länge: 120 mm
• Material: Stahl verzinkt / Aluminium
• Schraubenaufnahme: Ø 7 mm und Ø 8,5 mm
• Befestigung: 6er Tellerkopfschrauben (Dachlatte), 8er Tellerkopfschrauben (Sparren)
• Zusätzliche Funktion: Erdungsaufnahme
• Einsatzbereich: SL Rack Unterkonstruktion Schiene
Montagehinweise
Der Alpha-Flex 120 wird mit dem beiliegenden Konsolenbefestiger montiert. Je nach Untergrund kommen 6er Tellerkopfschrauben für die schräge Befestigung in die Dachlatte oder 8er Tellerkopfschrauben für die Montage auf dem Sparren zum Einsatz. Die Aussparungen sind mit Ø 7 mm und Ø 8,5 mm auf die entsprechenden Schrauben abgestimmt. Durch die seitliche Verschiebemöglichkeit der Konsole lässt sich die Position flexibel anpassen und kleine Montageungenauigkeiten werden ausgeglichen.
Fazit
Mit dem SL Rack Alpha-Flex 120 erhalten Sie ein flexibles, robustes und montagefreundliches Bauteil mit integrierter Erdungsaufnahme, das für höchste Stabilität und eine einfache Anpassung an unterschiedliche Dachbedingungen sorgt.
