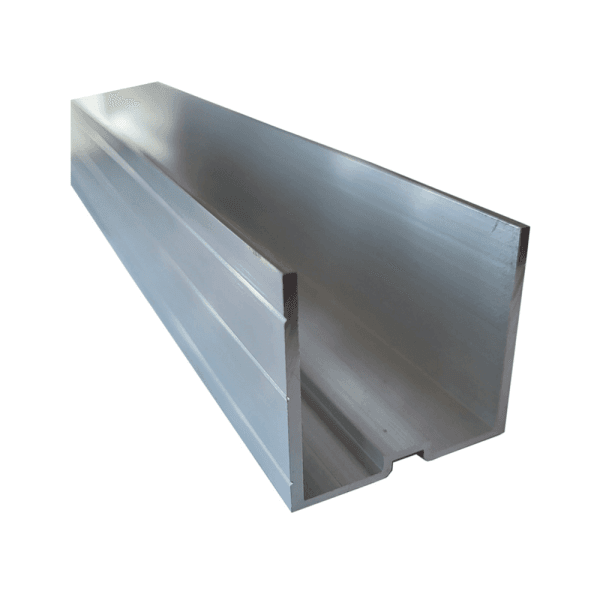

Schienenverbinder Typ 3 – U-Profil-Verbinder

Ähnliche Produkte

• In Berlin abholbar

  Wunschliste

  Montageschiene T2 in schwarz – 1,20m (1,6mm)

  PV Montageschiene Typ 2 – Standard (1,6mm) – schwarz eloxiert – Aluminiumprofil in 40x40mm mit einer Stärke von 1,6mm und einem Gewicht von 0,966 kg/m.Einzelne Stücke der Schiene können mit unseren Schienenverbindern verbunden werden.Die Montageschiene Typ 2 kann einfach/ waagerecht oder im Kreuzverbund montiert werdenZugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Montageschiene Typ 2 ist im Shop in diversen Längen verfügbar.

  Technische Daten

  • Längen: 1,20m - 6,00m
  • Stärke: 1,6 mm
  • Gewicht/m: 0,966 kg
  • Höhe x Breite: 40 x 40 mm
  • Unterer Kanal: Montage am Dach (M10)
  • Oberer Kanal: Montage PV-Modul (M8)
  • Montageart: Einfach / Kreuzverbund
  • Material: Aluminium EN AW-6060 T66

  Montagehinweis

  Befestigung am Dach (unterer Kanal M10): Variante 1: Hammerkopfschraube (Standard) M10 & Sperrzahnmutter M10. Die Hammerkopfschraube kann an beliebiger Stelle in den unteren Kanal eingefädelt werden. Variante 2: Sechskantschraube M10 & Sperrzahnmutter M10. Die Sechskantschraube muss vorab seitlich in den Schienenkanal eingeführt werden.Befestigung Modulklemme/PV-Modul (oberer Kanal M8): Variante 1: Modulklemme mit Nutenstein (Standard) & Zylinderkopfschraube M8 Variante 2: Modulklemme mit Klick-System (vormontiert mit Zylinderkopfschraube M8)Schienenverbinder: Einzelne Stücke der Schiene können mit unseren Schienenverbindern verbunden werden. Für die Montageschiene Typ 1 – Standard können folgende Verbinder verwendet werden: Schienenverbinder Typ 1 (Standardverbinder), Typ 2 oder Typ 3.Kreuzschienenverbund: Variante 1: Die Montageschiene Typ 2 kann für sich im Kreuzschienensystem montiert werden. Als Kreuzschienenverbinder wird die Verbindungsplatte (Kreuzschienenverbinder Typ 1) verwendet. Variante 2:Für einen optischen Abschluss können an den Enden der Schienen unsere Endkappen 40x40mm befestigt werden.

  10,30 €* 12,26 €inkl. 19% MwSt. zzgl. Versandkosten
• In Berlin abholbar

  Wunschliste

  Schienenverbinder T2 – Flach Schraubverbinder

  Der Schienenverbinder Typ 2 – Schraubverbinder Flach aus Edelstahl A2 1.4301 zur Verbindung von zwei Schienenelementen wird mit Hilfe von vier Sechskantschrauben M10 und vier Sperrzahnmuttern M10 in den unteren Schienenkanal eingeschraubt.Der Schienenverbinder kann für Montageschiene Typ 1,Typ 2 und Typ 4 verwendet werden.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Schrauben und Sperrzahnmutter ist nicht Teil des Lieferumfangs und kann hier im Bereich Zubehör für PV Unterkonstruktion erworben werden.Muss noch zusätzlich erworben werden je Schienenverbinder.4 x Sechskantschrauben M10 4 x Sechskantsperrzahnmutter M10

  Technische Daten

  • Material: A2 Edelstahl
  • Stärke: 5 mm
  • Länge: 200 mm
  • Breite: 40 mm
  • Oberfläche: unbehandelt
  • Montage: 1 Stück je Verbindung
  • Eignung: Montageeschiene Typ 1, 2 und 4

  Montagehinweis

  Es wird ein Schienenverbinder je Schienenverbund benötigt. Dieser wird mit Hilfe von 4 Sechskantschrauben M10 und 4 Sperrzahnmuttern M10 (je Seite 2) mit dem unteren Kanal (M10) der Montageschiene Typ 1 / Typ 2 oder mit einem beliebien Kanal der Montageschiene Typ 4 verschraubt.Passendes Zubehör zur Montage finden Sie bei uns im Shop.

  2,29 €* 2,73 €inkl. 19% MwSt. zzgl. Versandkosten
• auf Anfrage

  Wunschliste

  VS+ Montageschiene 50 x 37 x 4400 mm

  39,11 €*
• In Berlin abholbar

  Wunschliste

  Montageschiene T2 – 2,40m (1,6mm)

  Montageschiene Typ 2 – Duro (1,6mm) – 2,40m Aluminiumprofil in 40x40mm mit einer Stärke von 1,6mm und einem Gewicht von 0,966 kg/m.Bei der Planung der benötigten Schienenlänge die Modulbreite, die Modulklemmbreite (ca. 20mm) sowie ggf. seitliche Puffer berücksichtigen. Einzelne Stücke der Schiene können mit unseren Schienenverbindern verbunden werden.Die Montageschiene Typ 2 kann einfach/ waagerecht oder im Kreuzverbund montiert werden – für sich selbst in Kombination mit der Montageschiene Typ 1.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Montageschiene Typ 2 ist im Shop in diversen Längen verfügbar.

  Technische Daten

  • Länge: 1,20m - 6,00m
  • Stärke: 1,6 mm
  • Gewicht/m: 0,966 kg
  • Höhe x Breite: 40 x 40 mm
  • Unterer Kanal: Montage am Dach (M10)
  • Oberer Kanal: Montage PV-Modul (M8)
  • Montageart: Einfach / Kreuzverbund
  • Material: Aluminium EN AW-6060 T66

  Befestigung

  Befestigung PV-Modul (oberer Kanal) −  Variante 1: Nutenstein & Zylinderkopfschraube M8 −  Variante 2: Klick-System▪ Befestigung am Dach (unterer Kanal) −  Hammerkopfschraube (Standard) M10 & Sperrzahnmutter M10. −  Sechskantschraube M10 & Sperrzahnmutter M10.▪ Schienenverbinder − Kann mit Schienenverbinder Typ 1, 2 und 3 verbunden werden▪ Kreuzschienenverbund − Die Montageschiene Duro kann mit sich selber als Kreuzverbund montiert werden. Kreuzverbinder Typ 1 wird hierbei verwendet

  15,70 €* 18,68 €inkl. 19% MwSt. zzgl. Versandkosten
• In Berlin abholbar

  Wunschliste

  Montageschiene T2 – 1,20m (1,6mm)

  Montageschiene Typ 2 – Duro (1,6mm) – 1,20m Aluminiumprofil in 40x40mm mit einer Stärke von 1,6mm und einem Gewicht von 0,966 kg/m.Bei der Planung der benötigten Schienenlänge die Modulbreite, die Modulklemmbreite (ca. 20mm) sowie ggf. seitliche Puffer berücksichtigen. Einzelne Stücke der Schiene können mit unseren Schienenverbindern verbunden werden.Die Montageschiene Typ 2 kann einfach/ waagerecht oder im Kreuzverbund montiert werden – für sich selbst in Kombination mit der Montageschiene Typ 1.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Montageschiene Typ 2 ist im Shop in diversen Längen verfügbar.

  Technische Daten

  • Länge: 1,20m - 6,00m
  • Stärke: 1,6 mm
  • Gewicht/m: 0,966 kg
  • Höhe x Breite: 40 x 40 mm
  • Unterer Kanal: Montage am Dach (M10)
  • Oberer Kanal: Montage PV-Modul (M8)
  • Montageart: Einfach / Kreuzverbund
  • Material: Aluminium EN AW-6060 T66

  Befestigung

  Befestigung PV-Modul (oberer Kanal) −  Variante 1: Nutenstein & Zylinderkopfschraube M8 −  Variante 2: Klick-System▪ Befestigung am Dach (unterer Kanal) −  Hammerkopfschraube (Standard) M10 & Sperrzahnmutter M10. −  Sechskantschraube M10 & Sperrzahnmutter M10.▪ Schienenverbinder − Kann mit Schienenverbinder Typ 1, 2 und 3 verbunden werden▪ Kreuzschienenverbund − Die Montageschiene Duro kann mit sich selber als Kreuzverbund montiert werden. Kreuzverbinder Typ 1 wird hierbei verwendet

  6,90 €* 8,21 €inkl. 19% MwSt. zzgl. Versandkosten
