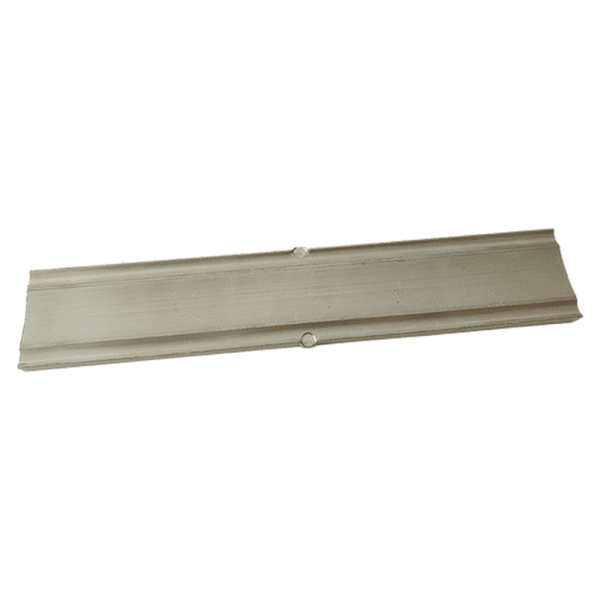

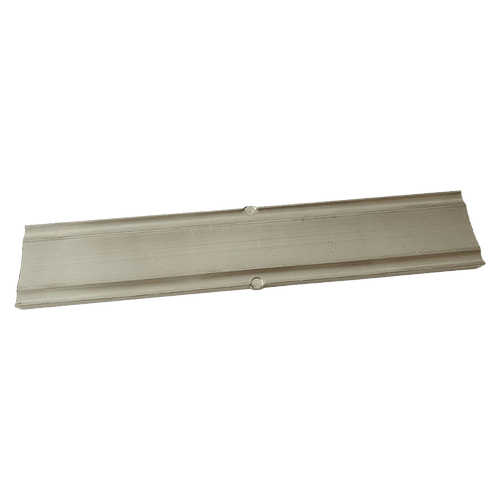

Schienenverbinder T1 – Steckverbinder Flach

1,40 €* 1,67 €inkl. 19% MwSt. zzgl. Versandkosten

Vorrätig

Lieferzeit: 2-7 Werktage

Schienenverbinder Typ 1 – Steckverbinder Flach zur Verbindung von zwei Schienenelementen

Stock Information

Scroll Location

Wunschliste
SKU: 1742744 Kategorien: , ,

Der Schienenverbinder Typ 1 – Steckverbinder Flach aus Aluminium zur Verbindung von zwei Schienenelementen ist unser Standardverbinder. Durch die einfache Steckverbindung können in kurzer Zeit die einzelnen Schienenelemente miteinander verbunden werden.

Der Schienenverbinder kann für Montageschiene Typ 1 und Typ 2 verwendet werden.

Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.

Technische Daten

  • Material: Aluminium EN AW-6060 T66
  • Stärke: 3,7 – 6,3 mm
  • Länge: 200 mm
  • Breite: 36,4 mm
  • Oberfläche: unbehandelt
  • Montage: 2 Stück je Schienenverbund
  • Eignung: Montageschiene Typ 1 und Typ 2

Montagehinweis

Es werden zwei Schienenverbinder je Schienenverbund benötigt. Diese passen in die zwei seitlichen Kanäle der Montageschiene Typ 1 und Typ 2. Die Schienenverbinder werden eingeschoben/eingeschlagen.

In der Mitte des Schienenverbinders befinden sich zwei ausstehende Kerben, sodass die Schienen von beiden Seiten mit dem gleichen Abstand verbunden werden.

Zusätzliche Informationen

Gewicht0,12 kg
Größe20 × 3 cm
