Kreuzverbinder T1 – Verbindungsplatte

1,49 €* 1,77 inkl. 19% MwSt. zzgl. Versandkosten

Vorrätig

Lieferzeit: 2-7 Werktage

Verbinder zur Kreuzschienenmontage zwischen oberer und unterer Montageschiene (für Schienen Typ 1, Typ 2 und Typ 4 geeignet, s. Montagehinweise)

SKU: 1770872 Kategorie:

Verbinder zur Kreuzschienenmontage zwischen oberer und unterer Montageschiene (für Schienen Typ 1, Typ 2 und Typ 4 geeignet, s. Montagehinweise)

Die Schrauben, Nutenstein und Sperrzahnmutter ist nicht Teil des Lieferumfangs und kann hier im Bereich Zubehör für PV Unterkonstruktion erworben werden.

Muss noch zusätzlich erworben werden je Kreuzverbinder.

1 x Hammerkopfschrauben M10
1 x Sechskantsperrzahnmutter M10
2 x Zylinderkopfschrauben M8 x 16 mm
2 x Nutenstein Typ 1

Technische Daten

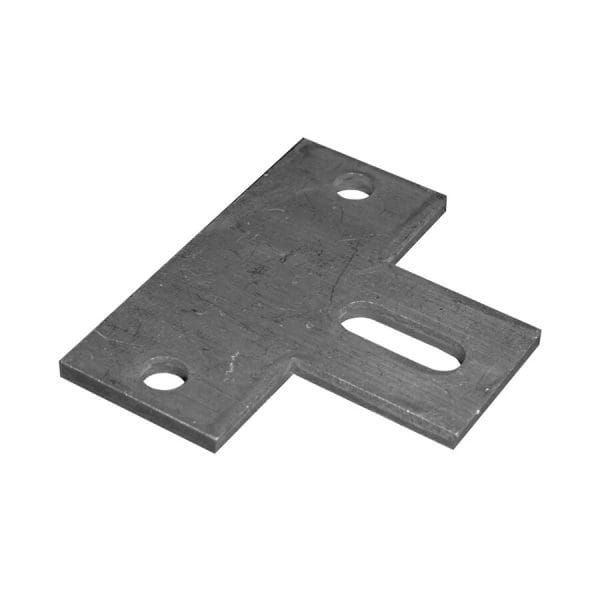

Kreuzverbinder Typ 1 – Aluminium Verbindungsplatte für 40 x 40 mm Profile

  • Material: Aluminium EN AW-6060 T66
  • Stärke: 5 mm
  • Rundloch: M8
  • Langloch: M10
  • Eignung: Montageschiene Typ 1 & Typ 2

Zusätzliche Informationen

Gewicht 0,1 kg

Montagehinweis

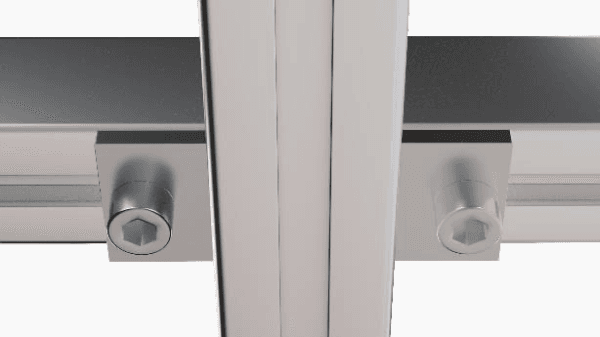

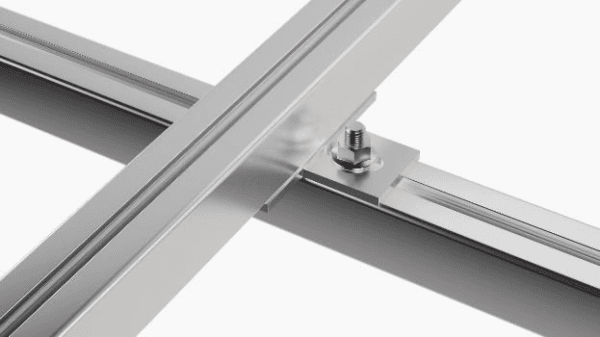

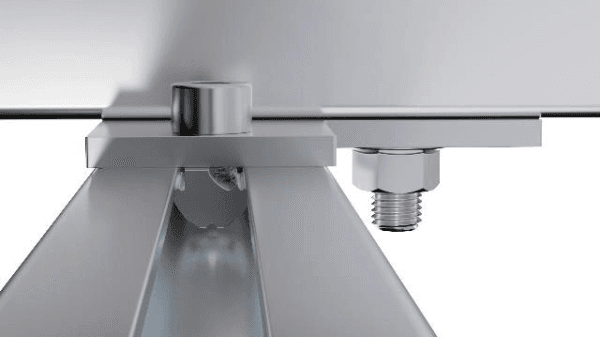

Variante 1 (Schienentyp 1/ 2): Der Kreuzverbinder wird im oberen Kanal der unteren Schiene mit zwei Zylinderkopfschrauben M8x16mm und 2 Nutensteinen Typ 1 befestigt. Die obere Schiene wird mit Hilfe einer Hammerkopfschraube M10 (Alternativ: Sechskantschraube M10) und Sperrzahnmutter M10 am Langloch des Kreuzverbinders montiert.

Variante 2 (Schienentyp 4): Der Kreuzverbinder wird in einem Schienenkanal Kanal der unteren Schiene mit zwei Hammerkopfschrauben M8x20mm und 2 Sperrzahnmuttern befestigt. Die obere Schiene wird mit Hilfe einer Hammerkopfschraube M8 und Sperrzahnmutter am Langloch des Kreuzverbinders montiert.

Datenblätter

  • Montageschiene T1 – (1,3mm)

    Montageschiene Typ 1 – Standard (1,3mm) – 6,00 m Aluminiumprofil in 40x40mm mit einer Stärke von 1,3mm und einem Gewicht von 0,765 kg/m. Einzelne Stücke der Schiene können mit unseren Schienenverbindern verbunden werden. Die Montageschiene Typ 1 kann einfach/ waagerecht oder im Kreuzverbund montiert werden – für sich selbt oder in Kombination mit der Montageschiene Typ 2. Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung. Die Montageschiene Typ 1 ist im Shop in diversen Längen verfügbar.

    Technische Daten

    • Stärke: 1,3 mm
    • Gewicht/m: 0,765 kg
    • Höhe x Breite: 40 x 40 mm
    • Unterer Kanal: Montage am Dach (M10)
    • Oberer Kanal: Montage PV-Modul (M8)
    • Montageart: Einfach / Kreuzverbund
    • Material: Aluminium EN AW-6060 T66
    • Längen Toleranz: +/- 10mm

    Befestigung

    ▪ Befestigung PV-Modul (oberer Kanal) −  Variante 1: Nutenstein & Zylinderkopfschraube M8 −  Variante 2: Klick-System ▪ Befestigung am Dach (unterer Kanal) −  Hammerkopfschraube (Standard) M10 & Sperrzahnmutter M10. −  Sechskantschraube M10 & Sperrzahnmutter M10. ▪ Schienenverbinder − Kann mit Schienenverbinder Typ 1, 2 und 3 verbunden werden ▪ Kreuzschienenverbund − Die Standard Montageschiene kann mit sich selber als Kreuzverbund montiert werden. Kreuzverbinder Typ 1 wird hierbei verwendet
    6,23 €* 27,80
  • Montageschiene T2 – (1,6mm)

    Montageschiene Typ 2 – Duro (1,6mm) – 6,0 m Aluminiumprofil in 40x40mm mit einer Stärke von 1,6mm und einem Gewicht von 0,966 kg/m. Bei der Planung der benötigten Schienenlänge die Modulbreite, die Modulklemmbreite (ca. 20mm) sowie ggf. seitliche Puffer berücksichtigen. Einzelne Stücke der Schiene können mit unseren Schienenverbindern verbunden werden. Die Montageschiene Typ 2 kann einfach/ waagerecht oder im Kreuzverbund montiert werden – für sich selbst in Kombination mit der Montageschiene Typ 1. Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung. Die Montageschiene Typ 2 ist im Shop in diversen Längen verfügbar.

    Technische Daten

    • Länge: 1,20m - 6,00m
    • Stärke: 1,6 mm
    • Gewicht/m: 0,966 kg
    • Höhe x Breite: 40 x 40 mm
    • Unterer Kanal: Montage am Dach (M10)
    • Oberer Kanal: Montage PV-Modul (M8)
    • Montageart: Einfach / Kreuzverbund
    • Material: Aluminium EN AW-6060 T66

    Befestigung

    Befestigung PV-Modul (oberer Kanal) −  Variante 1: Nutenstein & Zylinderkopfschraube M8 −  Variante 2: Klick-System ▪ Befestigung am Dach (unterer Kanal) −  Hammerkopfschraube (Standard) M10 & Sperrzahnmutter M10. −  Sechskantschraube M10 & Sperrzahnmutter M10. ▪ Schienenverbinder − Kann mit Schienenverbinder Typ 1, 2 und 3 verbunden werden ▪ Kreuzschienenverbund − Die Montageschiene Duro kann mit sich selber als Kreuzverbund montiert werden. Kreuzverbinder Typ 1 wird hierbei verwendet
    6,90 €* 39,20
