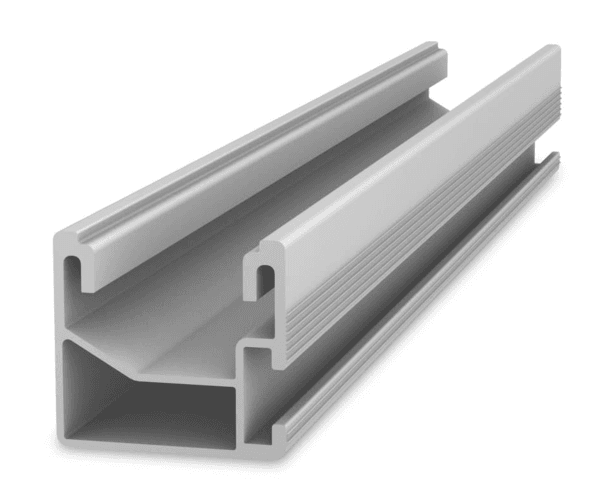

K2 Montageschiene SingleRail 36 mit 3,65 m

Ähnliche Produkte

•

  Dachhaken 3-fach verstellbar Alu Standard Line

  Dachhaken 3-fach verstellbar Alu Standard Line

  Der Dachhaken 3-fach verstellbar Alu Standard Line ist die optimale Lösung für eine flexible, sichere und langlebige Photovoltaik-Montage auf Ziegeldächern. Gefertigt aus hochwertigem Aluminium EN-AW-6063 T66, kombiniert dieser Alu PV Dachhaken Leichtigkeit mit hoher Stabilität. Durch die dreifache Verstellmöglichkeit lässt er sich ideal an unterschiedliche Dachbedingungen anpassen.Der Photovoltaik Dachhaken 3-fach verstellbar Alu Standard Line kann auf seiner Grundplatte in drei verschiedenen Höhen befestigt und zusätzlich horizontal stufenlos verschoben werden. Auch die Höhe des oberen Winkels ist dank Riffelung und vormontierter Sechskantschraube individuell einstellbar. So lassen sich Höhenunterschiede ausgleichen und die PV Montageschienen optimal ausrichten.Mit seinem geringen Gewicht und der hohen Belastbarkeit eignet sich der Solar Dachhaken Alu Standard Line besonders für Mittellastbereiche. Die Montage erfolgt einfach und schnell mit nur einem Werkzeug – ideal für eine effiziente Installation. Dank der präzisen Fertigung „Made in Germany“ ist dieser Haken besonders zuverlässig und langlebig.

  Vorteile

  • Dreifach verstellbarer Alu-Dachhaken für maximale Flexibilität • Horizontal verschiebbar und höhenjustierbar • Gefertigt aus Aluminium EN-AW-6063 T66 – leicht & stabil • Einfache Montage mit nur einem Werkzeug • Kompatibel mit Montageschienen Typ 1, 2 & Pemba Typ 4 • Geeignet für Schräg- und Steildächer ab 20° Dachneigung • Made in Germany – hohe Verarbeitungsqualität

  Technische Daten

  • Produkttyp: Aluminium Dachhaken 3-fach verstellbar • Kategorie: Standard, Mittellast • Material: Aluminium EN-AW-6063 T66 • Dachart: Schrägdach & Steildach ab 20° Dachneigung • Ziegeltyp: Formziegel, Dachpfannen, Dachsteine • Höhenverstellbarkeit Mittelteil: 15 mm • Höhenverstellbarkeit oberer Winkel: 30 mm • Seitliche Verstellbarkeit: 32,5 mm (65 mm gesamt) • Fußbohrungen: Ø 8,5 mm • Grundplatte: 123,9 × 100 × 6 mm • Gesamtmaße: 244 × 100 mm • Steglänge: 120 mm • Gewicht: 0,68 kg • Befestigung: 2 Tellerkopfschrauben (z. B. M8 × 100 mm)

  Montagehinweise

  Der Aluminium Dachhaken 3-fach verstellbar Standard Line wird mit zwei Tellerkopfschrauben sicher auf dem Sparren befestigt. Bei Konterlattung sind entsprechend längere Schrauben erforderlich. Dank der Verstellung und Justierung mit nur einem Werkzeug sparen Sie wertvolle Montagezeit. Der Haken ist kompatibel mit allen gängigen PV Montageschienen Typ 1, 2 & Pemba Typ 4.

  Fazit

  Mit dem Dachhaken 3-fach verstellbar Aluminium Standard Line setzen Sie auf eine leichte, robuste und montagefreundliche Lösung für eine langlebige und effiziente Photovoltaik-Unterkonstruktion. Ideal für private und gewerbliche PV Installationen.

  6,84 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• In Berlin abholbar

  Mittelklemme mit Haken-System (schwarz, eloxiert)

  Mittelklemme mit Hakensystem – einfache und sichere Modulbefestigung für PV-Montageschienen

  Die Mittelklemme mit Hakensystem sorgt für eine zuverlässige Fixierung von Photovoltaikmodulen an der Montageschiene. Sie wird mithilfe einer Zylinderkopfschraube M8, einer Klick-Klemme und einer Vierkantmuttermontiert – ideal für eine schnelle, werkzeugarme Installation.

  Die Klemme ist kompatibel mit Schienentyp 1 und 2 sowie der Kurzschiene Trapezblech. Hergestellt aus Aluminium EN AW-6060 T66, überzeugt sie durch Stabilität, Korrosionsbeständigkeit und eine langlebige schwarze Eloxal-Oberfläche. Die Klemmlänge beträgt 70 mm, bei einem Modulabstand von 20 mm und einer Materialstärke von 3 mm.

  Bitte beachten: Die Schnittkanten sind unbehandelt und nicht schwarz eloxiert. Leichte Kratzer oder Lagerspurenkönnen produktionsbedingt auftreten und stellen keinen Qualitätsmangel dar.

  Für PV-Module mit einer Rahmenhöhe von 28 mm kann auch die Mittelklemme mit 30 mm Rahmenhöhe verwendet werden.

  Montagehinweis:
  – Befestigung ausschließlich an Schienentyp 1 oder 2
  – Kombination aus Klick-Klemme, Vierkantmutter und Zylinderkopfschraube M8

  Die Mittelklemme mit Hakensystem ist die ideale Lösung für eine schnelle und sichere PV-Montage mit modernem Klicksystem.

  1,45 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
•

  Stockschraube M12 mit Adapterblech

  Stockschraube M12 mit Adapterblech – Vielseitige Lösung für Blech- und Wellenprofildächer

  Die vormontierte Stockschraube M12 (in den Längen 200–350 mm) eignet sich ideal zur sicheren Befestigung von Photovoltaik-Unterkonstruktionen auf Dächern mit Blech- oder Wellenprofil. Sie besteht aus hochwertigem Edelstahl A2 und wird inklusive EPDM-Dichtung, drei Sperrzahnmuttern (DIN 6923) sowie einem robusten Adapterblechgeliefert – für eine schnelle, dichte und stabile Montage.

  Das Adapterblech (80 × 30 × 5 mm) verfügt über ein Langloch (10 × 30 mm) und ein Rundloch (Ø 13 mm), was die flexible Verschraubung mit verschiedenen Schienentypen ermöglicht. Die EPDM-Dichtung sorgt für einen dauerhaften Schutz gegen Feuchtigkeit und Wettereinflüsse.

  Technische Daten:

  • Dachart: Blech- oder Wellenprofil

  • Material: Edelstahl A2 (rostfrei)

  • Durchmesser: M12

  • Längen: 200 mm, 250 mm, 300 mm, 350 mm

  • Adapterblech mit Langloch (10×30 mm) und Rundloch (Ø13 mm)

  Montagehinweis:

  Die Montageschiene wird oberhalb der Stockschraube mithilfe einer M10-Schraube (z. B. Hammerkopfschraube) und einer M10-Sperrzahnmutter befestigt. Alle Montageschienen aus unserem Sortiment sind kompatibel.

  Weitere Stockschrauben-Größen sind im Shop erhältlich – kontaktieren Sie uns gern bei Sonderwünschen.

  2,49 €* – 3,09 € inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
•

  Dachhaken RH1

  Dachhaken RH1

  Der Dachhaken RH1 von Renusol überzeugt durch außergewöhnliche Stabilität, Flexibilität und eine einfache Montage. Mit 25 % mehr Tragfähigkeit als sein Vorgänger ist er der bislang robusteste Haken im Sortiment.

  Die verstellbare Grundplatte und die vierstufige Höheneinstellung (bis zu 25 mm) ermöglichen eine optimale Anpassung an unterschiedliche Dachbedingungen. Entwickelt wurde der Haken basierend auf Kundenwünschen nach einem ultrastarken Dachhaken – und erfüllt so höchste Anforderungen an Belastbarkeit und Benutzerfreundlichkeit.

  Renusol kombiniert mit dem Dachhaken RH1 eine solide Bauweise, materialsparende Montage und den bewährten Serviceanspruch. Unterstützt wird die Planung durch das kostenlose Designtool PV-Configurator 3.0, das Montageplanung, Statik und Stücklisten in zehn Sprachen bietet.

  17,15 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
•

  Dachhaken Standard, 3-fach-verstellbar (A2 1.4301)

  Dachhaken Standard 3 fach verstellbar A2 1.4301 – flexibel und robust

  Der Dachhaken Standard 3 fach verstellbar A2 1.4301 besteht aus 5 mm starkem Edelstahl (1.4301, Korrosionsklasse II) und bietet maximale Flexibilität bei der Montage. Die Grundplatte hat drei Befestigungspunkte, zudem sind Bügelhöhe und Winkel individuell verstellbar – ideal für Schrägdächer ab 20°.

  Technische Details:


  • Maße Grundplatte: 55×140×5 mm
  • Lochgröße: 9 mm
  • Steglänge innen: 112 mm
  • Gesamthöhe: 115–153 mm
  • Gewicht: 0,79 kg
  • Passend für Formziegel, Pfannen und -steine

  Montagehinweis:


  Befestigung auf dem Sparren mit mindestens zwei Tellerkopfschrauben A2 M8 (z. B. M8×100 mm), unter Beachtung der empfohlenen Abstände. Die Montageschiene wird mit M10-Schraube und Sperrzahnmutter auf dem Haken fixiert.

  Der Dachhaken Standard 3 fach verstellbar A2 1.4301 wird in Deutschland nach EN 1090 und ISO 9001 gefertigt. Weitere Varianten und passendes Zubehör sind im Shop verfügbar.

  6,30 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
