Weidmüller PV Next Generatoranschlusskasten 1100 V – 2 MPP – Typ I+II

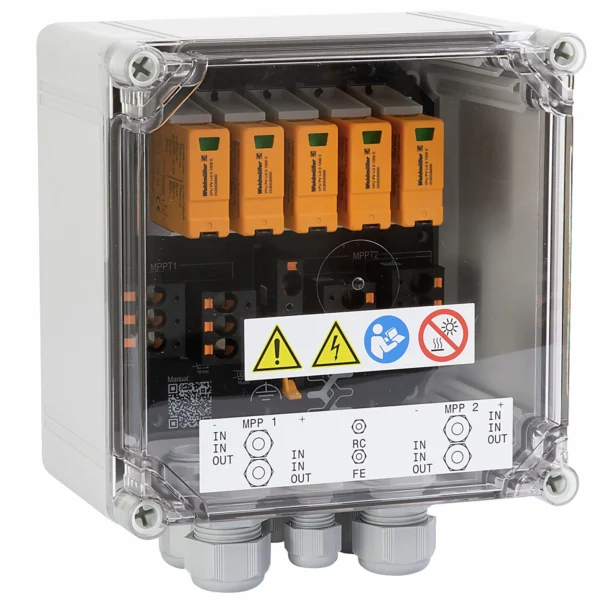

Der Weidmüller PV Next Generatoranschlusskasten 1100 V dient dem Schutz und der Zusammenführung von DC-Strings in Photovoltaikanlagen mit zwei MPP-Trackern. Der anschlussfertige Generatoranschlusskasten verfügt über jeweils zwei Eingänge und einen Ausgang pro MPP sowie einen integrierten Überspannungsschutz vom Typ I+II.
Mit einer Bemessungsspannung von bis zu 1.100 V DC, PUSH IN Anschlusstechnik und der Schutzart IP65 eignet sich der PV Next Generatoranschlusskasten für professionelle Photovoltaikinstallationen im geschützten Außenbereich.
Vorteile des Weidmüller PV Next Generatoranschlusskastens
- 2 MPP-Tracker: Ausgelegt für Photovoltaikanlagen und Wechselrichter mit zwei MPP-Trackern.
- 2 Eingänge je MPP: Pro MPP stehen zwei parallel geschaltete DC-Eingänge zur Verfügung.
- 1 Ausgang je MPP: Die zusammengeführten Strings werden über jeweils einen DC-Ausgang pro MPP weitergeführt.
- Überspannungsschutz Typ I+II: Integrierter Kombi-Ableiter zum Schutz der DC-Seite der PV-Anlage.
- Bis 1.100 V DC: Für PV-Systemspannungen bis maximal 1.100 V DC ausgelegt.
- PUSH IN Anschlusstechnik: DC-Ein- und Ausgänge ermöglichen Leiterquerschnitte von 2,5 bis 16 mm².
- IP65: Geschütztes Gehäuse für die Installation im geschützten Außenbereich.
- Robustes Gehäuse: Gehäuse aus glasfaserverstärktem Polyester und Polycarbonat.
Technische Daten
| Hersteller | Weidmüller |
| Produktserie | PV Next |
| Herstellertyp | PVN DC 2I 1O 2MPP SPD1R CG 11 |
| Hersteller-Art.-Nr. | 2866320000 |
| Bemessungsspannung DC | 1.100 V |
| Anzahl MPP | 2 |
| DC-Eingänge | 4 insgesamt / 2 pro MPP |
| DC-Ausgänge | 2 insgesamt / 1 pro MPP |
| Max. Strom pro MPP | 50,25 A |
| Bemessungsstrom | 67 A |
| Überspannungsschutz | Typ I+II |
| Max. Ableitstrom (8/20 µs) | 40 kA |
| Blitzprüfstrom Iimp (10/350 µs) | 6,25 kA |
| Schutzpegel Up | ≤ 3,8 kV |
| DC-Anschlusstechnik | PUSH IN |
| Leiterquerschnitt DC | 2,5–16 mm² |
| DC-Lasttrennschalter | Nein |
| Stringsicherungen | Nein |
| Schutzart | IP65 |
| Schutzklasse | II |
| Abmessungen (H × B × T) | 228 × 200 × 132 mm |
| Nettogewicht | 2,0 kg |
| Umgebungstemperatur | -40 °C bis +50 °C |
| Montageart | Wandmontage |
| Einbauort | Geschützter Außenbereich |
Lieferumfang
- 1 × Weidmüller PV Next Generatoranschlusskasten
- 4 × Montagefuß
- 8 × Dichtstopfen
Montage und Anwendung
Der Generatoranschlusskasten ist für Wechselrichter mit zwei MPP-Trackern konzipiert. Pro MPP können bis zu zwei parallel geschaltete DC-Eingänge angeschlossen und über einen gemeinsamen DC-Ausgang zum Wechselrichter geführt werden.
Die DC-Leiter werden über die integrierte PUSH IN Anschlusstechnik angeschlossen. Der Generatoranschlusskasten ist für die Wandmontage im geschützten Außenbereich vorgesehen.
Hinweis: Installation und Anschluss elektrischer Komponenten einer Photovoltaikanlage dürfen nur entsprechend der geltenden technischen Vorschriften und durch entsprechend qualifiziertes Fachpersonal durchgeführt werden. Die Auslegung des Überspannungsschutzes und der gesamten DC-Seite muss auf die jeweilige PV-Anlage abgestimmt werden.
Fazit
Der Weidmüller PV Next Generatoranschlusskasten 1100 V kombiniert die String-Zusammenführung für zwei MPP-Tracker mit einem integrierten Überspannungsschutz Typ I+II. Vier DC-Eingänge, zwei DC-Ausgänge, PUSH IN Anschlusstechnik und die Schutzart IP65 machen ihn zu einer professionellen Lösung für den DC-seitigen Schutz von Photovoltaikanlagen.
