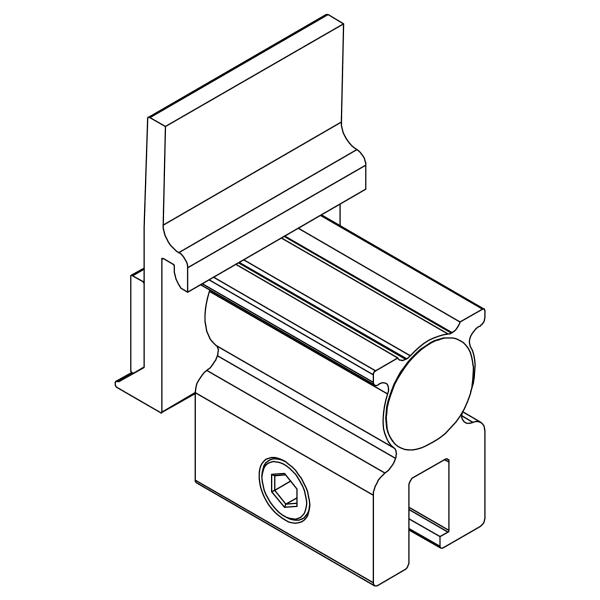

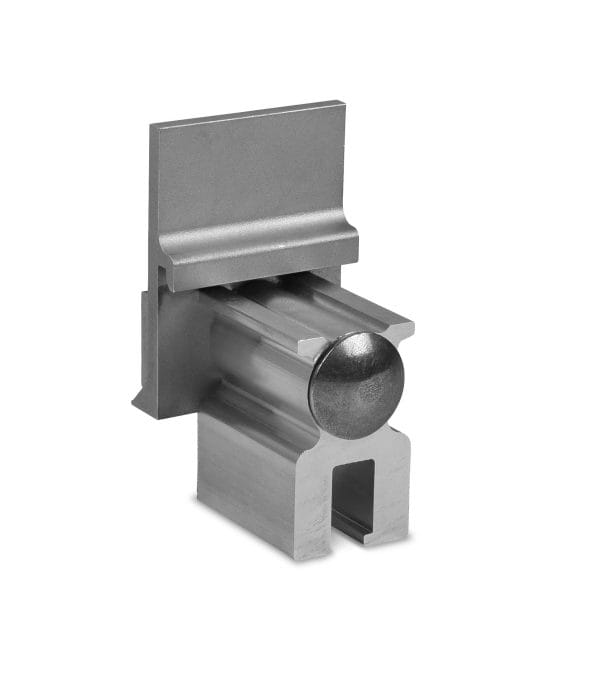

K2 SingleRail Doppelstehlfalzklemme CF:x

Ähnliche Produkte

•

  Wunschliste

  Stockschrauben Edelstahl für PV Anlagen

  Die Stockschraube wird im Regelfall mit einem Adapterblech montiert – eingeklemmt zwischen den oberen beiden Sperrzahnmuttern. Die passenden Adapterbleche finden Sie bei uns im Shop. Für die Stockschrauben M10 benötigen Sie das Adapterblech mit dem Lochdurchmesser ⌀ 11 mm.Sie finden die Stockschrauben in weiteren Größen – auch bereits vormontiert mit Adapterblech – in unserem Shop.Bitte kontaktieren Sie uns, falls Sie die passende Größe nicht finden können.

  Technische Daten

  Stockschraube M10x200 mm, mit EPDM-Dichtung und 3 Sperrzahnmuttern DIN 6923Dachart: Blech-/Wellenprofil Material: A2 Edelstahl Durchmesser: M10 und M12 Länge: 200 mm - 350mm

  Montagehinweis

  Die Montageschiene wird oberhalb der Stockschraube mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt. Alle unsere Montageschienen-Varianten können mit der Stockschraube montiert werden.

  1,30 €* – 2,96 €
•

  Wunschliste

  Stockschraube M12 mit Adapterblech

  Die Stockschraube M12x200 – 350mm ist mit einer EPDM-Dichtung, 3 Sperrzahnmuttern und einem Adapterblech vormontiert.Weitere Größen an Stockschrauben finden Sie bei uns im Shop. Bitte kontaktieren Sie uns, falls Sie die passende Größe nicht finden können.

  Technische Daten

  Stockschraube, mit EPDM-Dichtung und 3 Sperrzahnmuttern DIN 6923 mit AdapterblechDachart: Blech-/Wellenprofil Material: A2 Edelstahl Durchmesser: M12 Länge: 200 mm, 250mm, 300mm, 350mm Adapterblech: 80x30x5 mm Adapterblech Langloch: 10×30 mm Adapterblech Rundloch: ⌀ 13 mm

  Montagehinweis

  Die Montageschiene wird oberhalb der Stockschraube mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt. Alle unsere Montageschienen-Varianten können mit der Stockschraube montiert werden.

  3,20 €* – 3,95 €
•

  Wunschliste

  Dachhaken Standard, geschweißt (A2 1.4301), MT123

  Der Standard-Dachhaken in der Edelstahlgüte 1.4301 ist in einer Materialstärke von 5 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten).Alternativ kann der Dachhaken auch in der Edelstahlgüte 1.4016 über unseren Shop bestellt werden. Diese Edelstahlgüte ist aufgrund der geringeren Korrosionsbeständigkeit (Klasse I) etwas preiswerter.Unsere Dachhaken werden in Deutschland gefertigt, bei Unternehmen, die nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind oder höher.

  5,00 €* 5,95 €inkl. 19% MwSt. zzgl. Versandkosten
• In Berlin abholbar

  Wunschliste

  Dachhaken Biberschwanz (1.4016)

  Der Dachhaken Biberschwanz in der Edelstahlgüte 1.4016 ist in einer Materialstärke von 5 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.

  • Dachhaken-Kategorie: Standard
  • Ziegeltyp: Flachziegel, Biberschwanz
  • Haken: 30×5 mm, 1.4016
  • Steglänge innen (Mittelteil): 193 mm
  • Lochgröße: ⌀ 11 mm
  • Bügelhöhe: 37 mm
  • Gesamthöhe: 120 mm
  • Gesamtlänge: 280 mm
  • Gewicht: 0,464 kg

  Montagehinweis

  Der Dachhaken wird mit 2 Tellerkopfschrauben A2 8/M10 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.

  2,90 €* 3,45 €inkl. 19% MwSt. zzgl. Versandkosten
