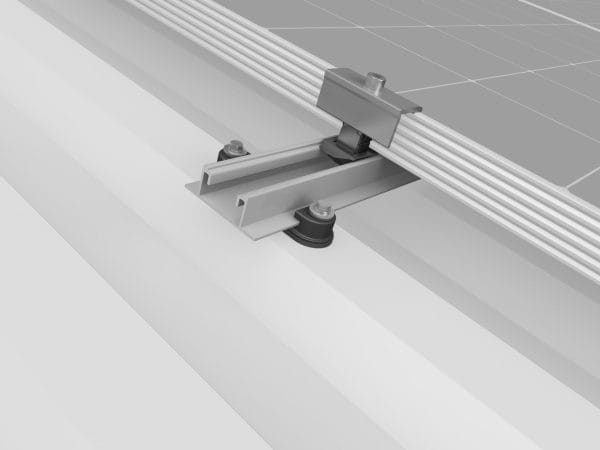

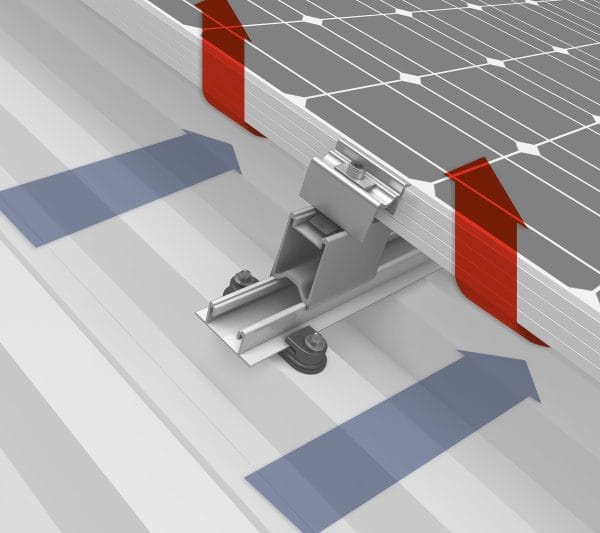

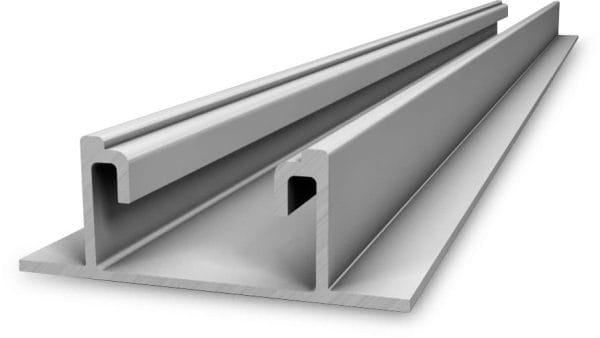

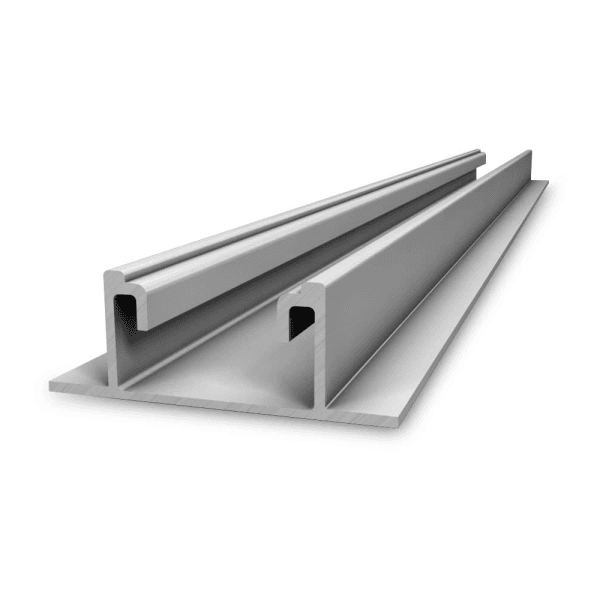

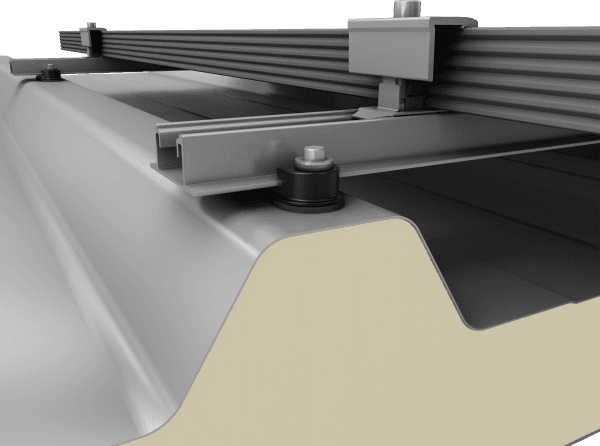

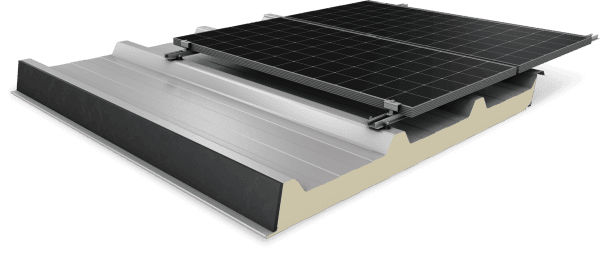

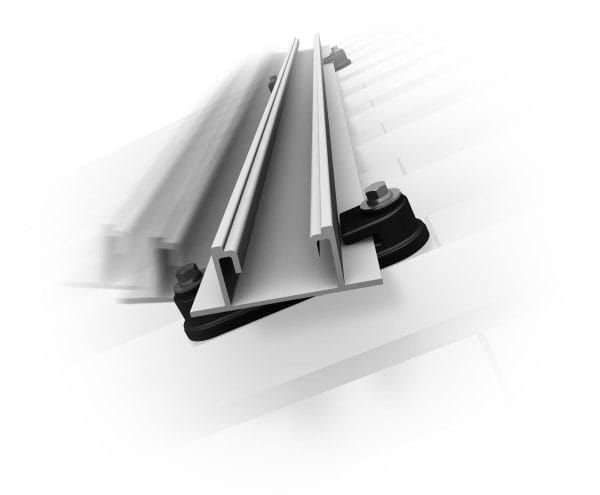

K2 BasicRail 22

Ähnliche Produkte

•

  Wunschliste

  Dachhaken Schwerlast, 3-fach-verstellbar (1.4016, MT8x30x120mm in A2 1.4301 )

  Der Schwerlast-Dachhaken, 3-fach-verstellbar in der Edelstahlgüte 1.4016/ 1.4301 ist in einer Stärke von 5 mm und 8 mm gefertigt. Das Mittelteil hat im Vergleich zum oberen Winkel und der Grundplatte ein höheres Expositionsrisiko gegenüber Feuchtigkeit und weiteren Umwelteinflüssen. In dieser Variante ist nur das Mittelteil (8x30x120 mm) in der A2 Edelstahlgüte 1.4301 gefertigt. Durch die Kombination der Edelstahlgüten kann der Dachhaken bei gleichzeitig höherer Korrosionsbeständigkeit preiswerter angeboten werden. Das Mittelteil ist in einer massiven Materialstärke von 8 mm gefertigt.Durch die 3-fache Verstellmöglichkeit, lässt sich der Dachhaken flexibel einsetzen. Der Haken kann an der Grundplatte an drei verschiedenen Punkten befestigt werden. Die Bügelhöhe und die Höhe des oberen Winkels können je nach Bedarf individuell eingestellt werden.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten).Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.

  • Dachhaken-Kategorie: Schwerlast
  • Dachart: Schrägdach/ Steildach ab ca. 20° Dachneigung
  • Ziegeltyp: Formziegel, Dachpfannen, -steine
  • Oberer Winkel: 30×5 mm, 1.4016
  • Mittelteil: 30×8 mm, 1.4301
  • Steglänge innen (Mittelteil): 112 mm
  • Grundplatte: 55x140x5 mm, 1.4016
  • Lochgröße: ⌀ 9 mm
  • Bügelhöhe verstellbar: 40-53 mm
  • Gesamthöhe verstellbar: 125-155 mm
  • Gesamtlänge: 175 mm
  • Gewicht: 0,93 kg
  • VPE 20 Stück-Einzelkauf möglich

  Montagehinweis

  Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.

  6,40 €* 7,62 €inkl. 19% MwSt. zzgl. Versandkosten
• In Berlin abholbar

  Wunschliste

  Diagonalstrebe für Flachdach Aufständerung, verstellbar

  Verstellbare Diagonalstrebe zur Aussteifung von Flachdach-PV-Installationen, passend zur Aufständerung „FlatFlex“.Die Strebe ist teleskopierbar und kann zwischen 1300-2000mm an die jeweilige Modullänge angepasst werden.Wir empfehlen bei Flachdach Aufständerung ab 3 PV-Module mindesten ein Diagonalstrebe.Ab mehrere PV-Module in einer Reihe empfehlen wir an jeden dritten PV-Modul ein Diagonalstrebe zu installieren, um zusätzlich Stabilität zu gewährleisten.

  Montagehinweis

  Eine Diagonalstrebe besteht aus zwei Teilen: Das Ende der ersten QD-Schiene wird mit dem oberen Bolzen einer Aufständerung und das Ende der zweiten QD-Schiene mit dem unteren Bolzen der benachbarten Aufständerung verbunden. Zur Befestigung am unteren Bolzen muss die verschraubte Stoppmutter zunächst gelöst und anschließend wieder verschraubt werden.Bevor die Diagonalstrebe miteinander verschraubt werden, müssen die Aufständerung und das PV-Modul ausgerichtet und befestigt werden. Mit den mitgelieferten Bohrschrauben werden die beiden Schienen verbunden, sodass die beiden benachbarten Aufständerung diagonal verbunden sind. Hierzu müssen die Laschen an den Enden leicht zurechtgebogen werden

  8,40 €* 10,00 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Dachhaken Standard, 2-fach-verstellbar (1.4016), seitliche Montage

  Der Standard-Dachhaken, 2-fach-verstellbar mit seitlicher Montage in der Edelstahlgüte 1.4016 ist in einer Materialstärke von 5 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.Auf Anfrage können wir weitere Dachhaken-Varianten zur Verfügung stellen – kontaktieren Sie uns.

  Montagehinweis

  Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird seitlich des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt. Der Dachhaken kann u.a. mit unserer Montageschiene Power Line montiert werden.Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.

  3,80 €* 4,52 €inkl. 19% MwSt. zzgl. Versandkosten
• In Berlin abholbar

  Wunschliste

  Dachhaken Schiefer, höhenverstellbar (1.4016)

  Der Dachhaken Schiefer in der Edelstahlgüte 1.4016 ist in einer Materialstärke von 5 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.

  • Dachhaken-Kategorie: Mittellast
  • Ziegeltyp: Flachziegel, Schiefer
  • Haken: 35×6 mm, 1.4016
  • Grundteil: 35×6 mm, 1.4016
  • Lochgröße: ⌀ 7,5 mm
  • Gesamthöhe verstellbar: 67-97 mm
  • Gesamtlänge: 255 mm
  • Gewicht: 0,701 kg

  Montagehinweis

  Der Dachhaken wird mit 2 Spanplattenschrauben A2 8/10 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können Längen > 200 mm verwendet werden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.

  3,89 €* 4,63 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Dachhaken Mittellast geschweißt, höhenverstellbar (A2 1.4301), MT160

  Der Mittellast-Dachhaken, geschweißt und höhenverstellbar ist in der Edelstahlgüte 1.4301 gefertigt. Das Mittelteil (160 mm) ist in einer Materialstärke von 6 mm gefertigt. Mit dem längeren Mittelteil ist der Dachhaken für Ziegelformate mit größerer Überdeckung geeignet.Durch die Höhenverstellung des oberen Winkels lässt sich der Dachhaken flexibel einsetzen.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten).Alternativ kann der Dachhaken auch in der Edelstahlgüte 1.4016 über unseren Shop bestellt werden. Diese Edelstahlgüte ist aufgrund der geringeren Korrosionsbeständigkeit (Klasse I) etwas preiswerter.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.

  • Dachhaken-Kategorie: Mittellast
  • Dachart: Schrägdach/ Steildach ab ca. 20° Dachneigung
  • Ziegeltyp: Formziegel, Dachpfannen, -steine
  • Lattung: 32 mm
  • Oberer Winkel: 30×5 mm, 1.4301
  • Mittelteil: 30×6 mm, 1.4301
  • Steglänge innen (Mittelteil): 154 mm
  • Grundplatte: 60x150x5 mm, 1.4301
  • Lochgröße: ⌀ 9 mm
  • Bügelhöhe: 45 mm
  • Gesamthöhe verstellbar: 116-136 mm
  • Gesamtlänge: 211 mm
  • Gewicht: 0,74 kg
  • VPE 20 Stück- Einzelkauf möglich

  Montagehinweis

  Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.

  6,80 €* 8,09 €inkl. 19% MwSt. zzgl. Versandkosten
