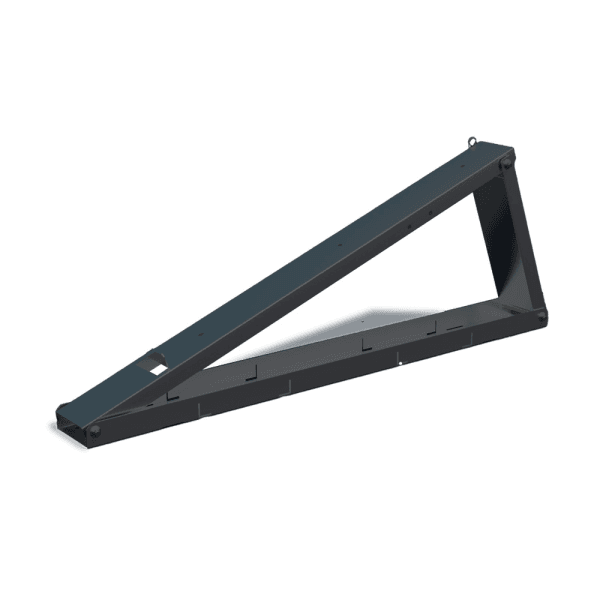

FlatFlex Flachdach-Aufständerung Black Line für PV Module

Ähnliche Produkte

• In Berlin abholbar

  Dachhaken Schiefer, höhenverstellbar (1.4016)

  Dachhaken Schiefer höhenverstellbar 1.4016

  Der Dachhaken Schiefer höhenverstellbar 1.4016 ist eine robuste und praxisgerechte Lösung für die sichere Montage von Photovoltaikanlagen auf Schiefer- und Flachziegeldächern. Gefertigt aus Edelstahl der Güte 1.4016 (Korrosionsbeständigkeitsklasse I) eignet er sich besonders für Regionen mit geringer Umweltbelastung wie das Binnenland. Mit seiner Höhenverstellung von 67–97 mm ermöglicht er eine flexible Anpassung an verschiedene Dachaufbauten und sorgt für eine dauerhaft stabile Lastabtragung.

  Vorteile

  • Gefertigt aus Edelstahl 1.4016, korrosionsbeständig • Höhenverstellbar von 67–97 mm für flexible Anpassung • Besonders geeignet für Schiefer- und Flachziegeldächer • Robustes 5 mm starkes Material für mittlere Lastanforderungen • Geprüfte Qualität: gefertigt in Deutschland nach EN 1090-2:2018 und ISO 9001 • Kompatibel mit allen gängigen Montageschienen

  Technische Daten

  • Werkstoff: Edelstahl 1.4016, Korrosionsbeständigkeitsklasse I • Gesamtlänge: 255 mm • Höhenverstellbar: 67–97 mm • Materialstärke: 5 mm • Lochgröße: ⌀ 7,5 mm • Befestigung: Direkt auf Sparren mit 2 Schrauben (z. B. 8×80 mm oder 8×120 mm) • Alternative Befestigung: längere Schrauben > 200 mm bei Dämmschichten • Schienenbefestigung: M10-Schraube mit Sperrzahnmutter • Anwendung: PV-Montage auf Schiefer- und Flachziegeldächern

  Montagehinweise

  Die Montage erfolgt mit zwei Spanplattenschrauben direkt auf dem Sparren. Für Dächer mit Dämmschichten sind längere Schrauben empfehlenswert. Die Montageschienen können einfach per M10-Schraube und Sperrzahnmutter befestigt werden. Optional lassen sich Holzplatten oder Unterlegscheiben zur weiteren Höhenanpassung einsetzen.<

  3,89 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
•

  Trapezklemme (A2 1.4301)

  Trapezklemme A2 1.4301 – Robuste Befestigung für PV-Anlagen auf Trapezblechdächern

  Die Trapezklemme aus hochwertigem Edelstahl A2 (Werkstoff 1.4301) dient als stabiles Verbindungselement zwischen Blechdach und Montageschiene. Sie wurde speziell für den Einsatz auf Dachflächen mit Trapezblecheindeckung entwickelt und gewährleistet eine sichere, dauerhafte Befestigung von PV-Unterkonstruktionen.

  Auf der Innenseite ist bereits eine EPDM-Dichtung integriert, die für eine wasserdichte Montage sorgt und das Eindringen von Feuchtigkeit in das Dachsystem verhindert. Dadurch wird nicht nur die Lebensdauer des Dachs geschützt, sondern auch die Sicherheit der Photovoltaikanlage erhöht.

  Technische Daten:

  • Dachtyp: Trapezblech

  • Material: Edelstahl A2 (1.4301), rostfrei

  • Gewicht: ca. 0,30 kg

  • Dichtung: EPDM, werkseitig vormontiert

  Montagehinweis:

  Die Befestigung am Dach erfolgt mittels 4 selbstschneidender Blechschrauben mit Dichtring (nicht im Lieferumfang – im Shop erhältlich, inkl. ETA-Zulassung). Die Montageschiene wird anschließend mit einer M10-Hammerkopfschraube oder M10-Sechskantschraube inkl. M10-Sperrzahnmutter auf dem Klemmenwinkel fixiert.

  Diese Trapezklemme vereint einfache Installation, zuverlässige Abdichtung und langlebige Stabilität – ideal für Ihre Photovoltaik-Montage auf Trapezblech.

  4,50 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
•

  Dachhaken RH1

  Dachhaken RH1

  Der Dachhaken RH1 von Renusol überzeugt durch außergewöhnliche Stabilität, Flexibilität und eine einfache Montage. Mit 25 % mehr Tragfähigkeit als sein Vorgänger ist er der bislang robusteste Haken im Sortiment.

  Die verstellbare Grundplatte und die vierstufige Höheneinstellung (bis zu 25 mm) ermöglichen eine optimale Anpassung an unterschiedliche Dachbedingungen. Entwickelt wurde der Haken basierend auf Kundenwünschen nach einem ultrastarken Dachhaken – und erfüllt so höchste Anforderungen an Belastbarkeit und Benutzerfreundlichkeit.

  Renusol kombiniert mit dem Dachhaken RH1 eine solide Bauweise, materialsparende Montage und den bewährten Serviceanspruch. Unterstützt wird die Planung durch das kostenlose Designtool PV-Configurator 3.0, das Montageplanung, Statik und Stücklisten in zehn Sprachen bietet.

  17,15 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• In Berlin abholbar

  Mittelklemme mit Haken-System (silber)

  Mittelklemme mit Hakensystem silber – zuverlässige Modulbefestigung für Ihre PV-Anlage

  Die Mittelklemme mit Hakensystem silber dient der sicheren Befestigung von PV-Modulen auf Montageschienen und wird mithilfe einer Zylinderkopfschraube M8 in Kombination mit einem Nutenstein oder einer Klick-Klemme samt Vierkantmutter montiert. Sie ist mit allen Schienentypen kompatibel, wobei das Klick-System speziell für Schienentyp 1 & 2 sowie die Kurzschiene Trapezblech geeignet ist.

  Gefertigt aus Aluminium EN AW-6060 T66, bietet die Klemme hohe Stabilität und Korrosionsbeständigkeit. Mit einer Materialstärke von 3 mm, einer Klemmlänge von 70 mm und einem Modulabstand von 20 mm eignet sie sich ideal für standardisierte PV-Rahmenmodule. Die Oberfläche ist unbehandelt silberfarben, wodurch sie sich optisch dezent in jede PV-Anlage einfügt.

  Für Module mit 28 mm Rahmenhöhe kann alternativ die Variante für 30 mm Rahmenhöhe verwendet werden.

  Montagehinweis: Die Befestigung erfolgt je nach Schiene mit Klick-Klemme und Vierkantmutter sowie einer Zylinderkopfschraube M8 – einfach, schnell und zuverlässig.

  Die Mittelklemme mit Hakensystem silber ist die ideale Lösung für funktionale PV-Montage mit Tazali Eco Systemkomponenten.

  1,35 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• In Berlin abholbar

  Auflastschienen Set flexibel 4 Stück

  Auflastschienen Set flexibel 4 Stück, passend für FlatFlex Aufständerung

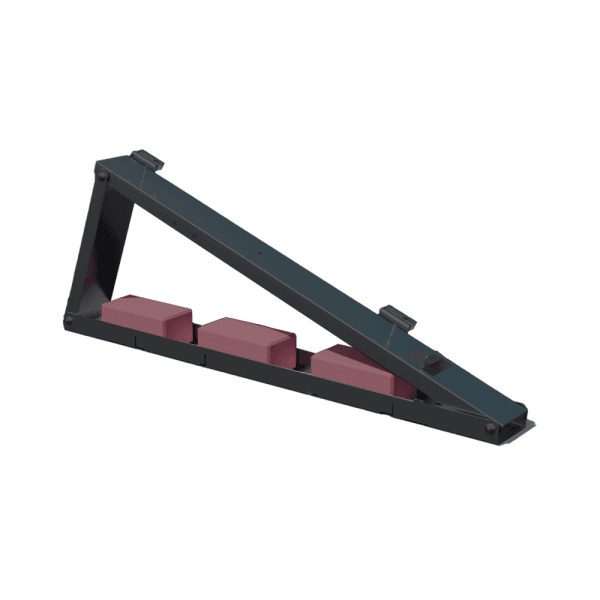

  Dieses praktische Auflastschienen-Set wurde speziell für die Verwendung mit der FlatFlex Flachdach-Aufständerungentwickelt. Es ermöglicht eine einfache, ballastierte Befestigung von PV-Modulen auf Flachdächern – ganz ohne Durchdringung der Dachhaut.

  Die vier Schienen werden durch die vorbereiteten Aussparungen der Aufständerung geschoben und dienen als Auflage für handelsübliche Pflastersteine oder vergleichbare Beschwerungen.

  Jede Schiene bietet ausreichend Platz für 2 × 5 Pflastersteine mit den Maßen 200 × 100 mm, wodurch eine stabile Auflast geschaffen wird.

  Technische Daten:

  • Passend für: FlatFlex Aufständerung

  • Inhalt: 4 Auflastschienen (komplettes Set für 1 Aufständerung)

  • Material: Aluminium EN AW-5005 (AlMg1) – korrosionsbeständig

  • Blechstärke: 1,5 mm

  • Länge je Schiene: 550 mm

  Vorteile:

  • Schnelle und einfache Montage – kein Werkzeug erforderlich

  • Flexibel einsetzbar mit Standard-Auflast (z. B. Pflastersteine, Betonplatten)

  • Geringes Eigengewicht, hohe Stabilität

  • Ideal für PV-Montagen auf Flachdächern ohne feste Verankerung

  • Langlebige Lösung auch bei langfristigem Außeneinsatz

  Das Set deckt exakt den Bedarf für eine FlatFlex-Einheit ab und ist die ideale Ergänzung für eine sichere, nicht-invasive Solarmodulbefestigung.

  4,65 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
