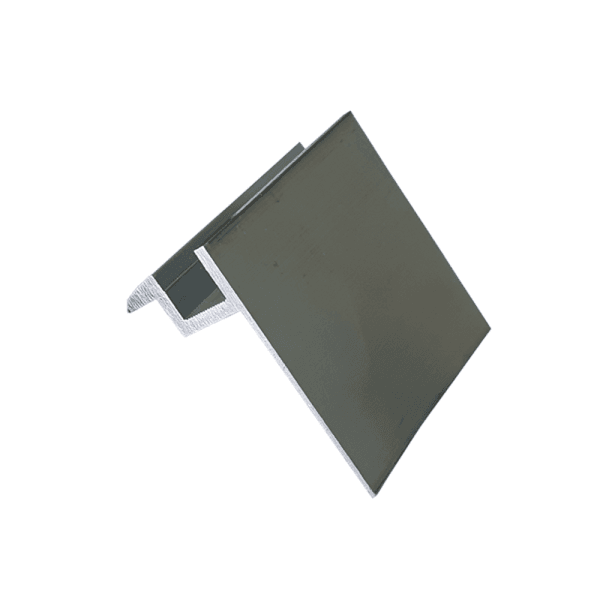

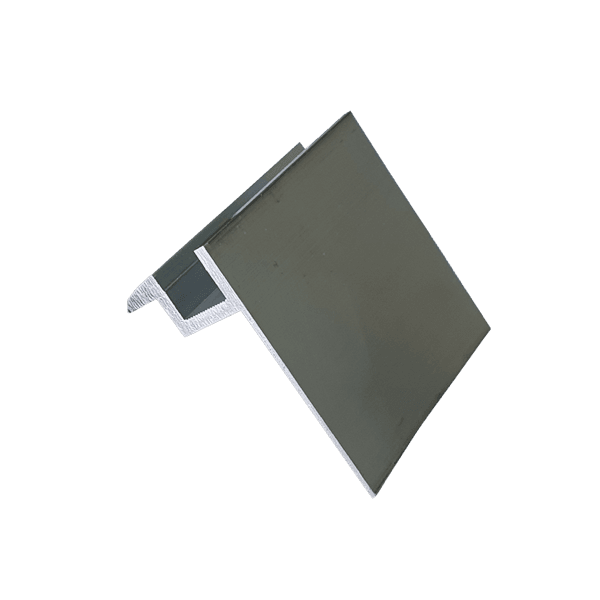

Endklemme (silber)

Ähnliche Produkte

• In Berlin abholbar

  Wunschliste

  Diagonalstrebe für Flachdach Aufständerung, verstellbar

  Verstellbare Diagonalstrebe zur Aussteifung von Flachdach-PV-Installationen, passend zur Aufständerung „FlatFlex“.Die Strebe ist teleskopierbar und kann zwischen 1300-2000mm an die jeweilige Modullänge angepasst werden.Wir empfehlen bei Flachdach Aufständerung ab 3 PV-Module mindesten ein Diagonalstrebe.Ab mehrere PV-Module in einer Reihe empfehlen wir an jeden dritten PV-Modul ein Diagonalstrebe zu installieren, um zusätzlich Stabilität zu gewährleisten.

  Montagehinweis

  Eine Diagonalstrebe besteht aus zwei Teilen: Das Ende der ersten QD-Schiene wird mit dem oberen Bolzen einer Aufständerung und das Ende der zweiten QD-Schiene mit dem unteren Bolzen der benachbarten Aufständerung verbunden. Zur Befestigung am unteren Bolzen muss die verschraubte Stoppmutter zunächst gelöst und anschließend wieder verschraubt werden.Bevor die Diagonalstrebe miteinander verschraubt werden, müssen die Aufständerung und das PV-Modul ausgerichtet und befestigt werden. Mit den mitgelieferten Bohrschrauben werden die beiden Schienen verbunden, sodass die beiden benachbarten Aufständerung diagonal verbunden sind. Hierzu müssen die Laschen an den Enden leicht zurechtgebogen werden

  8,40 €* 10,00 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Dachhaken Mittellast geschweißt, höhenverstellbar (A2 1.4301), MT120

  Der Mittellast-Dachhaken, geschweißt und höhenverstellbar ist in der Edelstahlgüte 1.4301 gefertigt. Das Mittelteil (120 mm) ist in einer Materialstärke von 6 mm gefertigt.Durch die Höhenverstellung des oberen Winkels lässt sich der Dachhaken flexibel einsetzen.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte A2 1.4301 (Korrosionsbeständigkeitsklasse II) wird tendenziell bei einem höheren Salz- oder Säuregehalt in der Luft eingesetzt (z.B. Entfernungen zum Meer <10 km, Einsatz in Industriegebieten).Alternativ kann der Dachhaken auch in der Edelstahlgüte 1.4016 über unseren Shop bestellt werden. Diese Edelstahlgüte ist aufgrund der geringeren Korrosionsbeständigkeit (Klasse I) etwas preiswerter.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.Mittellast-Dachhaken, geschweißt und höhenverstellbar in der A2 Edelstahlgüte 1.4301, Rostfrei mit sehr guter Korrosionsbeständigkeit. Dachhaken-Kategorie: Mittellast Dachart: Schrägdach/ Steildach ab ca. 20° Dachneigung Ziegeltyp: Formziegel, Dachpfannen, -steine Lattung: 32 mm Oberer Winkel: 30×5 mm, 1.4301 Mittelteil: 30×6 mm, 1.4301 Steglänge innen (Mittelteil): 114 mm Grundplatte: 60x150x5 mm, 1.4301 Lochgröße: ⌀ 9 mm Bügelhöhe: 45 mm Gesamthöhe verstellbar: 110-130 mm Gesamtlänge: 171 mm Gewicht: 0,74 kg

  Montagehinweise

  Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben A2 8 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.

  6,98 €* 8,31 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Dachhaken Schiefer (1.4016)

  Der Dachhaken Schiefer in der Edelstahlgüte 1.4016 ist in einer Materialstärke von 5 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.

  • Dachhaken-Kategorie: Standard
  • Ziegeltyp: Flachziegel, Schiefer
  • Haken: 30×5 mm, 1.4016
  • Lochgröße: ⌀ 6,5 mm
  • Gesamthöhe: 70 mm
  • Gesamtlänge: 255 mm
  • Gewicht: 0,411 kg

  Montagehinweis

  Der Dachhaken wird mit 2 Spanplattenschrauben A2 8/10 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.

  2,60 €* 3,09 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Dachhaken geschweißt, höhenverstellbar (A2 1.4016), MT120

  Der Mittellast-Dachhaken, geschweißt und höhenverstellbar ist in der Edelstahlgüte 1.4016 gefertigt. Das Mittelteil (120 mm) ist in einer Materialstärke von 6 mm gefertigt.Durch die Höhenverstellung des oberen Winkels lässt sich der Dachhaken flexibel einsetzen.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten, bei geringem bis keinem Salz- oder Säuregehalt in der Luft, eingesetzt.Alternativ kann der Dachhaken auch in der Edelstahlgüte 1.4301 über unseren Shop bestellt werden. Diese Edelstahlgüte ist aufgrund der höheren Korrosionsbeständigkeit (Klasse II) etwas preisintensiver.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.Mittellast-Dachhaken, geschweißt und höhenverstellbar in der Edelstahlgüte 1.4016, Rostfrei mit guter Korrosionsbeständigkeit. Dachhaken-Kategorie: Mittellast Dachart: Schrägdach/ Steildach ab ca. 20° DachneigungZiegeltyp: Formziegel, Dachpfannen, -steine Lattung: 32 mm Oberer Winkel: 30×5 mm, 1.4016Mittelteil: 30×6 mm, 1.4016Steglänge innen (Mittelteil): 114 mm Grundplatte: 60x150x5 mm, 1.4016Lochgröße: ⌀ 9 mm Bügelhöhe: 45 mm Gesamthöhe verstellbar: 110-130 Gesamtlänge: 171 mm Gewicht: 0,74 kg

  Montagehinweise

  Der Dachhaken wird mit mindestens 2 Tellerkopfschrauben 8mm (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können längen > 200 mm verwendet werden. Zur Befestigung der Tellerkopfschrauben jeweils 1 cm Abstand zum Rand des Sparrens einhalten. Die Tellerkopfschrauben mit möglichst großem Abstand zueinander befestigen und möglichst beide Lochreihen verwenden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.

  7,10 €* 8,45 €inkl. 19% MwSt. zzgl. Versandkosten
• In Berlin abholbar

  Wunschliste

  Dachhaken Schiefer, höhenverstellbar (1.4016)

  Der Dachhaken Schiefer in der Edelstahlgüte 1.4016 ist in einer Materialstärke von 5 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.

  • Dachhaken-Kategorie: Mittellast
  • Ziegeltyp: Flachziegel, Schiefer
  • Haken: 35×6 mm, 1.4016
  • Grundteil: 35×6 mm, 1.4016
  • Lochgröße: ⌀ 7,5 mm
  • Gesamthöhe verstellbar: 67-97 mm
  • Gesamtlänge: 255 mm
  • Gewicht: 0,701 kg

  Montagehinweis

  Der Dachhaken wird mit 2 Spanplattenschrauben A2 8/10 (je nach Belastung) auf dem Sparren befestigt. Die Länge der Tellerkopfschrauben sollte u.a. passend zur Stärke des Sparren gewählt werden. Standardgrößen sind 8×80 mm, 8×100 mm, 8×120 mm. Bei Aufsparrendämmung können Längen > 200 mm verwendet werden.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.

  3,89 €* 4,63 €inkl. 19% MwSt. zzgl. Versandkosten
