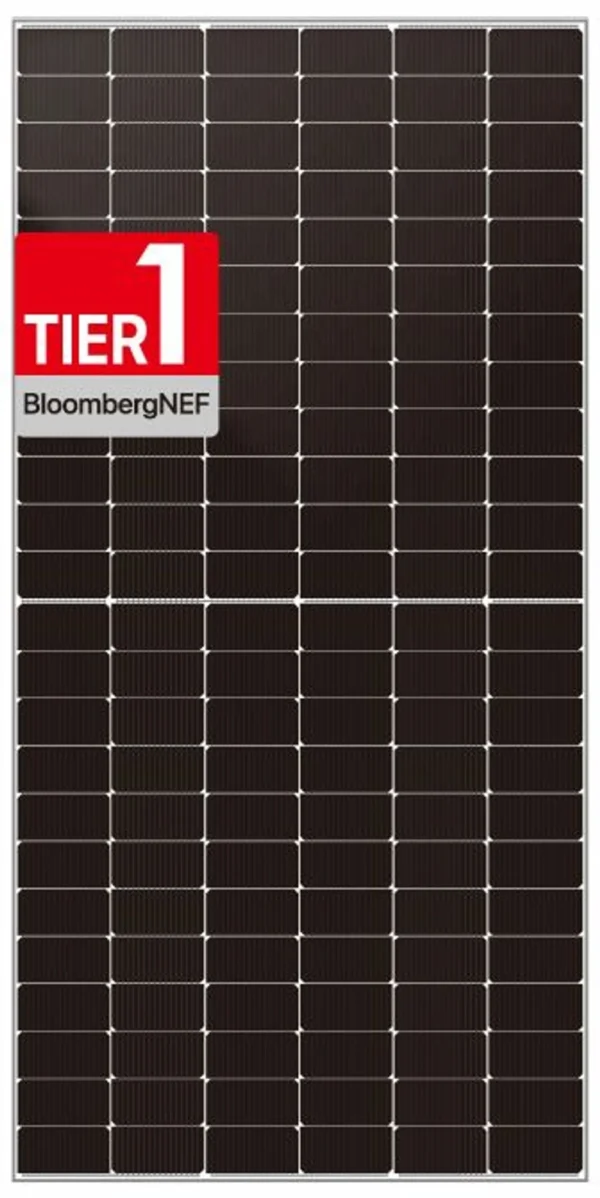

Das DAH Solar DHN-72X16/DG 580 Wp SLV ist ein bifaziales Glas-Glas-Photovoltaikmodul mit monokristallinen N-Typ-TOPCon-Halbzellen, 580 Wp Nennleistung und 22,45 % Modulwirkungsgrad unter STC.
Vorteile
- Bifaziale Modulkonstruktion: Die aktive Rückseite kann zusätzlich einfallendes und reflektiertes Licht zur Stromerzeugung nutzen; der Bifazialitätsfaktor beträgt 80 ± 5 %.
- Hohe Flächenleistung: 580 Wp Nennleistung und 22,45 % Wirkungsgrad werden bei Abmessungen von 2278 × 1134 × 30 mm erreicht.
- N-Typ-TOPCon-Technologie: Das Modul ist mit 144 monokristallinen Halbzellen in einer Anordnung von 6 × 24 Zellen aufgebaut.
- Definierte elektrische Kennwerte: Am maximalen Leistungspunkt arbeitet das Modul mit 43,6 V und 13,30 A; Leerlaufspannung und Kurzschlussstrom betragen 51,4 V beziehungsweise 14,14 A.
- Mechanisch belastbarer Aufbau: Die bestätigten Prüflasten betragen 5400 Pa auf der Vorderseite und 2400 Pa auf der Rückseite.
Technische Daten
| Modell | DHN-72X16/DG 580 Wp SLV |
|---|
| Modultyp | Bifaziales Glas-Glas-Photovoltaikmodul |
|---|
| Zelltechnologie | Monokristallin, N-Typ TOPCon |
|---|
| Zellanzahl | 144 Halbzellen, 6 × 24 |
|---|
| Nennleistung Pmax | 580 Wp |
|---|
| Leistungstoleranz | 0 bis +5 W |
|---|
| Modulwirkungsgrad | 22,45 % |
|---|
| Spannung im MPP | 43,6 V |
|---|
| Strom im MPP | 13,30 A |
|---|
| Leerlaufspannung | 51,4 V |
|---|
| Kurzschlussstrom | 14,14 A |
|---|
| Bifazialitätsfaktor | 80 ± 5 % |
|---|
| Maximale Systemspannung | 1500 V DC |
|---|
| Maximale Reihensicherung | 30 A |
|---|
| Betriebstemperatur | −40 bis +85 °C |
|---|
| Temperaturkoeffizient Pmax | −0,30 %/°C |
|---|
| Abmessungen | 2278 × 1134 × 30 mm |
|---|
| Gewicht | 32 kg |
|---|
| Glas | 2,0 mm, hochtransparent, Antireflexionsbeschichtung |
|---|
| Anschlussdose | IP68, 3 Bypassdioden |
|---|
| Steckverbinder | MC4-kompatibel |
|---|
| Kabelquerschnitt | 4,0 mm² |
|---|
| Mechanische Lasten | Vorderseite 5400 Pa, Rückseite 2400 Pa |
|---|
| Produktgarantie | 15 Jahre |
|---|
| Lineare Leistungsgarantie | 30 Jahre, mindestens 87,4 % im 30. Jahr |
|---|
Planung und Kompatibilität
Für die elektrische Anlagenplanung sind die maximale Systemspannung von 1500 V DC, die maximale Reihensicherung von 30 A sowie die Leerlaufspannung von 51,4 V und der Kurzschlussstrom von 14,14 A unter STC zu berücksichtigen. Das Modul verfügt über eine Anschlussdose der Schutzart IP68, drei Bypassdioden und MC4-kompatible Steckverbinder.
Anwendungsbereich
- Photovoltaikanlagen zur Erzeugung elektrischer Energie
- Anlagenkonzepte mit vorgesehener bifazialer Nutzung der Modulrückseite
