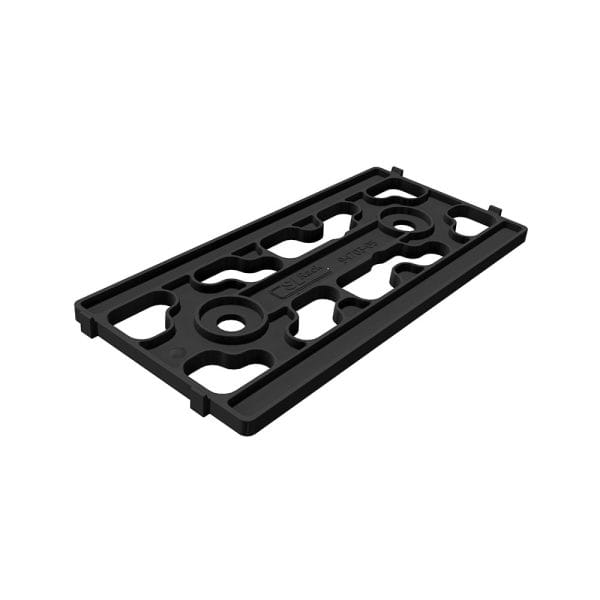

Unterlegplatte Dachhaken A2 Alu 5 mm

Ähnliche Produkte

• In Berlin abholbar

  Wunschliste

  Dachhaken Aluminium 3-fach verstellbar Power Hook SL

  Sparen Sie Zeit bei der Montage mit unserem neuen Power Line Montagesystem. Der PV Dachhaken Power Hook und die Power Line Montageschiene ermöglichen eine vereinfachte Montage der PV Module.

  Power Hook SL 3-fach verstellbar aus Aluminium

  Durch die 3-fache Verstellmöglichkeit lässt sich unser Alu-Dachhaken flexibel einsetzen.Der Haken kann an der Grundplatte in drei unterschiedlichen Höhen befestigt werden und ist stufenlos horizontal verschiebbar. Ebenso kann die Höhe des oberen Winkels je nach Bedarf individuell eingestellt werden.

  Sie sparen wertvolle Montagezeit auf dem Dach!

  Die Montageschiene wird mithilfe des zugehörigen Schienenadapters auf dem Dachhaken befestigt. Die Verstellung und Befestigung erfolgt stets von oben mit nur einem Werkzeug – daher ist die Montage im Vergleich zu herkömmlichen Dachhaken deutlich effizienter.

  • Dachhaken-Kategorie: Standard
  • Dachart: Schrägdach und Steildach ab 20° Dachneigung
  • Ziegeltyp: Formziegel, Dachpfannen, Dachsteine
  • Fußbohrungsdurchmesser: 8,5 mm
  • Werkstoff: Aluminium
  • Grundplatte Länge: 100 mm
  • Grundplatte Breite: 123,9 mm
  • Höhenverstellbare: 41 – 56 mm
  • Erforderliche Anzahl Holzschrauben: 3 Stück
  • Werkstoffnummer: Aluminium, EN-AW-6063 T66
  • Geringes Gewicht von 0,680 kg

   HINWEIS: Bitte verwenden Sie für den Power Hook ausschließlich unsere zugehörige Montageschiene Power Line.Zugehörige Datenblätter und Montagehinweise finden Sie auf der Artikelseite.

  Power Line Dachhaken und Montageschiene

  6,90 €* 8,21 €inkl. 19% MwSt. zzgl. Versandkosten
• in Berlin abholbar

  Wunschliste

  Dachhaken Schindel (1.4016)

  Der Dachhaken Schindel in der Edelstahlgüte 1.4016 ist in einer Materialstärke von 5 mm gefertigt.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.Die Edelstahlgüte 1.4016 (Korrosionsbeständigkeitsklasse I) wird tendenziell im Binnenland und außerhalb von Industriegebieten – bei geringem bis keinem Salz- oder Säuregehalt in der Luft – eingesetzt.Unsere Dachhaken werden in Deutschland gefertigt – Bei Unternehmen, die mindestens nach „EN 1090-2:2018“ (Schweißzertifizierung) und „ISO 9001“ (Qualitätsmanagementsystem) zertifiziert sind.Dachhaken-Kategorie: Standard

  • Ziegeltyp: Flachziegel, Schindel
  • Haken: 30×5 mm, 1.4016
  • Lochgröße: ⌀ 6,5 mm
  • Gesamthöhe: 70 mm
  • Gesamtlänge: 135 mm
  • Gewicht: 0,688 kg

  Montagehinweis

  Der Dachhaken wird mit 2 Senkholzschrauben A2 M6 befestigt.Die Montageschiene wird oberhalb des Dachhakens mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt Alle unsere Montageschienen-Varianten können mit diesem Dachhaken montiert werden.Für einen Höhenausgleich können u.a. Holzplatten zwischen Sparren und Dachhaken oder Unterlegscheiben zwischen Dachhaken und Montageschiene verwendet werden.

  2,09 €* 2,49 €inkl. 19% MwSt. zzgl. Versandkosten
•

  Wunschliste

  Stockschraube M12 mit Adapterblech

  Die Stockschraube M12x200 – 350mm ist mit einer EPDM-Dichtung, 3 Sperrzahnmuttern und einem Adapterblech vormontiert.Weitere Größen an Stockschrauben finden Sie bei uns im Shop. Bitte kontaktieren Sie uns, falls Sie die passende Größe nicht finden können.

  Technische Daten

  Stockschraube, mit EPDM-Dichtung und 3 Sperrzahnmuttern DIN 6923 mit AdapterblechDachart: Blech-/Wellenprofil Material: A2 Edelstahl Durchmesser: M12 Länge: 200 mm, 250mm, 300mm, 350mm Adapterblech: 80x30x5 mm Adapterblech Langloch: 10×30 mm Adapterblech Rundloch: ⌀ 13 mm

  Montagehinweis

  Die Montageschiene wird oberhalb der Stockschraube mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt. Alle unsere Montageschienen-Varianten können mit der Stockschraube montiert werden.

  3,20 €* – 3,95 €
•

  Wunschliste

  Trapezklemme (A2 1.4301)

  Klemme als Verbindungselement zwischen Blechdach und Schienensystem zur Montage auf Dachflächen mit Trapezblecheindeckung.Die Trapezklemme wird mit einer bereits befestigten EPDM-Dichtung geliefert. Diese befindet sich auf den Innenseiten der Klemme.Zugehörige Datenblätter und Montagehinweise finden Sie innerhalb der Artikelbeschreibung.

  • Dachart: Blechprofil, Trapez
  • Material: A2 Edelstahl 1.4301
  • Gewicht: 0,300 kg

  Montagehinweis

  Die Montage am Trapezblech erfolgt über 4x Selbstschneidende Blechschrauben mit Dichtring. Entsprechende Blechschrauben mit ETA-Zulassung finden Sie bei uns im Shop.Befestigung Montageschiene Die Montageschiene wird auf dem Winkel der Trapezklemme mit einer Hammerkopfschraube M10 oder einer Sechskantschraube M10 jeweils in Kombination mit einer Sechskant-Sperrzahnmutter M10 befestigt.

  4,50 €* 5,36 €inkl. 19% MwSt. zzgl. Versandkosten
• In Berlin abholbar

  Wunschliste

  Stockschraube M10 mit Adapterblech

  Die Stockschrauben sind mit einer EPDM-Dichtung, 3 Sperrzahnmuttern und einem Adapterblech vormontiert.Weitere Größen an Stockschrauben finden Sie bei uns im Shop. Bitte kontaktieren Sie uns, falls Sie die passende Größe nicht finden können.

  Technische Daten

  Stockschraube M10x200 mm, mit EPDM-Dichtung und 3 Sperrzahnmuttern DIN 6923 mit Adapterblech

  • Dachart: Blech-/Wellenprofil
  • Material: A2 Edelstahl
  • Durchmesser: M10
  • Länge: 200mm, 250mm, 300mm
  • Adapterblech: 80x30x5 mm
  • Adapterblech Langloch: 10×30 mm
  • Adapterblech Rundloch: ⌀ 11 mm

  Montagehinweis

  Die Montageschiene wird oberhalb der Stockschraube mit einer M10 Schraube (z.B. Hammerkopfschraube) und einer Sperrzahnmutter M10 befestigt. Alle unsere Montageschienen-Varianten können mit der Stockschraube montiert werden.

  1,98 €* – 2,49 €
