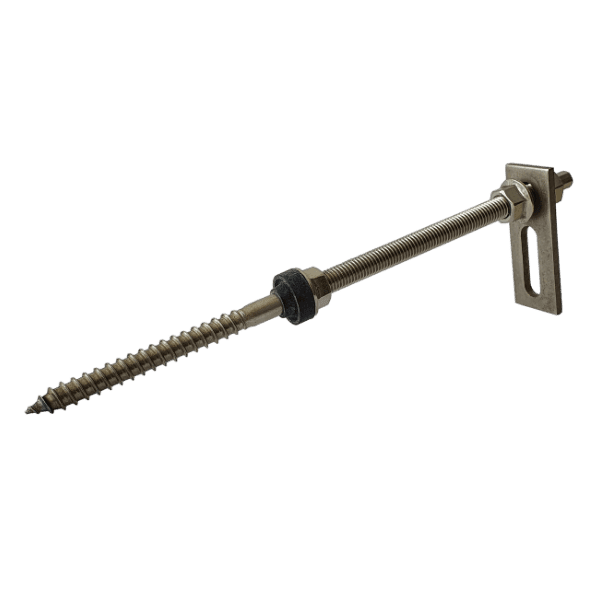

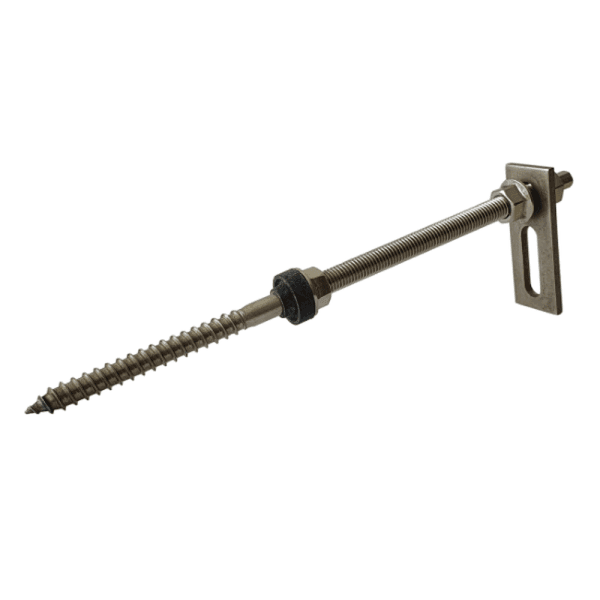

Stockschraube M12 mit Adapterblech

Ähnliche Produkte

• In Berlin abholbar

  Aufständerung für Flachdach, Flexibel

  Aufständerung für Flachdach Flexibel – die einfache Lösung für Ihre Solaranlage

  Die Aufständerung für Flachdach Flexibel ist eine durchdachte und leicht zu montierende Lösung für die Installation von Solarmodulen auf Flachdächern. Sie ist vormontiert, witterungsbeständig und bietet variable Neigungswinkel von 10°, 15° oder 20°. Damit holen Sie das Maximum an Energieertrag aus Ihrer Dachfläche heraus – ob im privaten oder gewerblichen Bereich.

  Flexible Anwendung und schnelle Montage

  Die Flachdach-Aufständerung kann wahlweise mit einem Gewindebolzen oder Stahlbolzen befestigt werden. Eine Stoppmutter oder ein Federsplint sorgt dabei für sicheren Halt. Alternativ kann die Befestigung über Auflast erfolgen – beispielsweise durch handelsübliche Betonsteine (200×100×100 mm), die direkt in die Grundschiene eingelegt werden. Zusätzliche Haltewinkel sind optional erhältlich.Die Solarmodule lassen sich direkt mit Zylinderkopfschrauben M8 an den vorhandenen Gewinden montieren. Wichtig: Die Schrauben sollten immer 10 mm länger als die Modulrahmenhöhe sein.

  Vorteile der Aufständerung für Flachdach Flexibel

  • Vormontiert und sofort einsatzbereit • Kein zusätzliches Montageschienensystem nötig • Einstellbare Neigungswinkel: 10°, 15° oder 20° • Befestigung per Beton-Auflast oder Bolzen • Leicht, robust und witterungsbeständig • Für PV-Module jeder gängigen Größe geeignet • Zubehör wie EPDM-Dichtungen und Verbindungsleisten verfügbar

  Technische Daten

  • Neigungswinkel: 10° / 15° / 20° • Werkstoff: Aluminium EN AW-5005 (AlMg1) • Blechstärke: 1,5 mm • Länge Grundschiene: 1150 mm • Breite Grundschiene: 115 mm • Länge Modulauflage: 900 mm • Masse: 2 kg • Modulbefestigung: Mittelklemme & Endklemme mit M8 Zylinderkopfschraube • Montage: Auflast oder Verschraubung (M10 Gewindebolzen / Stahlbolzen)

  Montagehinweise

  Je nach Neigungswinkel verändert sich die Aufbauhöhe der PV-Module:• 10° → ca. 29 cm • 15° → ca. 39 cm • 20° → ca. 49 cmDie Flachdach-Aufständerung Flexibel wird einfach im gewünschten Winkel aufgestellt, verriegelt und mit Betonauflast oder Bolzen fixiert. Die vormontierten Elemente machen die Installation besonders komfortabel und zeitsparend.

  Fazit

  Die Aufständerung für Flachdach Flexibel bietet maximale Freiheit bei der Montage von Photovoltaikanlagen. Mit ihrem leichten Aluminiumdesign, den einstellbaren Winkeln und der einfachen Handhabung ist sie die perfekte Wahl für effiziente, sichere und dauerhafte PV-Installationen auf Flachdächern – ganz ohne Bohren.

  30,60 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• In Berlin abholbar

  Mittelklemme mit Haken-System (silber)

  Mittelklemme mit Hakensystem silber – zuverlässige Modulbefestigung für Ihre PV-Anlage

  Die Mittelklemme mit Hakensystem silber dient der sicheren Befestigung von PV-Modulen auf Montageschienen und wird mithilfe einer Zylinderkopfschraube M8 in Kombination mit einem Nutenstein oder einer Klick-Klemme samt Vierkantmutter montiert. Sie ist mit allen Schienentypen kompatibel, wobei das Klick-System speziell für Schienentyp 1 & 2 sowie die Kurzschiene Trapezblech geeignet ist.

  Gefertigt aus Aluminium EN AW-6060 T66, bietet die Klemme hohe Stabilität und Korrosionsbeständigkeit. Mit einer Materialstärke von 3 mm, einer Klemmlänge von 70 mm und einem Modulabstand von 20 mm eignet sie sich ideal für standardisierte PV-Rahmenmodule. Die Oberfläche ist unbehandelt silberfarben, wodurch sie sich optisch dezent in jede PV-Anlage einfügt.

  Für Module mit 28 mm Rahmenhöhe kann alternativ die Variante für 30 mm Rahmenhöhe verwendet werden.

  Montagehinweis: Die Befestigung erfolgt je nach Schiene mit Klick-Klemme und Vierkantmutter sowie einer Zylinderkopfschraube M8 – einfach, schnell und zuverlässig.

  Die Mittelklemme mit Hakensystem silber ist die ideale Lösung für funktionale PV-Montage mit Tazali Eco Systemkomponenten.

  1,35 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• auf Anfrage

  VS+ Montageschiene 50 x 37 x 4400 mm

  VS+ Montageschiene 50 x 37 x 4400 mm – Stabilität für Ihre PV-Anlage

  Die VS+ Montageschiene 50 x 37 x 4400 mm ist die ideale Basis für eine langlebige, sichere und effiziente Befestigung Ihrer Photovoltaikmodule auf Schräg- oder Flachdächern. Mit ihrer robusten Profilgeometrie (50 mm Höhe × 37 mm Breite) und einer Länge von 4400 mm eignet sich diese Montageschiene besonders für anspruchsvolle Installationen im privaten und gewerblichen Bereich.

  Gefertigt aus hochwertigem Aluminium überzeugt die Schiene durch Korrosionsbeständigkeit, geringes Gewicht und hohe Tragfähigkeit. Sie ist mit den gängigen Modulklemmen, Dachhaken und Verbindungselementen kompatibel und ermöglicht eine einfache sowie zeitsparende Montage. Das intelligente Profildesign sorgt für maximale Belastbarkeit bei gleichzeitig minimalem Materialeinsatz.

  Die VS+ Montageschiene 50 x 37 x 4400 mm lässt sich flexibel auf verschiedene Dachstrukturen anpassen und eignet sich sowohl für Quer- als auch Längsmontage der Solarmodule. Die integrierte Nutführung erlaubt eine einfache Befestigung der Module mittels Nutensteinen und Hammerkopfschrauben.

  Egal ob Einzelinstallation oder Großprojekt – mit dieser Montageschiene setzen Sie auf geprüfte Qualität, einfache Handhabung und zuverlässige Stabilität für Ihr PV-Montagesystem.

  39,11 €*
•

  Dachhaken Mittellast, geschweißt (1.4016, Haken in A2 1.4301)

  Dachhaken Mittellast geschweißt 1.4016 Haken A2

  Der Dachhaken Mittellast geschweißt 1.4016 Haken A2 kombiniert Stabilität und Wirtschaftlichkeit durch den gezielten Materialeinsatz: Der Haken (35 × 6 mm) besteht aus rostfreiem Edelstahl A2 (1.4301), das restliche Bauteil aus 1.4016. Ideal für Schrägdächer mit einer Dachneigung ab ca. 20°.

  Die Materialkombination schützt besonders beanspruchte Bereiche vor Korrosion und eignet sich für den Einsatz im Binnenland sowie in Industriegebieten. Die massive Ausführung (Grundplatte: 80 × 180 × 5 mm) erlaubt eine zuverlässige Befestigung mit zwei Tellerkopfschrauben auf dem Sparren. Kompatibel mit allen gängigen Montageschienen.

  Der Dachhaken Mittellast geschweißt 1.4016 Haken A2 erfüllt hohe Qualitätsstandards – gefertigt in Deutschland gemäß EN 1090-2:2018 und ISO 9001. Passende Schrauben und weiteres Zubehör sind separat erhältlich. Weitere Details entnehmen Sie bitte dem Datenblatt.

  8,50 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• in Berlin abholbar

  Endklemme mit Haken-System (schwarz)

  Endklemme mit Hakensystem schwarz – stilvoller und sicherer Abschluss für Ihre PV-Anlage

  Die Endklemme mit Hakensystem schwarz dient der zuverlässigen Befestigung der äußeren PV-Module an der Montageschiene. Mithilfe einer Zylinderkopfschraube M8, einer Klick-Klemme und einer Vierkantmutter wird sie schnell und sicher montiert – ideal für den professionellen Einsatz auf Schienentyp 1 & 2 sowie der Kurzschiene Trapezblech.

  Gefertigt aus robustem Aluminium EN AW-6060 T66, bietet die Klemme mit 3 mm Materialstärke und 70 mm Klemmlänge eine dauerhafte, korrosionsbeständige Verbindung. Die schwarz eloxierte Oberfläche sorgt für ein elegantes Erscheinungsbild – perfekt für dunkle Modulfassungen. Schnittkanten bleiben unbehandelt und sind nicht schwarz eloxiert. Leichte Kratzer oder Lagerspuren sind herstellungsbedingt und gelten als normal.

  Montagehinweis:
  Die Befestigung erfolgt ausschließlich an Schienentyp 1 und 2 mit Klick-Klemme, Vierkantmutter und Zylinderkopfschraube M8.

  Die Endklemme mit Hakensystem schwarz ergänzt Ihr Tazali Eco Montagesystem optisch und technisch – für sichere, langlebige und optisch ansprechende PV-Installationen.

  1,48 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
