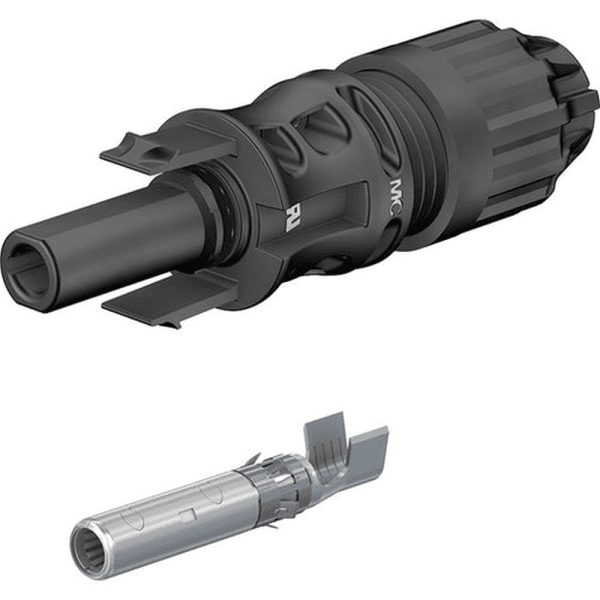

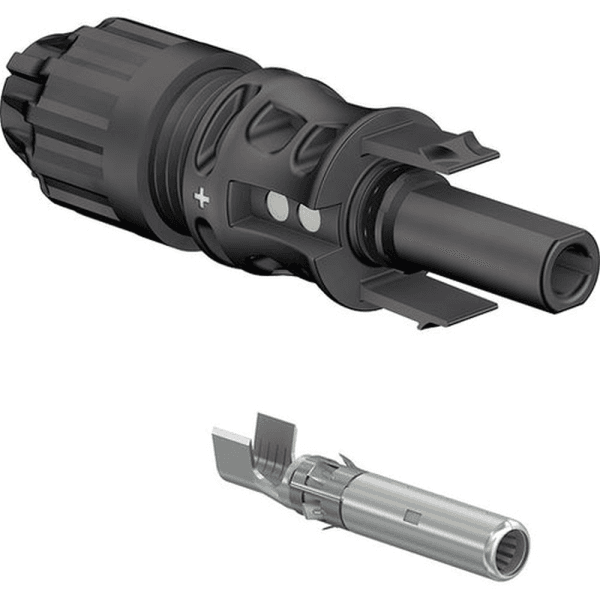

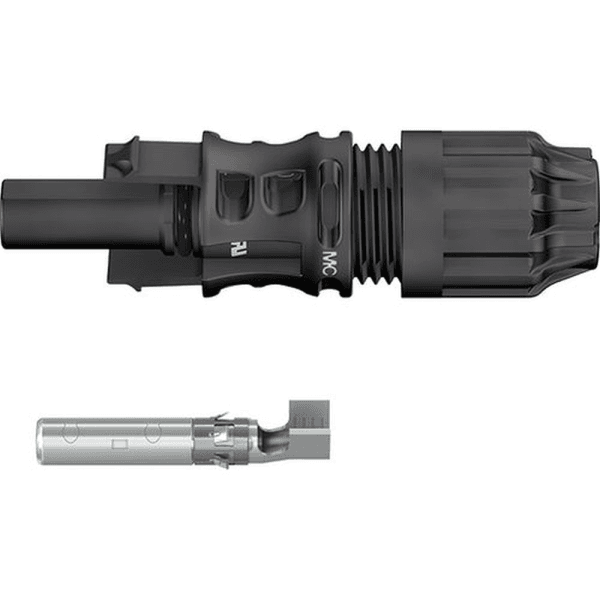

Stäubli Kabelkupplungsbuchse MC4-Evo2 PV-KBT4-EVO 2/6I-UR

Ähnliche Produkte

• In Berlin abholbar

  In den Warenkorb Wunschliste

  Diagonalstrebe für Flachdach Aufständerung, verstellbar

  Verstellbare Diagonalstrebe zur Aussteifung von Flachdach-PV-Installationen, passend zur Aufständerung „FlatFlex“. Die Strebe ist teleskopierbar und kann zwischen 1300-2000mm an die jeweilige Modullänge angepasst werden. Wir empfehlen bei Flachdach Aufständerung ab 3 PV-Module mindesten ein Diagonalstrebe. Ab mehrere PV-Module in einer Reihe empfehlen wir an jeden dritten PV-Modul ein Diagonalstrebe zu installieren, um zusätzlich Stabilität zu gewährleisten.

  Montagehinweis

  Eine Diagonalstrebe besteht aus zwei Teilen: Das Ende der ersten QD-Schiene wird mit dem oberen Bolzen einer Aufständerung und das Ende der zweiten QD-Schiene mit dem unteren Bolzen der benachbarten Aufständerung verbunden. Zur Befestigung am unteren Bolzen muss die verschraubte Stoppmutter zunächst gelöst und anschließend wieder verschraubt werden. Bevor die Diagonalstrebe miteinander verschraubt werden, müssen die Aufständerung und das PV-Modul ausgerichtet und befestigt werden. Mit den mitgelieferten Bohrschrauben werden die beiden Schienen verbunden, sodass die beiden benachbarten Aufständerung diagonal verbunden sind. Hierzu müssen die Laschen an den Enden leicht zurechtgebogen werden

  8,40 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• In Berlin abholbar

  In den Warenkorb Wunschliste

  Flachdach- Aufständerung -Set – für 2 x PV-Module (hintereinander)

  Unsere universelle Flachdach-Lösung jetzt als Set für den unkomplizierten Aufbau eines Kleinkraftwerks: Montagefreundlich, leicht & transportoptimiert, direkte Modulbefestigung ohne zusätzliche Montageschienen, unterschiedliche Neigungswinkel einstellbar (10°/15°/20°), Befestigung durch Auflast z.B. mit Hilfe von Beton-Pflastersteinen oder mechanisch. Die Module werden mit dieser Aufständerung quer montiert. Es können zwei Module hintereinander aufgebaut werden. Das Set besteht aus folgenden Komponenten:

  • 4x Flachdach-Aufständerung „FlatFlex“

  • 4 x EPDM Bautenschutz „“FlatFlex“, 110x110mm, 3 Stück
  • 8 x Zylinderkopfschraube 45mm
  • 8 x Endklemme schwarz 30mm RH
  • 2 x Verbindungselement (Ost-West, Süd-Süd) zur optionalen Verbindung der Aufständerung

  • 8 x Bohrschrauben mit Sechskantkopf und Bund.

  Module, Wechselrichter, Kabel und Pflastersteine sind nicht Teil dieses Sets. Sets aus Modulen und Wechselrichtern finden Sie bei uns unter „Set Kleinkraftwerke“. Die Schnittkante von den Klemmen sind unbearbeitet und werden nicht schwarz eloxiert.

  Technische Daten

  • Flachdachaufständerung -“Flat-Flex”-Set – Unterkonstruktion für Kleinkraftwerk für 2 x PV-Module inkl. Zubehör für eine Modulrahmenhöhe von 30mm – 35mm
  • Modulausrichtung: Quer, hintereinander Flachdach-Aufständerung aus Aluminium mit verstellbaren Neigungswinkeln
  • Werkstoff: EN AW-5005 (AlMg1)
  • Blechstärke: 1,5mm
  • Länge Grundschiene: 1150mm
  • Breite Grundschiene: 115mm
  • Neigungswinkel: 10°/15°/20°
  • Masse-Set: 9,5 kg
  • Modulbefestigung: Mittel-/ Endklemme mit Zylinderkopfschraube M8

  Im aufgebauten Zustand Grundfläche L x B x H ca. 190 x 245-280 x 50 cm

  149,90 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• In berlin abholbar

  In den Warenkorb Wunschliste

  Stäubli Kabelkupplungsstecker MC4-Evo2 PV-KST4-EVO 2/6II-UR

  Nach NEC 2020 nur mit Werkzeug entriegelbar. Bewährte, langzeitstabile MULTILAM-Technologie, dadurch konstant geringe Verlustleistung über die gesamte Lebensdauer der Steckverbinder. Bewährter Steckverbinder, über 15 Jahre Felderfahrung. Für Querschnitte bis 10 mm². Auch erhältlich als konfektionierte Leitungen. Steckkompatibel mit der Original MC4 und MC4-Evo 2 Steckverbinderfamilie. Für Kabel- Außendurchmesser: 6,4mm - 8,4mm

  Technische Daten
  Steckverbindersystem	MC4-Evo 2
  Umgebungstemperaturbereich	-40 °C...+85 °C (TÜV/UL)
  Obere Grenztemperatur	115 °C
  Schutzart gesteckt	IP68 (1 m, 1 h)/IP65
  Schutzart ungesteckt	IP2X
  Kategorie	CAT III
  Verschmutzungsgrad	3
  Max. Kontaktwiderstand des Steckverbinders	0,2 mΩ
  Bemessungsstoßspannung	16 kV
  Kontaktsystem	MULTILAM
  Anschlussart	Crimpen
  Kontaktmaterial	Kupfer, verzinnt
  Isolationsmaterial	PA
  Verriegelungssystem	Locking Type
  Brandschutzklasse	UL94:V-0
  Ammoniakbeständigkeit (gemäß TÜV)	Ja
  Salzsprühnebeltest, Schärfegrad 6	Ja
  TÜV Rheinland Zertifikatsnummer UL Zertifikatsnummer JET Zertifikatsnummer	R 60127169, E343181 B18T0049

  1,60 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• in Berlin abholbar

  Ausführung wählen Wunschliste

  Endklemme mit Haken-System (schwarz)

  Die Endklemme befestigt die PV-Module an der Montageschiene mit Hilfe einer Zylinderkopfschraube M8 und Klick-Klemme mit Vierkantmutter. Die Klemme sind für unsere Schienentypen 1 & 2 , sowie die Kurzschiene Trapezblech verwendbar. Die Schnittkante sind unbearbeitet und werden nicht schwarz eloxiert. Durch Herstellungsbedingt sind leichte Kratzer/Lagerspuren handelsüblich.

  Technische Daten

  • Material: Aluminium EN AW-6060 T66
  • Stärke: 3 mm
  • Klemmlänge: 70 mm
  • Oberfläche: schwarz (eloxiert)

  Montagehinweis

  Befestigung an der Montageschiene (nur Schienentyp 1/ 2): Klick-Klemme & Vierkantmutter, Zylinderkopfschraube M8

  1,48 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
• In Berlin abholbar

  In den Warenkorb Wunschliste

  Stäubli Kabelkupplungsstecker MC4-Evo2 PV-KST4-EVO 2/6I-UR

  Nach NEC 2020 nur mit Werkzeug entriegelbar. Bewährte, langzeitstabile MULTILAM-Technologie, dadurch konstant geringe Verlustleistung über die gesamte Lebensdauer der Steckverbinder. Bewährter Steckverbinder, über 15 Jahre Felderfahrung. Für Querschnitte bis 10 mm². Auch erhältlich als konfektionierte Leitungen. Steckkompatibel mit der Original MC4 und MC4-Evo 2 Steckverbinderfamilie.

  Technische Daten:

  • Steckverbindersystem: MC4-Evo 2
  • Umgebungstemperaturbereich: -40 °C...+85 °C (TÜV/UL)
  • Obere Grenztemperatur: 115 °C
  • Schutzart gesteckt: IP68 (1 m, 1 h)/IP65
  • Schutzart ungesteckt: IP2X
  • Kategorie: CAT III
  • Verschmutzungsgrad: 3
  • Max. Kontaktwiderstand des Steckverbinders: 0,2 mΩ
  • Bemessungsstoßspannung: 16 kV
  • Kontaktsystem: MULTILAM
  • Anschlussart: Crimpen
  • Kontaktmaterial: Kupfer, verzinnt
  • Isolationsmaterial: PA
  • Verriegelungssystem: Locking Type
  • Brandschutzklasse: UL94:V-0
  • Ammoniakbeständigkeit (gemäß TÜV): Ja
  • Salzsprühnebeltest, Schärfegrad 6: Ja
  • TÜV Rheinland Zertifikatsnummer: R 60127169
  • UL Zertifikatsnummer: E343181
  • JET Zertifikatsnummer: B18T0049

  1,40 €* inkl. 0% MwSt. bei Bestellung gemäß §12 Abs. 3 UStG. zzgl. Versandkosten
