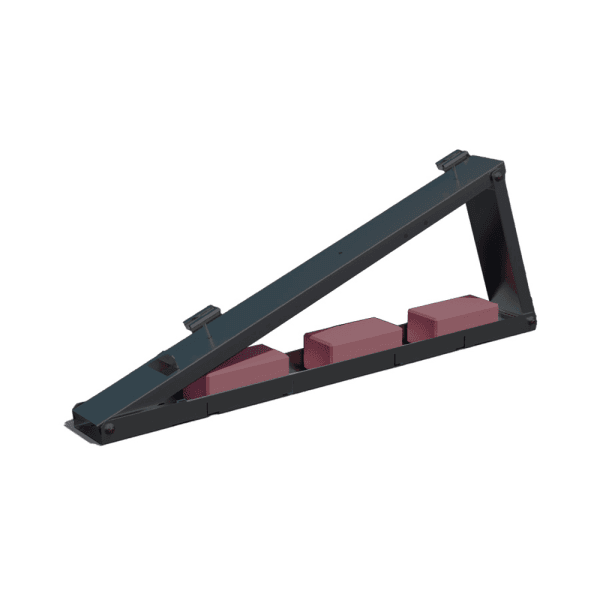

Flachdach-Aufständerung – Set Black Line – für 1 x PV-Modul

Flachdach Aufständerung Set Black Line für 1 x PV Modul

Dieses Set ist die perfekte Lösung für den unkomplizierten Aufbau eines Kleinkraftwerks auf dem Flachdach. Die Konstruktion ist montagefreundlich, leicht und transportoptimiert – ideal für alle, die ihre Solaranlage flexibel einsetzen oder bei einem Umzug mitnehmen möchten.

Die direkte Modulbefestigung erfolgt ohne zusätzliche Montageschienen. Der Neigungswinkel ist individuell einstellbar auf 10°, 15° oder 20°. Die Befestigung kann durch Auflast (z. B. mit Beton-Pflastersteinen) oder mechanisch erfolgen. Die Montage der PV-Module erfolgt quer.

Mit dem Flachdach Aufständerung Set Black Line für 1 x PV Modul erhalten Sie ein durchdachtes Komplettsystem aus schwarz eloxiertem Aluminium für ein Modul mit 30 mm Rahmenhöhe. Für 35 mm empfehlen wir die Endklemme RH 35 mm aus unserem Shop.

PV Montageset – Inhalt

• 2 × Black Line Flachdach-Aufständerung

• 2 × Bautenschutz (110 × 110 mm), je 3 Stück

• 4 × Zylinderkopfschraube 45 mm

• 4 × Endklemme 30 mm, schwarz

Technische Daten

• Neigungswinkel: 10°/15°/20°

• Modulausrichtung: quer

• Werkstoff: EN AW-5005 (AlMg1), schwarz eloxiert

• Blechstärke: 1,5 mm

• Länge Grundschiene: 1150 mm

• Breite Grundschiene: 115 mm

• Länge Modulauflage: 900 mm

• Gewicht des Sets: 4,5 kg

• Modulbefestigung: Mittel-/Endklemme mit M8-Zylinderkopfschraube

• Grundfläche aufgebaut (L×B×H): ca. 190 × 120 × 50 cm

Hinweise:

Module, Wechselrichter, Kabel und Pflastersteine sind nicht im Lieferumfang enthalten. Komplette Systeme finden Sie unter „Set Kleinkraftwerke“.
Die Schnittkanten der Klemmen sind unbearbeitet und nicht schwarz eloxiert.
